施工方案-跨越高速公路架线施工方案

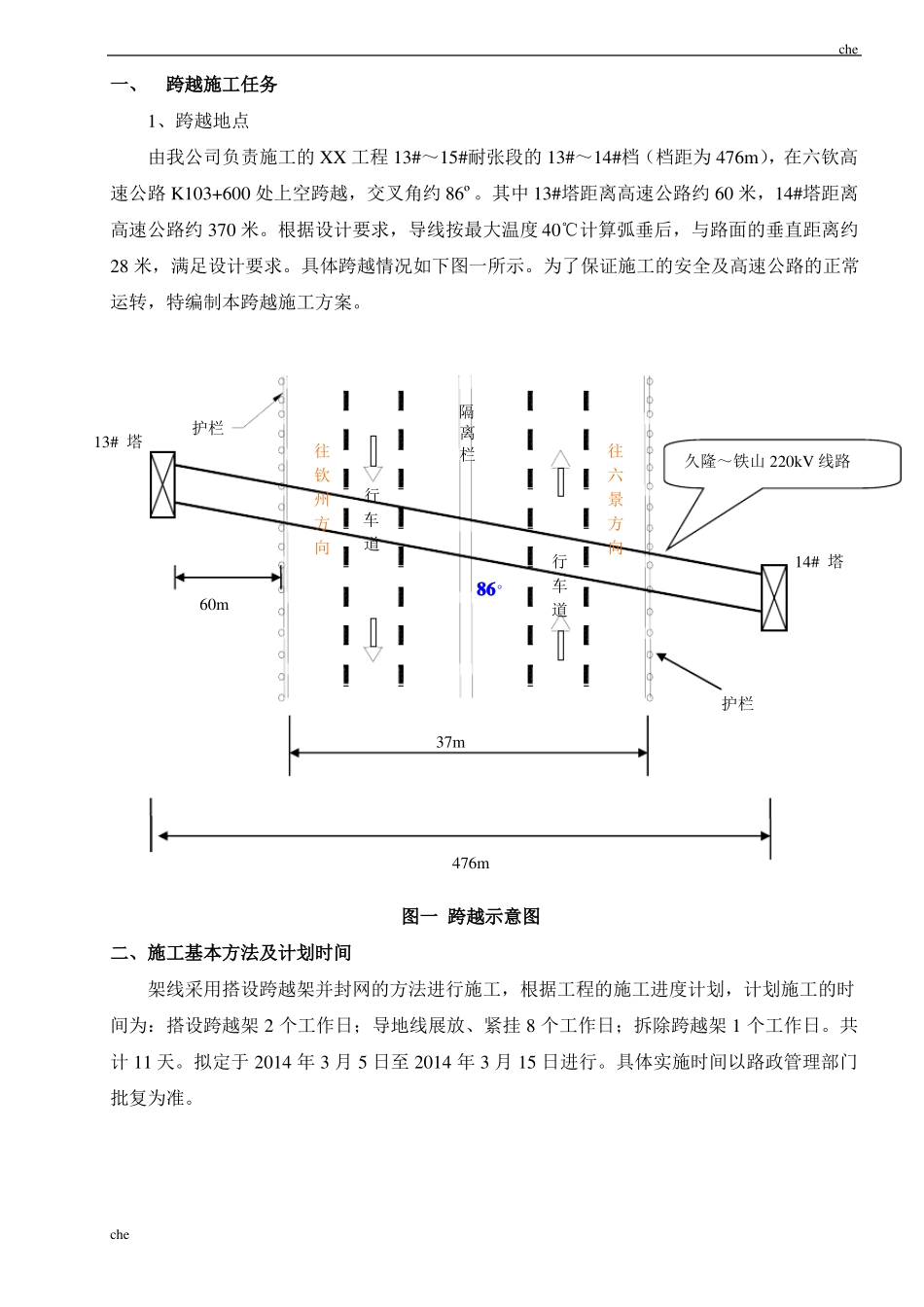

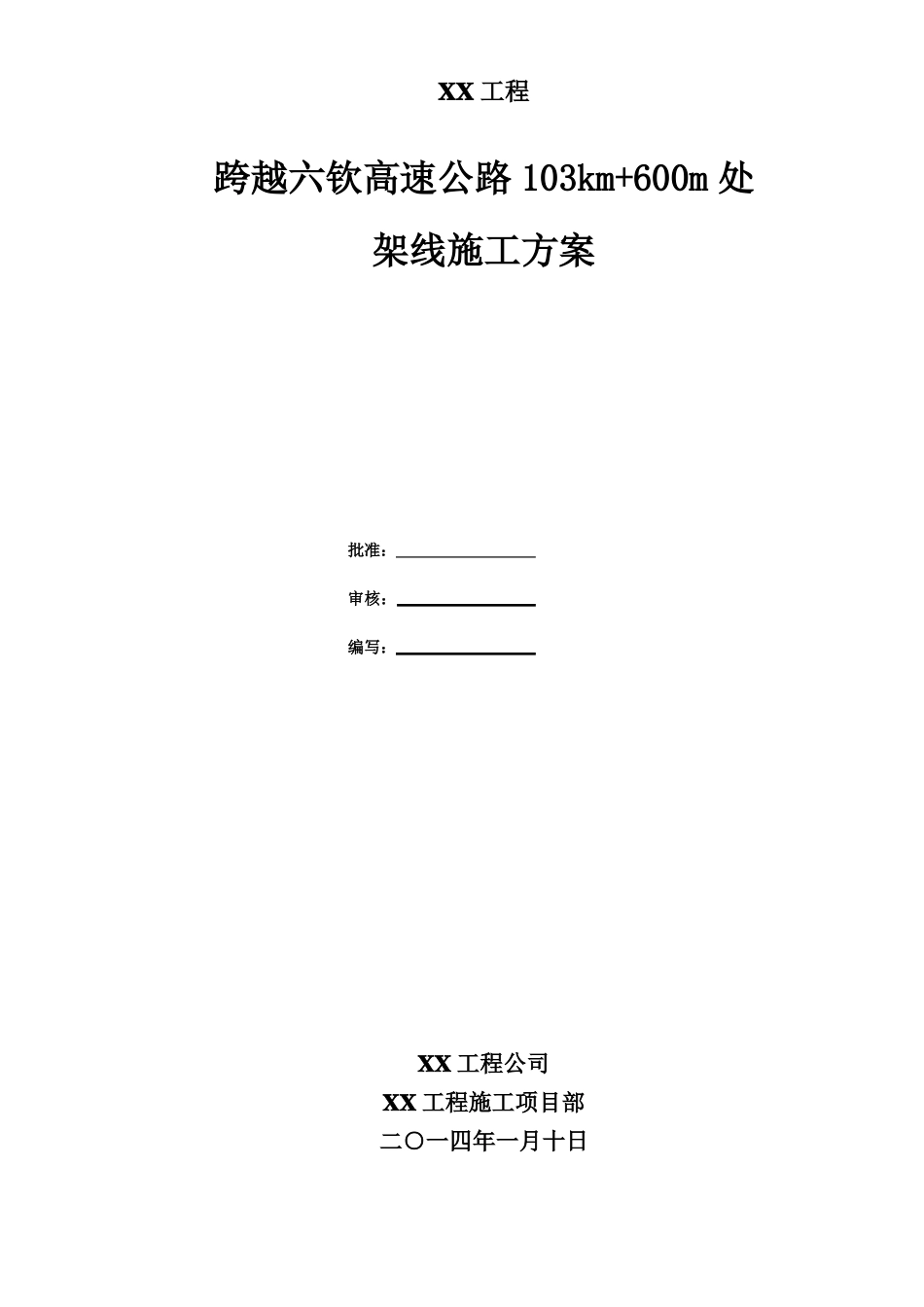

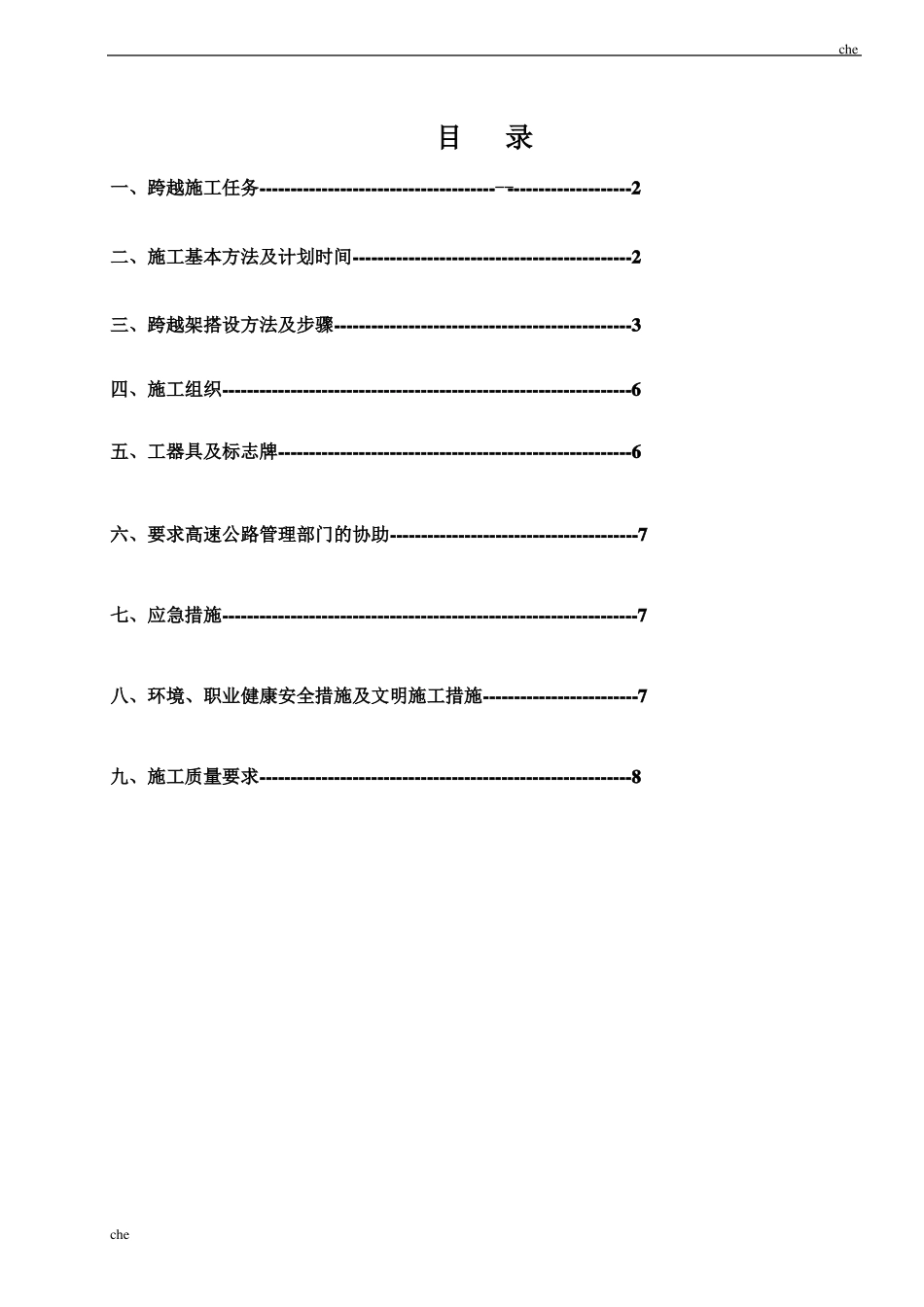

XX 工程跨越六钦高速公路 103km+600m 处架线施工方案批准：审核：编写：XX 工程公司XX 工程施工项目部二○一四年一月十日che目录一、跨越施工任务------------------------------------------------------------2二、施工基本方法及计划时间---------------------------------------------2三、跨越架搭设方法及步骤------------------------------------------------3四、施工组织------------------------------------------------------------------6五、工器具及标志牌---------------------------------------------------------6六、要求高速公路管理部门的协助----------------------------------------7七、应急措施-------------------------------------------------------------------7八、环境、职业健康安全措施及文明施工措施-------------------------7九、施工质量要求------------------------------------------------------------8cheche一、跨越施工任务1、跨越地点由我公司负责施工的 XX 工程 13#～15#耐张段的 13#～14#档（档距为 476m），在六钦高速公路 K103+600 处上空跨越，交叉角约 86º。其中 13#塔距离高速公路约 60 米，14#塔距离高速公路约 370 米。根据设计要求，导线按最大温度 40℃计算弧垂后，与路面的垂直距离约28 米，满足设计要求。具体跨越情况如下图一所示。为了保证施工的安全及高速公路的正常运转，特编制本跨越施工方案。13# 塔护栏往钦州方向60m隔离栏行车道86°行车道往六景方向久隆～铁山 220kV 线路14# 塔护栏37m476m图一 跨越示意图二、施工基本方法及计划时间架线采用搭设跨越架并封网的方法进行施工，根据工程的施工进度计划，计划施工的时间为：搭设跨越架 2 个工作日；导地线展放、紧挂 8 个工作日；拆除跨越架 1 个工作日。共计 11 天。拟定于 2014 年 3 月 5 日至 2014 年 3 月 15 日进行。具体实施时间以路政管理部门批复为准。cheche三、跨越架搭设方法及步骤。1、跨越架平面图及断面图图二跨越架平面示意图2m2m<1.0m2m封顶网2m紧急停车道行车道超车道绿化带绿化带超车道行车道紧急停车道17.5m16m37m2m8m>7mφ11 钢丝绳<1.2m三联桩che<45°三联桩图三跨越架断面示意图che2、准备工作在搭架前一天，技术人员用经纬仪在被跨高速公路两侧的边坡上定下三相导线和两相地线垂直投影位置，测出交叉跨越角，再按封顶网宽16 米及跨越角定出跨越架...
