施工电梯基础施工方案地下室顶板

施工电梯基础施工方案地下室顶板_第1页
1/20
施工电梯基础施工方案地下室顶板_第2页
2/20
施工电梯基础施工方案地下室顶板_第3页
3/20

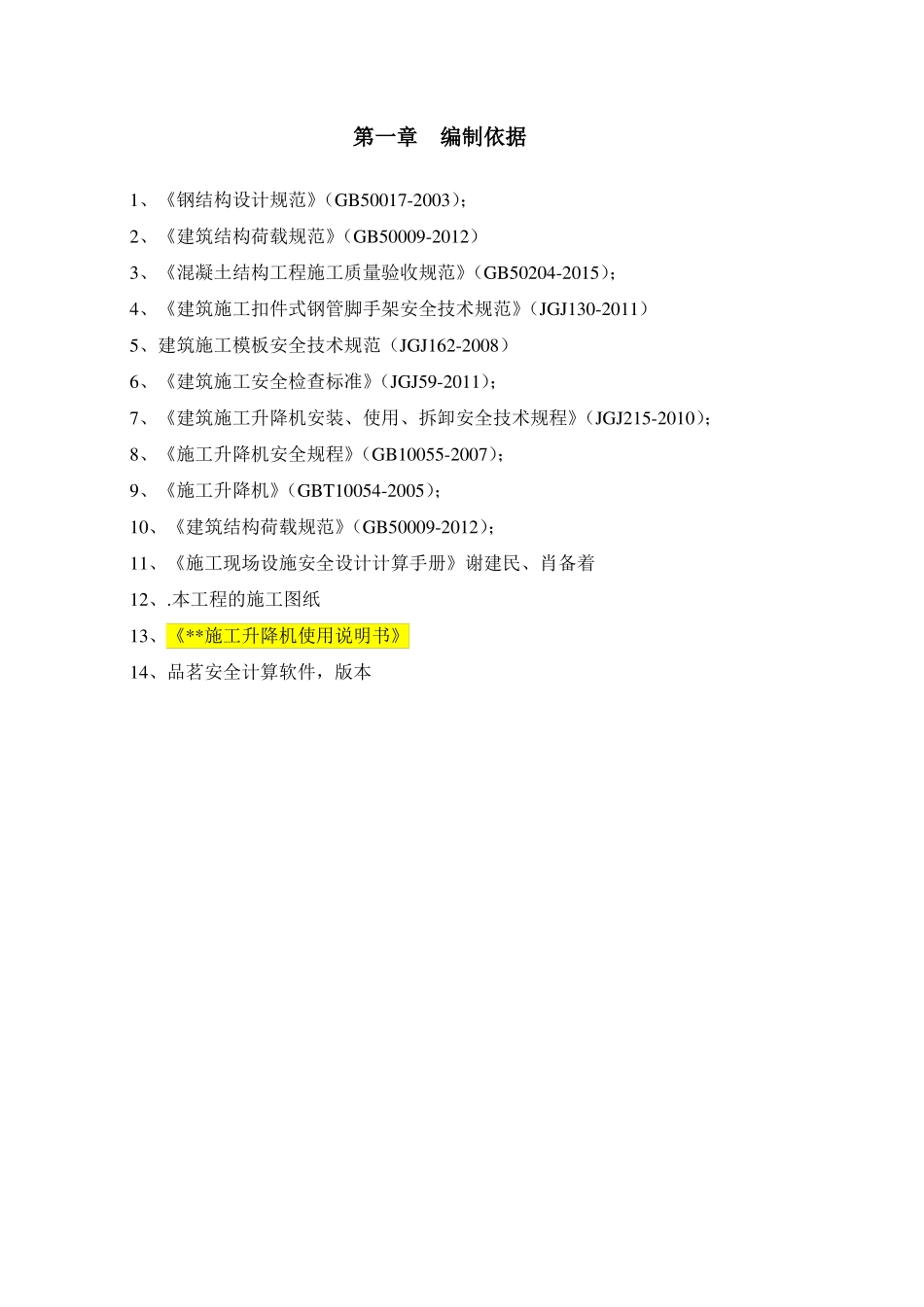

目录第一章编制依据1、《钢结构设计规范》(GB50017-2003);2、《建筑结构荷载规范》(GB50009-2012)3、《混凝土结构工程施工质量验收规范》(GB50204-2015);4、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)5、建筑施工模板安全技术规范(JGJ162-2008)6、《建筑施工安全检查标准》(JGJ59-2011);7、《建筑施工升降机安装、使用、拆卸安全技术规程》(JGJ215-2010);8、《施工升降机安全规程》(GB10055-2007);9、《施工升降机》(GBT10054-2005);10、《建筑结构荷载规范》(GB50009-2012);11、《施工现场设施安全设计计算手册》谢建民、肖备着12、.本工程的施工图纸13、《**施工升降机使用说明书》14、品茗安全计算软件,版本第二章工程概况2.1 工程概况工程名称工程地点建设单位监理单位施工单位中城建设有限责任公司序号123楼号建筑类型结构形式层数层高(m)建筑总高(m)室外地面标高(m)2.2 方案适用范围本方案适用于基础位于地下室顶板上的施工电梯基础。第三章施工电梯选型3.1 施工电梯选型要求一、施工电梯选型包括数量、载重量及运行速度。二、施工电梯的服务面积约为 700 ㎡,楼栋单层面积大于该面积考虑设置两台。进度较急、框架结构或类框架结构(砌筑、抹灰工程量较大),按单层面积×后考虑选用。三、施工电梯载重量(单笼、双笼、载重量)一般选用双笼,总载重量2T×2,面积较小的剪力墙结构可选用单笼。四、变频电梯的可达 90m/min 普通电梯的只有 35m/min,电梯从底层到顶层不超过为宜。层数超过 17 层(3m/层)应使用变频电梯。3.2 施工电梯选型施工电梯具体型号施工电梯数量(台)施工电梯具体型号施工电梯数量(台)第四章施工电梯基础设计4.1 相关参数施工电梯型号吊笼形式标准节尺寸安装高度(m)单个吊笼重(含驱动系统)(Kg)标准节重量(Kg)附墙架重量及其它(未注明按标准节重量 30%估算)载重重量(Kg)底架护栏重量(Kg)对重重量(Kg)4.2 基础设计及定位施工电梯编号及对应楼栋1#-5#楼基础混凝土强安装轴线位置最近轴A 轴距离l1/l2:3m基础长度A(mm)基础宽度B(mm)基础厚度h(mm)顶面标高H(m)中心离附着墙距离 L(m)钢筋布置(规上层钢筋:下层钢筋:拉筋:度格、间距)4.3 排水设计基础向外放坡,坡度 3%,采用自然排水;4.4 加固体系设计因施工需要,需将施工电梯布置在地下室顶板上,施工电梯所产生的荷载会对地下室顶板结构产生不利的影响,所以必须对地下室...
