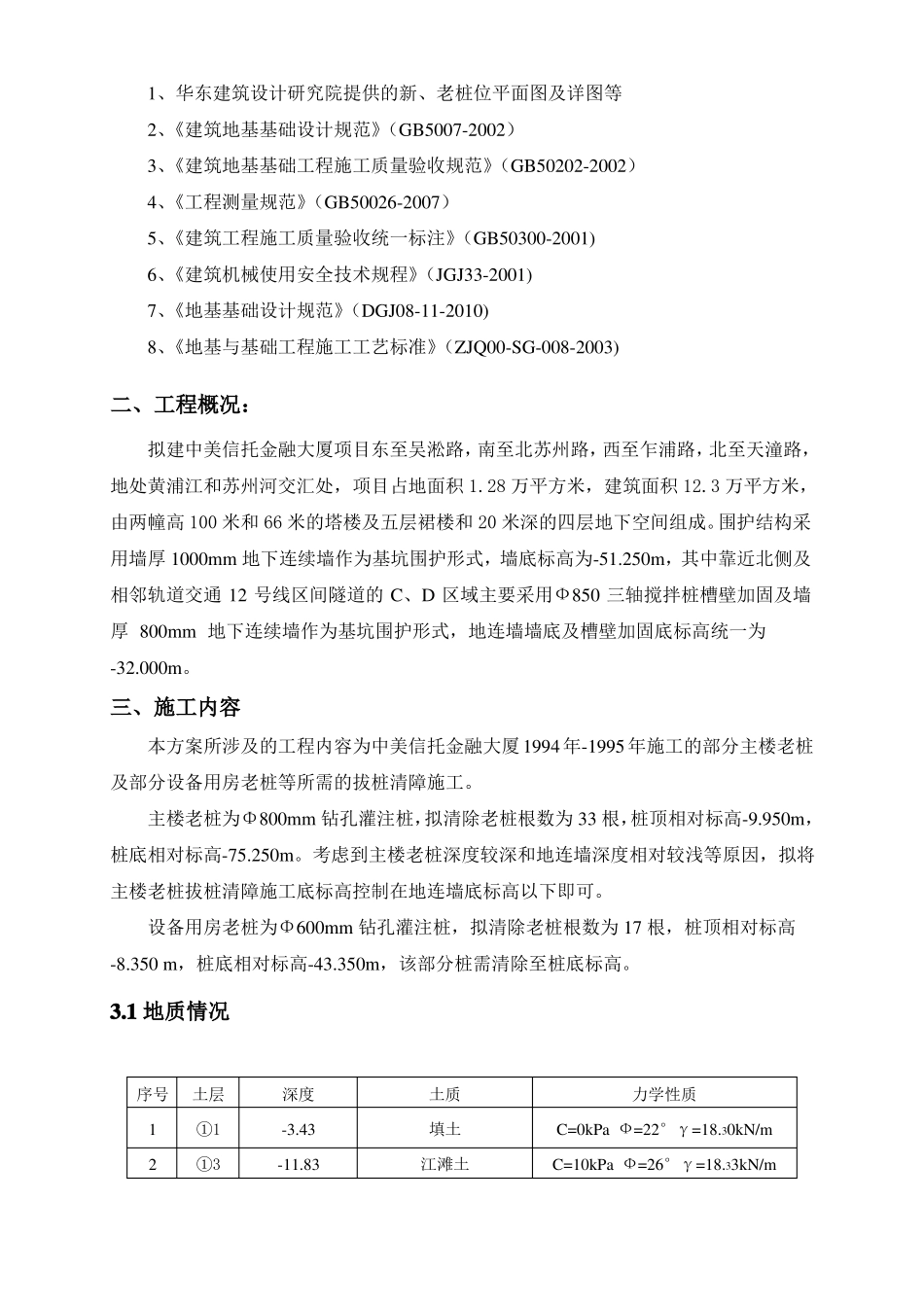

中美信托金融大厦桩基拔除工程施工专项方案目录附：一、平面布置图二、新桩与老桩组合平面图一、编制依据1、华东建筑设计研究院提供的新、老桩位平面图及详图等2、《建筑地基基础设计规范》（GB5007-2002）3、《建筑地基基础工程施工质量验收规范》（GB50202-2002）4、《工程测量规范》（GB50026-2007）5、《建筑工程施工质量验收统一标注》（GB50300-2001)6、《建筑机械使用安全技术规程》（JGJ33-2001)7、《地基基础设计规范》（DGJ08-11-2010)8、《地基与基础工程施工工艺标准》（ZJQ00-SG-008-2003)二、工程概况：拟建中美信托金融大厦项目东至吴淞路，南至北苏州路，西至乍浦路，北至天潼路，地处黄浦江和苏州河交汇处，项目占地面积 1.28 万平方米，建筑面积 12.3 万平方米，由两幢高 100 米和 66 米的塔楼及五层裙楼和 20 米深的四层地下空间组成。围护结构采用墙厚 1000mm 地下连续墙作为基坑围护形式，墙底标高为-51.250m，其中靠近北侧及相邻轨道交通 12 号线区间隧道的 C、D 区域主要采用Ф850 三轴搅拌桩槽壁加固及墙厚 800mm 地下连续墙作为基坑围护形式，地连墙墙底及槽壁加固底标高统一为-32.000m。三、施工内容本方案所涉及的工程内容为中美信托金融大厦 1994 年-1995年施工的部分主楼老桩及部分设备用房老桩等所需的拔桩清障施工。主楼老桩为Φ800mm 钻孔灌注桩，拟清除老桩根数为 33 根，桩顶相对标高-9.950m，桩底相对标高-75.250m。考虑到主楼老桩深度较深和地连墙深度相对较浅等原因，拟将主楼老桩拔桩清障施工底标高控制在地连墙底标高以下即可。设备用房老桩为Φ600mm 钻孔灌注桩，拟清除老桩根数为 17 根，桩顶相对标高-8.350 m，桩底相对标高-43.350m，该部分桩需清除至桩底标高。3.1 地质情况序号12土层①1①3深度-3.43-11.83土质填土江滩土力学性质C=0kPa Ф=22°γ=18.30kN/mC=10kPa Ф=26°γ=18.33kN/m345678④⑤1⑤3⑤4⑦⑧1-19.03-31.93-42.03-44.53-48.33-58.03淤泥质粘土粘土粉质粘土粉质粘土砂质粉土夹粉质粘土粘土C=14kPa Ф=12°γ=16.7kN/m3C=16kPa Ф=14.5°γ=17.7kN/m3C=20kPa Ф=18°γ=18.1kN/m3C=44kPa Ф=14.5°γ=19.6kN/m3C=5kPa Ф=26.5°γ=19.3kN/m3C=23kPa Ф=15°γ=17.7kN/m33.2 周边管线情况本地块基坑场地北侧有地铁十二号线，基坑东侧为吴沪路，北侧为天潼路，该路面下方有多条地下管线，具体信息统计如下：1.基坑北侧天潼路序管线类型、规格及埋...
