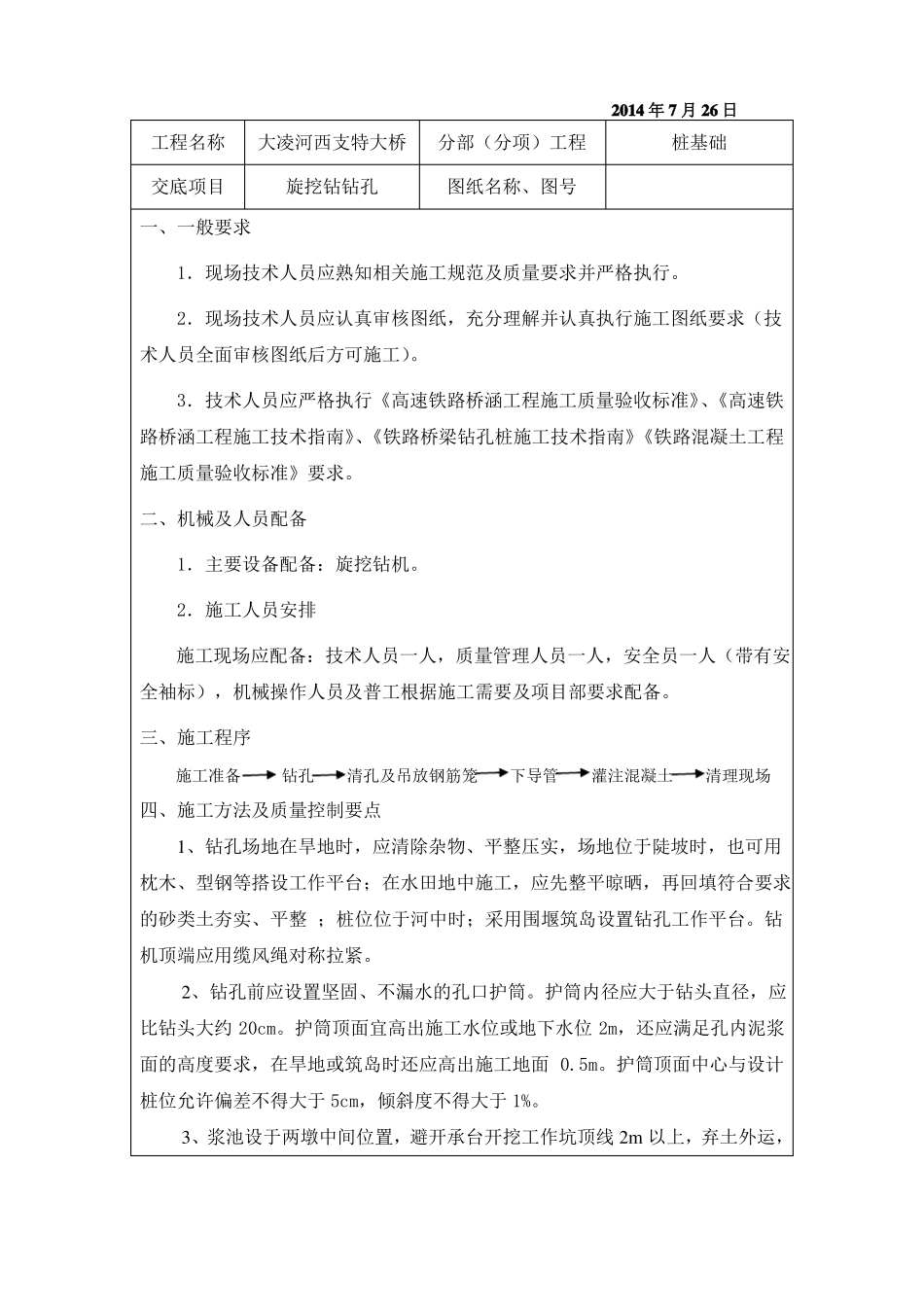

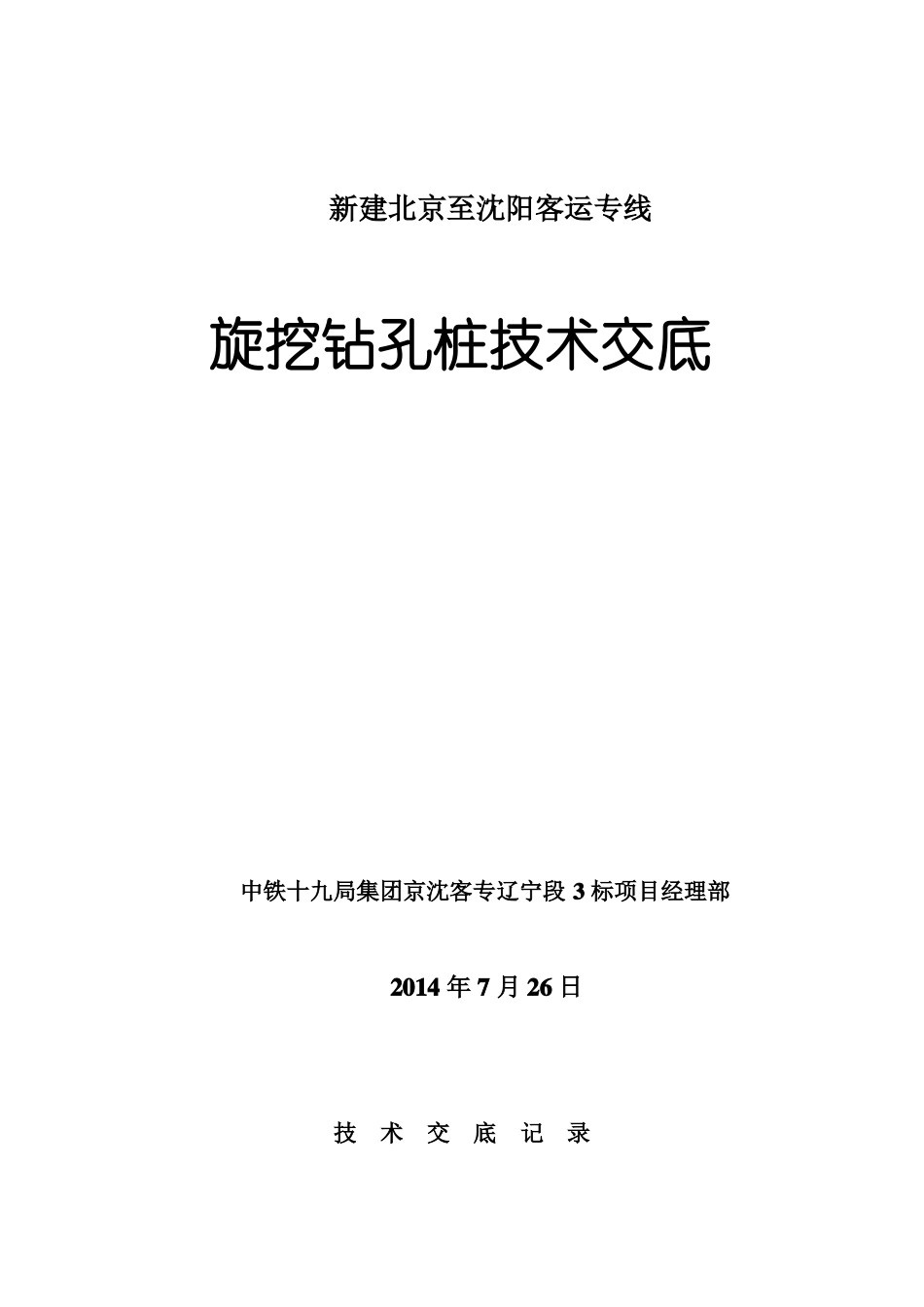

新建北京至沈阳客运专线旋挖钻孔桩技术交底中铁十九局集团京沈客专辽宁段 3 标项目经理部2014 年 7 月 26 日技术交底记录2014 年 7 月 26 日工程名称交底项目大凌河西支特大桥旋挖钻钻孔分部（分项）工程图纸名称、图号桩基础一、一般要求1．现场技术人员应熟知相关施工规范及质量要求并严格执行。2．现场技术人员应认真审核图纸，充分理解并认真执行施工图纸要求（技术人员全面审核图纸后方可施工）。3．技术人员应严格执行《高速铁路桥涵工程施工质量验收标准》、《高速铁路桥涵工程施工技术指南》、《铁路桥梁钻孔桩施工技术指南》《铁路混凝土工程施工质量验收标准》要求。二、机械及人员配备1．主要设备配备：旋挖钻机。2．施工人员安排施工现场应配备：技术人员一人，质量管理人员一人，安全员一人（带有安全袖标），机械操作人员及普工根据施工需要及项目部要求配备。三、施工程序施工准备钻孔清孔及吊放钢筋笼下导管灌注混凝土清理现场四、施工方法及质量控制要点1、钻孔场地在旱地时，应清除杂物、平整压实，场地位于陡坡时，也可用枕木、型钢等搭设工作平台；在水田地中施工，应先整平晾晒，再回填符合要求的砂类土夯实、平整 ；桩位位于河中时；采用围堰筑岛设置钻孔工作平台。钻机顶端应用缆风绳对称拉紧。2、钻孔前应设置坚固、不漏水的孔口护筒。护筒内径应大于钻头直径，应比钻头大约 20cm。护筒顶面宜高出施工水位或地下水位 2m，还应满足孔内泥浆面的高度要求，在旱地或筑岛时还应高出施工地面 0.5m。护筒顶面中心与设计桩位允许偏差不得大于 5cm，倾斜度不得大于 1%。3、浆池设于两墩中间位置，避开承台开挖工作坑顶线 2m 以上，弃土外运，不得占用临时用地。在黏性土中钻孔当塑性指数大于 15，浮渣能力能满足施工要求时，可利用孔内原土造浆护壁。泥浆性能指标，应符合下列规定：入孔泥浆比重：旋挖钻为 1.1～1.3；黏度：一般地层 16～22s，松散易坍地层 19～28s；含砂率：新制泥浆不大于4%；胶体率：不小于95%；PH 值：应大于 6.5。4、钻孔过程中应加强地质验槽；每个工点开始施工的前 2 根桩需现场提请设计部门确认地质条件；其余桩选有代表性确认；现场取好渣样装在袋内；加标签；表明桩号；日期等；取样频率为每根桩的长度钻进土层隔三米取渣；如有变层；加取渣样；检验地质资料是否与设计地质资料相符合，准确无误后方可灌注。钻孔作业应连续进行，因故停钻时，有钻杆的钻机应将钻头提离孔底...
