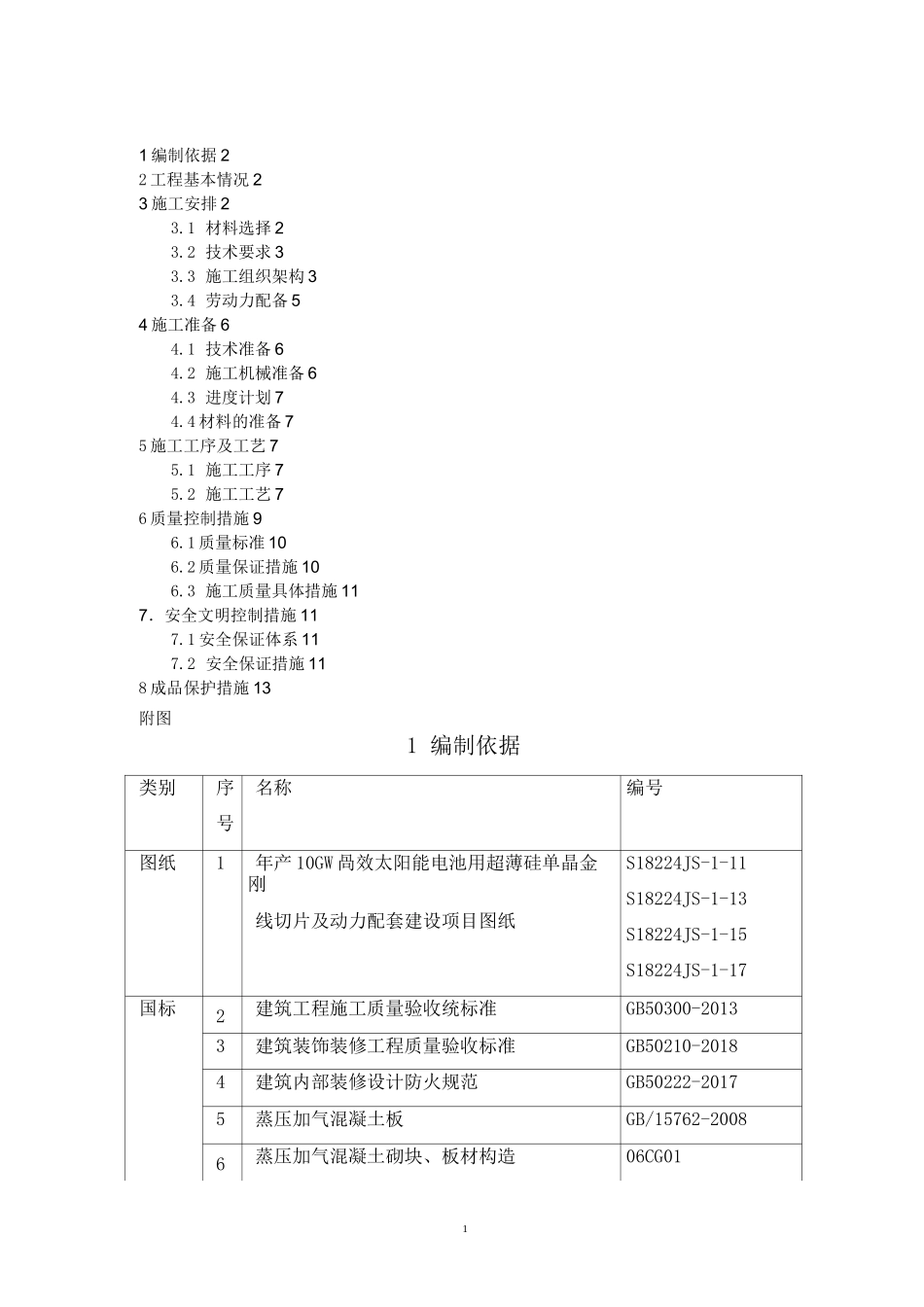

年产 10GW 高效太阳能电池用超薄硅单晶金刚切片厂房及动力配套建设项目ALC 板内隔墙施工方案年产 10GW 高效太阳能电池用超薄硅单晶金刚切片厂房及动力配套建设项目ALC 板内隔墙施工方案编制人：审核人：审批人：11 编制依据 22 工程基本情况 23 施工安排 23.1 材料选择 23.2 技术要求 33.3 施工组织架构 33.4 劳动力配备 54 施工准备 64.1 技术准备 64.2 施工机械准备 64.3 进度计划 74.4 材料的准备 75 施工工序及工艺 75.1 施工工序 75.2 施工工艺 76 质量控制措施 96.1 质量标准 106.2 质量保证措施 106.3 施工质量具体措施 117．安全文明控制措施 117.1 安全保证体系 117.2 安全保证措施 118 成品保护措施 13附图1 编制依据类别序号名称编号图纸1年产 10GW 咼效太阳能电池用超薄硅单晶金刚线切片及动力配套建设项目图纸S18224JS-1-11S18224JS-1-13S18224JS-1-15S18224JS-1-17国标2建筑工程施工质量验收统标准GB50300-20133建筑装饰装修工程质量验收标准GB50210-20184建筑内部装修设计防火规范GB50222-20175蒸压加气混凝土板GB/15762-20086蒸压加气混凝土砌块、板材构造06CG012地标7XX 市建筑工程施工质量验收资料管理规程DB/T29-209-20118XX 市绿色建筑工程验收规程DB/T29-255-20182 工程基本情况1、工程名称：2、工程地点：3、建设单位：4、工程规模：总用地面积 72261.2，总建筑面积 66928.9m?。5、结构设计：6、施工部位：动力厂房部分墙体采用 ALC 板内隔墙，具体位置详见附图。3 施工安排3.1 材料选择3.1.1ALC 隔墙1、厚度：150 毫米2、技术参数：密度级别：B05;干密度 W525kg/m3;抗压强度：平均值±3.5MPa、最小值±3.2MPa、气干值±4.0MPa；抗冲击性能±10 次；单点吊挂力 21500N;抗冻性：质量损失 W3%、冻后强度±3.2MPa；导热系数（干）0.13W/（m2.k）;干燥收缩（标准法）W0.5mm/m;软化系数：0.93%。3、配套材料：（1）聚合物水泥砂浆：1：3 水泥砂浆加水泥重量 10%的丙烯酸酯共聚物乳液或 15%的 801 建筑胶。（2）座浆及灌缝用砂浆：板材底部与主体结构之间座浆或水泥砂浆。（3）ALC 板专用配套材料包括粘结剂、界面剂、修补材料、底层腻子、面层腻子等，材料进场时应提供使用说明书及检测报告。4、全部安装用金属配件均应做镀锌防锈处理，镀锌层厚度应满足相关要求；全部安装用型钢和焊缝应涂防锈漆或做其它防腐处理。35、专用钢卡件、柳钉等固定件应...
