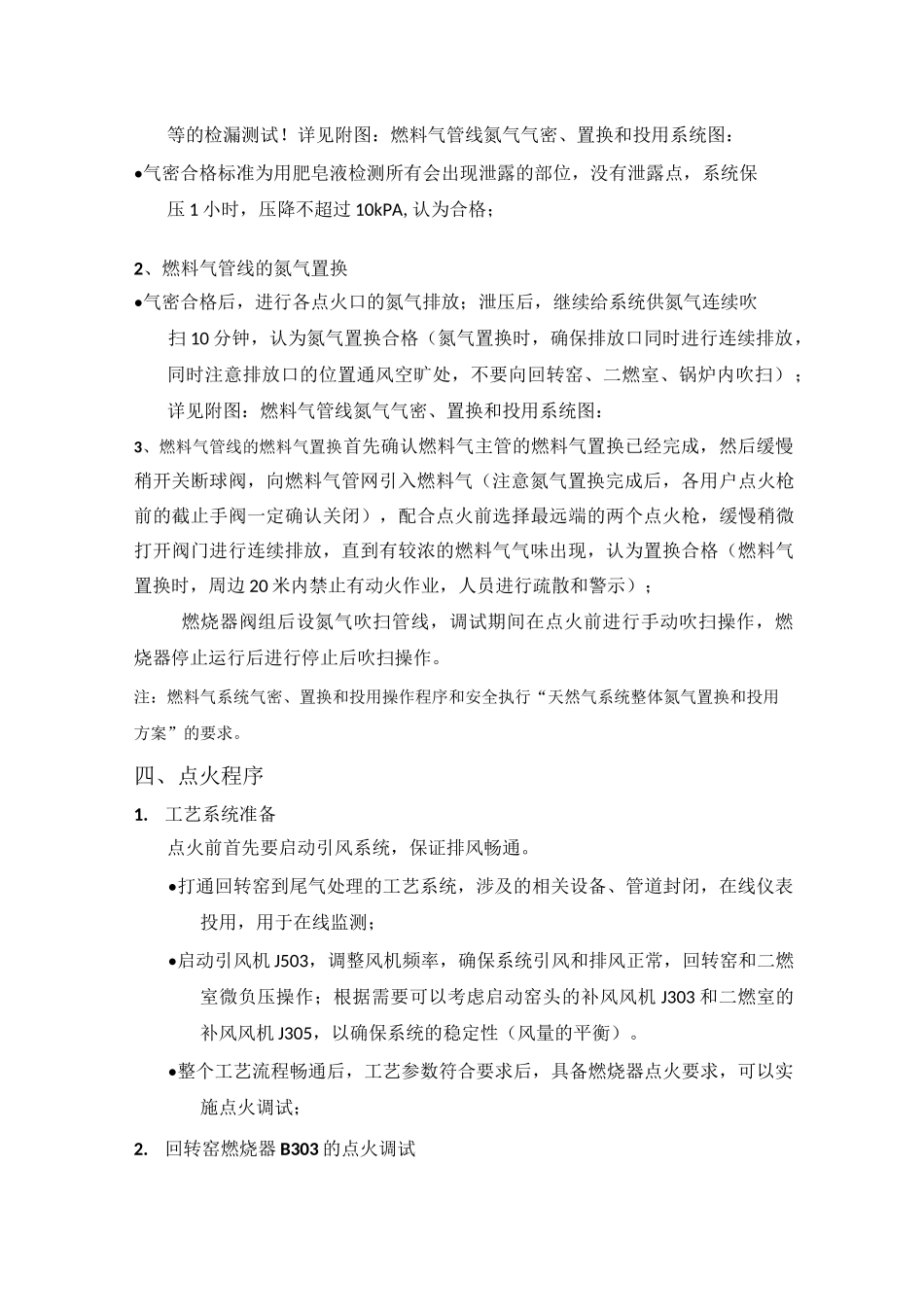

燃烧器点火调试方案编写:审核:批准:日期:、概述1.1 项目基本情况项目现已经进入开车准备阶段,回转窑、二燃室、余热锅炉等设备完成本体安装,余热锅炉经水压试验合格,完成了炉墙的砌筑与保温,完成了辅助设备和附属系统的安装和分部试运行,并在过冬前经过中低温烘炉并检查合格,具备高温烘炉条件。高温烘炉和煮炉需要投用在线的三组燃烧器。燃烧器的点火调试带有一定的危险性,为保证燃烧器点火调试的安全性,特制订本方案。燃烧器点火调试的范围为回转窑窑头一台燃烧器 B303、二燃室两台燃烧器B304A/B。其它涉及的范围包括燃料气管线,助燃风机三台,补风风机两台,引风机一台;涉及到的整个工艺系统涵盖回转窑、二燃室、锅炉、急冷塔、干法脱酸塔、布袋除尘器、尾气处理系统。1.2 燃烧器点火调试方案编制依据1)项目回转窑、二燃室、余热锅炉等设备图纸和相应的操作手册;2)整个焚烧单元的 PID 图,操作手册,开车的方案;3)北京金瑞华 GR-AGB9B-B 燃烧器调试方案和开车方案4)现场情况调查资料;三、燃烧器点火调试准备程序1、燃料气管线的气密燃料气管线安装完毕后,需要做最基本的气密试验,确保燃料气引进前,系统的严密性合格,没有泄露点。•用氮气直接进行燃料气管网的气密试验,气密压力 0.4MPA。具体检测方法是用肥皂液进行法兰密封,螺纹密封,以及所有焊口和阀门阀杆、阀体密封等的检漏测试!详见附图:燃料气管线氮气气密、置换和投用系统图:•气密合格标准为用肥皂液检测所有会出现泄露的部位,没有泄露点,系统保压 1 小时,压降不超过 10kPA,认为合格;2、燃料气管线的氮气置换•气密合格后,进行各点火口的氮气排放;泄压后,继续给系统供氮气连续吹扫 10 分钟,认为氮气置换合格(氮气置换时,确保排放口同时进行连续排放,同时注意排放口的位置通风空旷处,不要向回转窑、二燃室、锅炉内吹扫);详见附图:燃料气管线氮气气密、置换和投用系统图:3、燃料气管线的燃料气置换首先确认燃料气主管的燃料气置换已经完成,然后缓慢稍开关断球阀,向燃料气管网引入燃料气(注意氮气置换完成后,各用户点火枪前的截止手阀一定确认关闭),配合点火前选择最远端的两个点火枪,缓慢稍微打开阀门进行连续排放,直到有较浓的燃料气气味出现,认为置换合格(燃料气置换时,周边 20 米内禁止有动火作业,人员进行疏散和警示);燃烧器阀组后设氮气吹扫管线,调试期间在点火前进行手动吹扫操作,燃烧器停止运行后进...
