新型高效煤粉锅炉系统技术方案

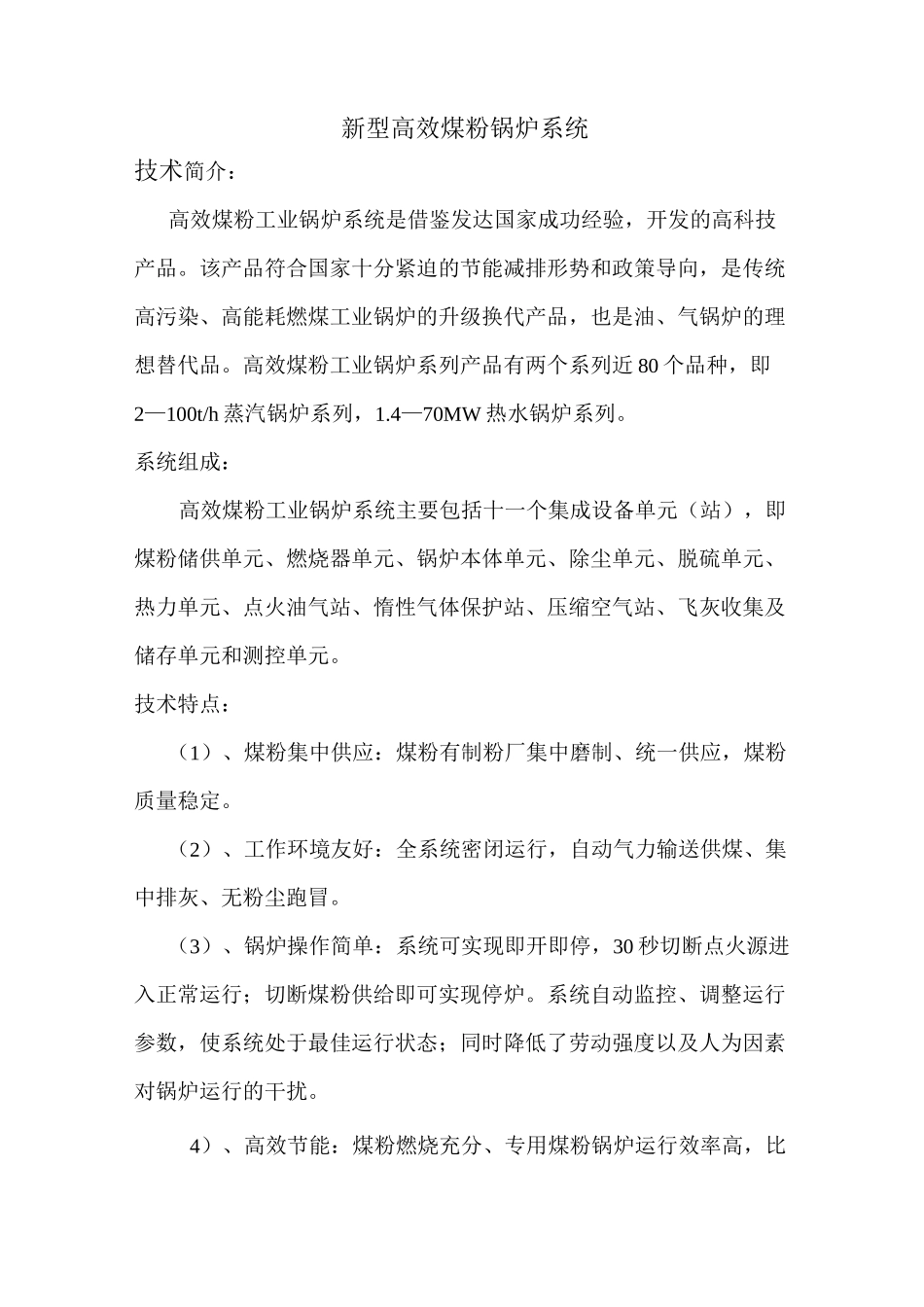

新型高效煤粉锅炉系统技术简介：高效煤粉工业锅炉系统是借鉴发达国家成功经验，开发的高科技产品。该产品符合国家十分紧迫的节能减排形势和政策导向，是传统高污染、高能耗燃煤工业锅炉的升级换代产品，也是油、气锅炉的理想替代品。高效煤粉工业锅炉系列产品有两个系列近 80 个品种，即2—100t/h 蒸汽锅炉系列，1.4—70MW 热水锅炉系列。系统组成：高效煤粉工业锅炉系统主要包括十一个集成设备单元（站），即煤粉储供单元、燃烧器单元、锅炉本体单元、除尘单元、脱硫单元、热力单元、点火油气站、惰性气体保护站、压缩空气站、飞灰收集及储存单元和测控单元。技术特点：（1）、煤粉集中供应：煤粉有制粉厂集中磨制、统一供应，煤粉质量稳定。（2）、工作环境友好：全系统密闭运行，自动气力输送供煤、集中排灰、无粉尘跑冒。（3）、锅炉操作简单：系统可实现即开即停，30 秒切断点火源进入正常运行；切断煤粉供给即可实现停炉。系统自动监控、调整运行参数，使系统处于最佳运行状态；同时降低了劳动强度以及人为因素对锅炉运行的干扰。4）、高效节能：煤粉燃烧充分、专用煤粉锅炉运行效率高，比传统燃煤锅炉节煤 30%—50%。；对功率较大的用电设备配备变频器，节电效果明显。（5）、洁净排放：煤粉燃烧采用空气分级低温燃烧设计，温度场均匀，避免局部高温燃烧产生大量的 NOx；烟气采用石灰脱硫和布 x袋除尘，污染物排放浓度低；粉煤灰经密闭系统排出，无二次污染。（6）、节约用地：锅炉房无堆煤场与渣场，占地面积小。（7）、性价比高：运行费用低，通过节煤可在较短的时间内收回设备投资。关键技术：全密闭精确供粉，狭小空间截面炉膛内煤粉低碳稳燃，锅炉积灰和灰粘污自清洁等技术。主要技术指标：燃烧效率：$98%锅炉热效率：291%烟尘（TSP）排放：W20mg/Nm3炉内脱硫率：40%—60%二氧化硫排放：100mg/Nm3氮氧化物排放：W20mg/Nm3工艺流程：来自煤粉加工厂的密闭罐车将符合质量标准的煤粉注入煤粉仓。仓内的煤粉按需进入中间仓后由供料器及风粉混合管道送入煤粉燃烧器。锅炉中燃烧产生的高温烟气完成辐射和对流换热后进入布袋除尘器。除尘器收集的飞灰经密闭系统排出，并集中处理和利用。锅炉系统的运行由点火程序控制器和上位计算机系统共同完成。(1)、煤粉储供单元煤仓是压力容器，分上、中、下三部分监测温度。输煤车泵把煤粉输进煤仓，也可通过减压阀将压缩空气减压到 3 公斤，把煤粉输进储存在煤粉仓内。煤粉仓中的煤粉通过回转...
