一文看懂机械图纸中的尺寸标注VIP专享

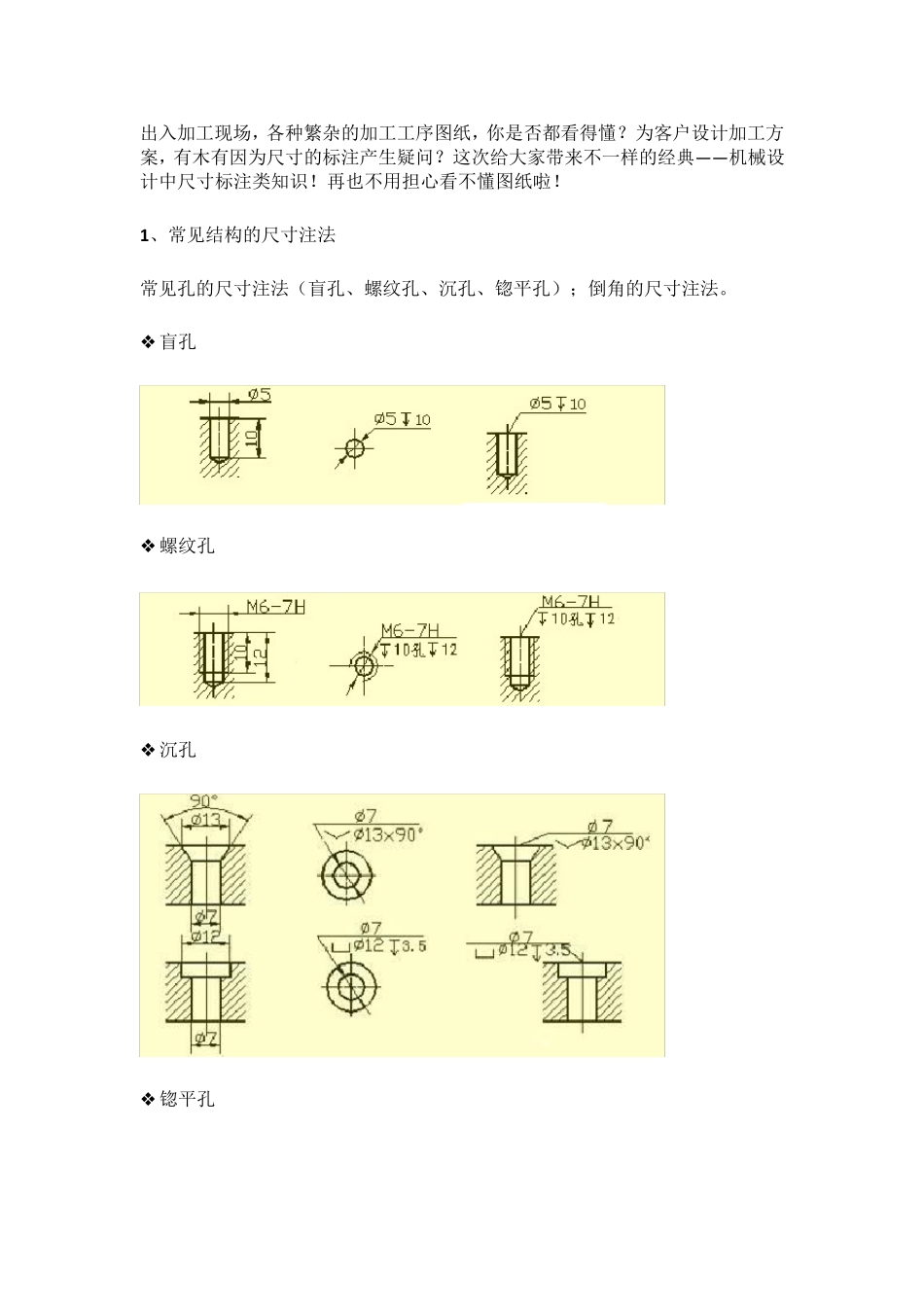

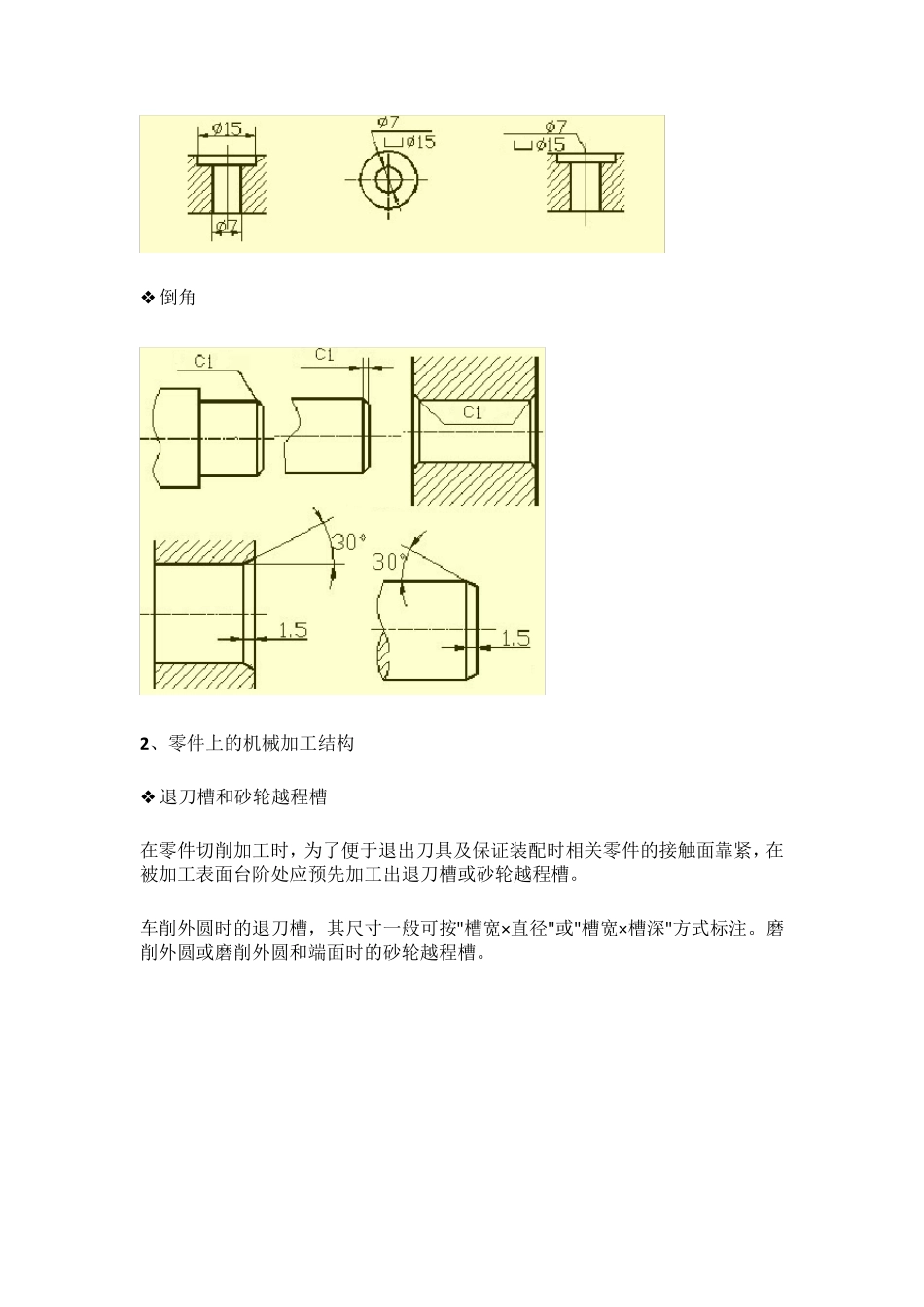

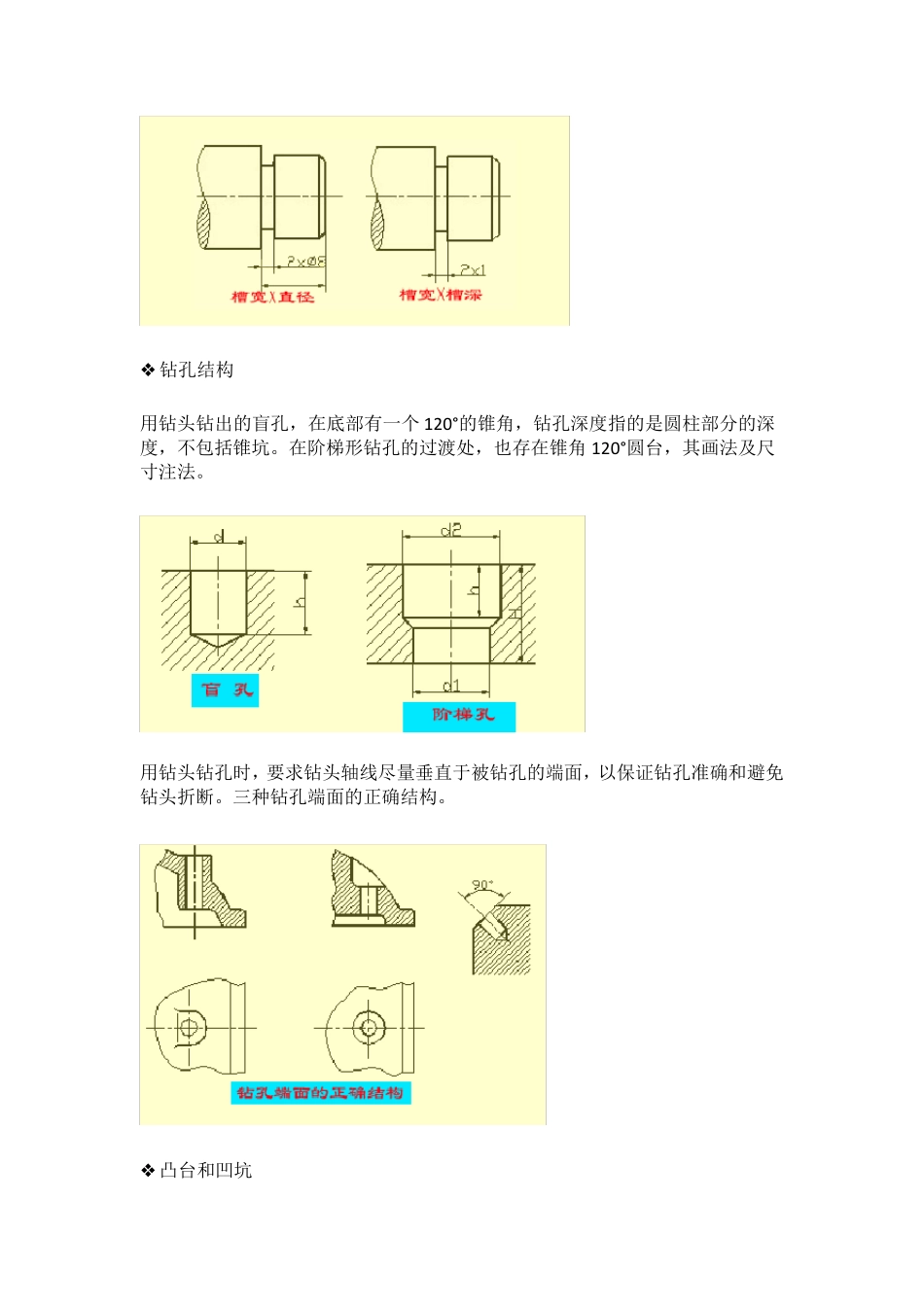

出入加工现场，各种繁杂的加工工序图纸，你是否都看得懂？为客户设计加工方案，有木有因为尺寸的标注产生疑问？这次给大家带来不一样的经典— — 机械设计中尺寸标注类知识！再也不用担心看不懂图纸啦！ 1 、常见结构的尺寸注法 常见孔的尺寸注法（盲孔、螺纹孔、沉孔、锪平孔）；倒角的尺寸注法。 ❖ 盲孔 ❖ 螺纹孔 ❖ 沉孔 ❖ 锪平孔 ❖ 倒角 2 、零件上的机械加工结构 ❖ 退刀槽和砂轮越程槽 在零件切削加工时，为了便于退出刀具及保证装配时相关零件的接触面靠紧，在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。 车削外圆时的退刀槽，其尺寸一般可按"槽宽×直径"或"槽宽×槽深"方式标注。磨削外圆或磨削外圆和端面时的砂轮越程槽。 ❖ 钻孔结构 用钻头钻出的盲孔，在底部有一个120°的锥角，钻孔深度指的是圆柱部分的深度，不包括锥坑。在阶梯形钻孔的过渡处，也存在锥角120°圆台，其画法及尺寸注法。 用钻头钻孔时，要求钻头轴线尽量垂直于被钻孔的端面，以保证钻孔准确和避免钻头折断。三种钻孔端面的正确结构。 ❖ 凸台和凹坑 零件上与其他零件的接触面，一般都要加工。为了减少加工面积，并保证零件表面之间有良好的接触，常常在铸件上设计出凸台，凹坑。螺栓连接的支撑面凸台或支撑面凹坑的形式；为了减少加工面积，而做成凹槽结构。 3、常见零件结构 ❖ 轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见 A-A 断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 如图中所示的表面粗糙度为Ra6.3 的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5 和 26.5 等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 ❖ 盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图...
