一次线制作规程(主电路配线工艺规程)

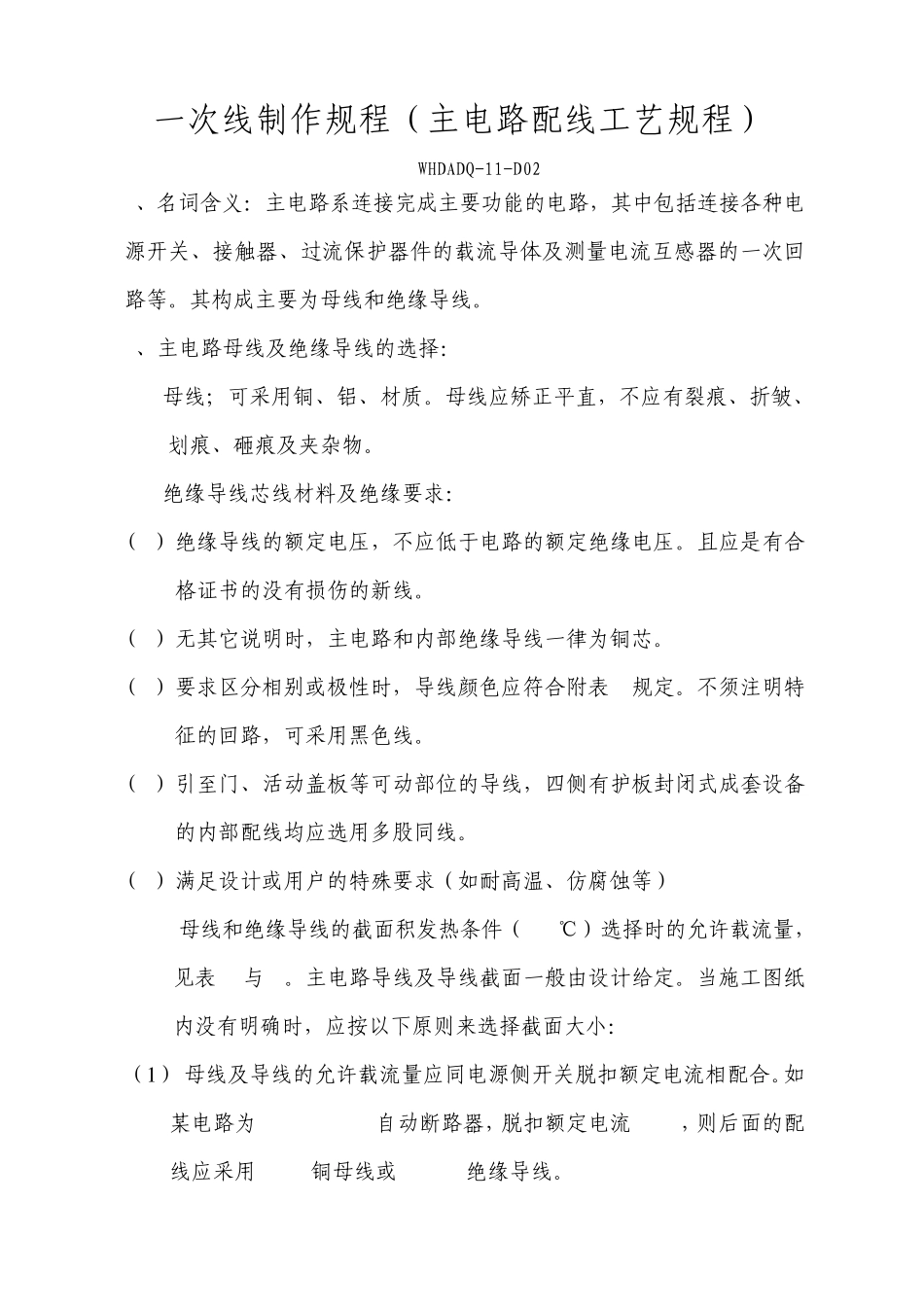

一次线制作规程（主电路配线工艺规程） WHDADQ-11-D02 1、名词含义：主电路系连接完成主要功能的电路，其中包括连接各种电源开关、接触器、过流保护器件的载流导体及测量电流互感器的一次回路等。其构成主要为母线和绝缘导线。 2、主电路母线及绝缘导线的选择： 2.1母线；可采用铜、铝、材质。母线应矫正平直，不应有裂痕、折皱、划痕、砸痕及夹杂物。 2.2绝缘导线芯线材料及绝缘要求： （1） 绝缘导线的额定电压，不应低于电路的额定绝缘电压。且应是有合格证书的没有损伤的新线。 （2） 无其它说明时，主电路和内部绝缘导线一律为铜芯。 （3） 要求区分相别或极性时，导线颜色应符合附表 4规定。不须注明特征的回路，可采用黑色线。 （4） 引至门、活动盖板等可动部位的导线，四侧有护板封闭式成套设备的内部配线均应选用多股同线。 （5） 满足设计或用户的特殊要求（如耐高温、仿腐蚀等） 2.3 母线和绝缘导线的截面积发热条件（+40℃）选择时的允许载流量，见表 1与 2。主电路导线及导线截面一般由设计给定。当施工图纸内没有明确时，应按以下原则来选择截面大小： （1 ） 母线及导线的允许载流量应同电源侧开关脱扣额定电流相配合。如某电路为 DZ20Y-200A自动断路器，脱扣额定电流 100A，则后面的配线应采用 15*3铜母线或 25 mm2绝缘导线。 （2 ） 如因下级开关或其它电器的接线端子上无法连接按本条（1）项所选定的截面，则可将该截面减小至下级开关端子所能连接的最大截面导线。 当开关后出线在两路以上时，可加分线端子或分线母线排。此时 出线截面不小于6 mm2² 。 （3 ） 铜芯导线的截面不得小于1.5 mm2，插座箱内配线不得小于2.5 mm2 （4 ） 中性线和保护线（PE线）截面见表9。 3、主电路布线路径规划条件； （1）各元器件已就位、固定，经检查符合设计和规程要求，且无遗漏。 （2）飞弧方位及距离已确定，所需安全间隙、试验维修空间已先预留出。 （3）进、出线施工和连接部件所需空间已预先留出。 （4）索取路径不仅要制作方便，用材节省、安全可靠、而且要求整齐美观。 4、母线： 4.1母线配臵排列 （1）各项或极母线排列应符合表3规定。 （2）当交流主电路穿越形成闭合磁路的金属框架时，三相母线应在同一框孔中穿过。 （3）当一条电路采用多片矩形母线并联使用时，片间应保持不小于母线厚度的距离。 （4）低压配电装臵内母线的电气间隙爬电距离，应不小于20mm.在困 难条件下...
