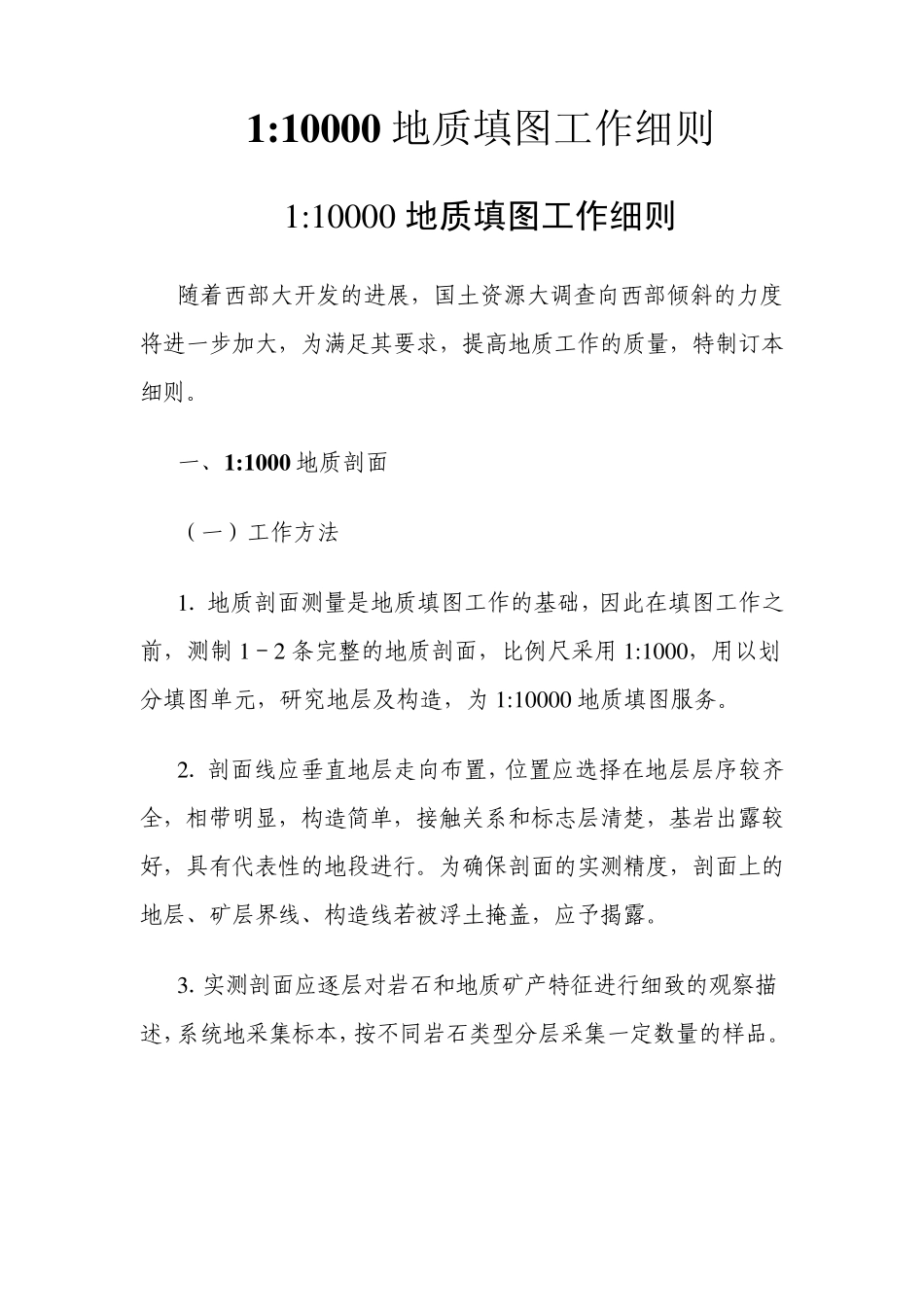

1:10000 地质填图工作细则 1:10000 地质填图工作细则 随着西部大开发的进展，国土资源大调查向西部倾斜的力度将进一步加大，为满足其要求，提高地质工作的质量，特制订本细则
一、1:1000 地质剖面 （一）工作方法 1．地质剖面测量是地质填图工作的基础，因此在填图工作之前，测制1－2 条完整的地质剖面，比例尺采用 1:1000，用以划分填图单元，研究地层及构造，为1:10000 地质填图服务
2．剖面线应垂直地层走向布置，位置应选择在地层层序较齐全，相带明显，构造简单，接触关系和标志层清楚，基岩出露较好，具有代表性的地段进行
为确保剖面的实测精度，剖面上的地层、矿层界线、构造线若被浮土掩盖，应予揭露
3．实测剖面应逐层对岩石和地质矿产特征进行细致的观察描述，系统地采集标本，按不同岩石类型分层采集一定数量的样品

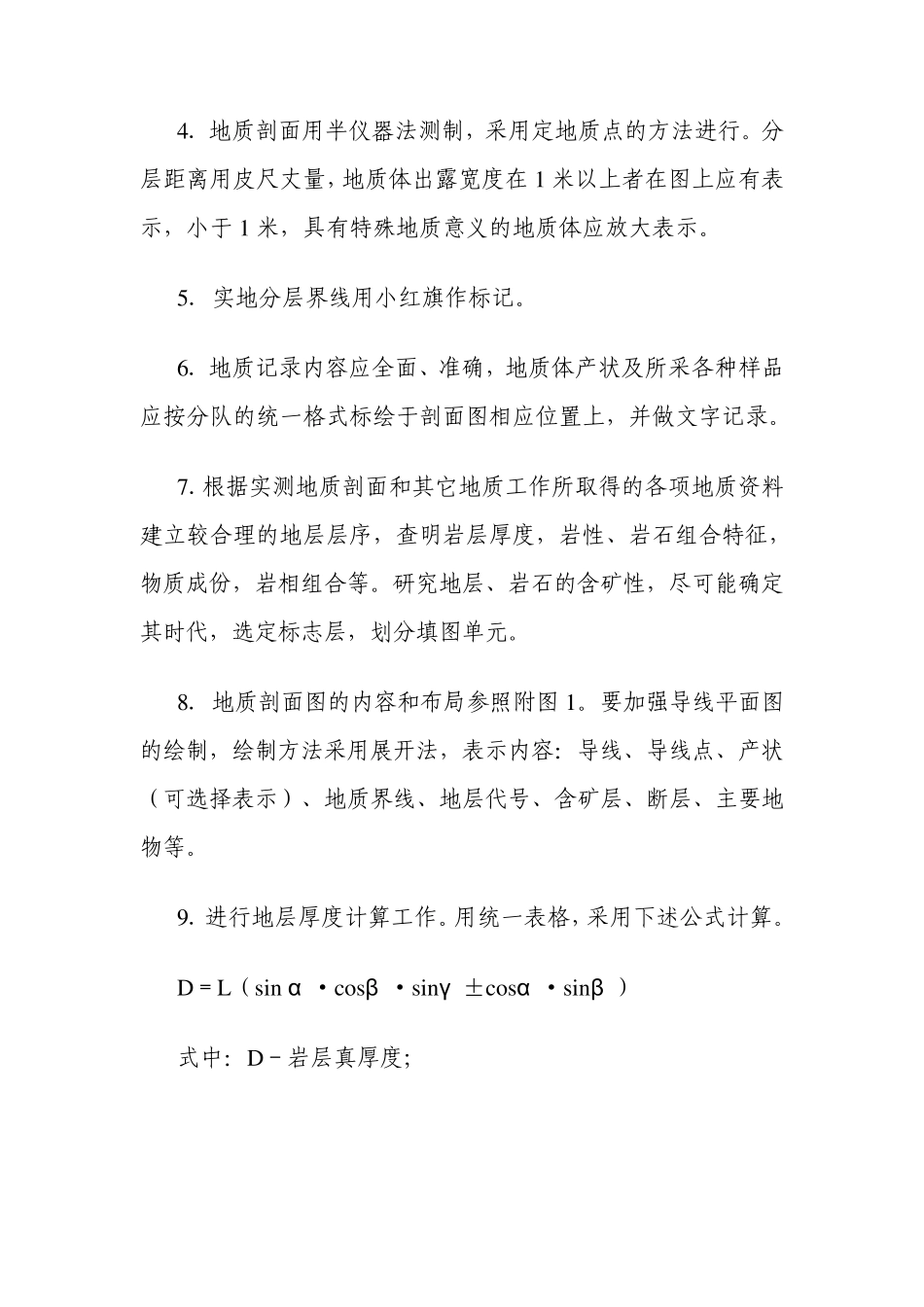

4．地质剖面用半仪器法测制，采用定地质点的方法进行
分层距离用皮尺丈量，地质体出露宽度在1 米以上者在图上应有表示，小于1 米，具有特殊地质意义的地质体应放大表示
5．实地分层界线用小红旗作标记
6．地质记录内容应全面、准确，地质体产状及所采各种样品应按分队的统一格式标绘于剖面图相应位置上，并做文字记录
7．根据实测地质剖面和其它地质工作所取得的各项地质资料建立较合理的地层层序，查明岩层厚度，岩性、岩石组合特征，物质成份，岩相组合等
研究地层、岩石的含矿性，尽可能确定其时代，选定标志层，划分填图单元
8．地质剖面图的内容和布局参照附图1
要加强导线平面图的绘制，绘制方法采用展开法，表示内容：导线、导线点、产状（可选择表示）、地质界线、地层代号、含矿层、断层、主要地物等
9．进行地层厚度计算工作
用统一表格，采用下述公式计算

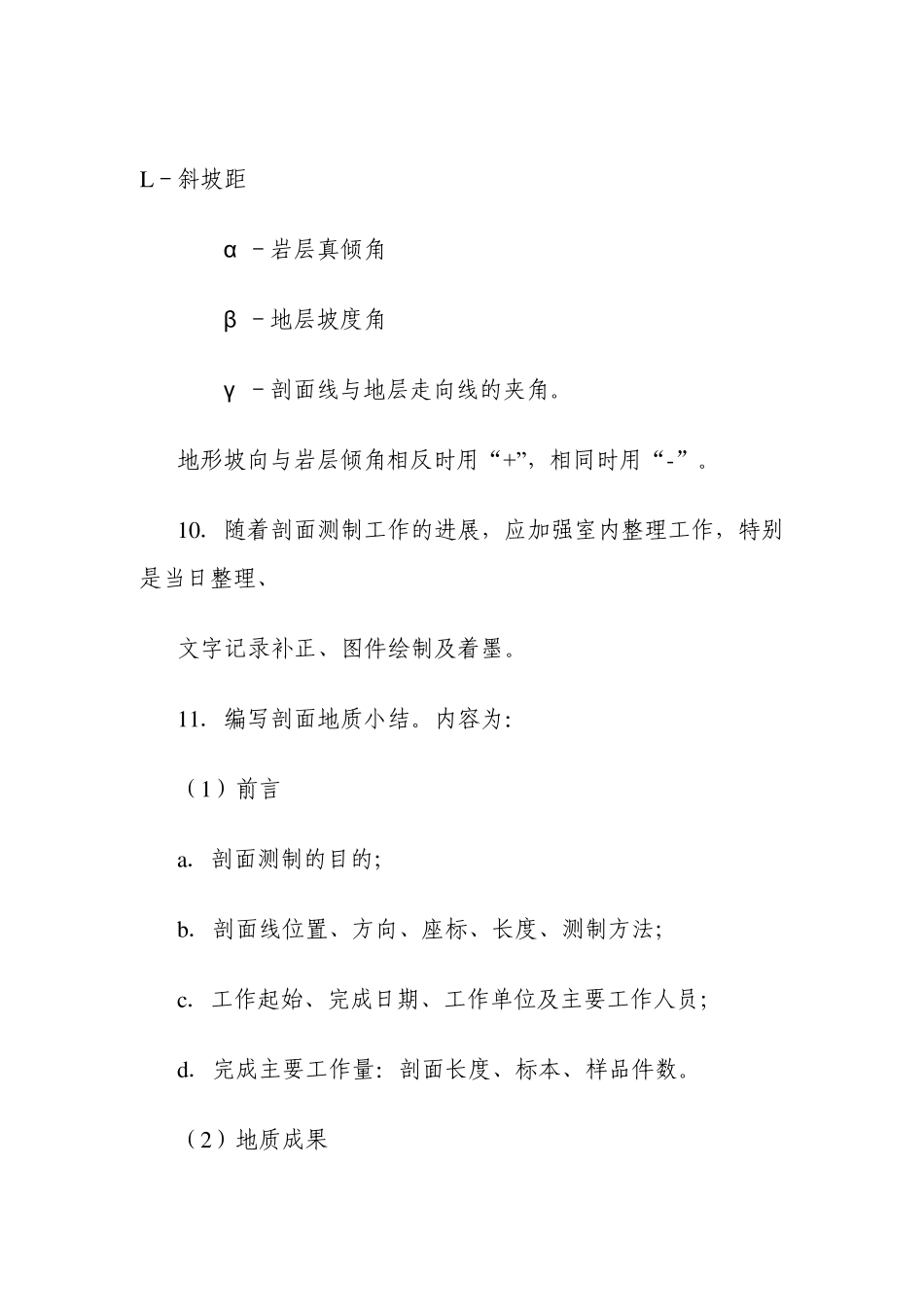

D＝L（sin α ·cosβ ·sinγ ±cosα ·sinβ ） 式中：D－岩层真厚度； L－斜坡距 α －岩
