一汽宝来(BORA)轿车CAN数据总线系统的故障自诊断

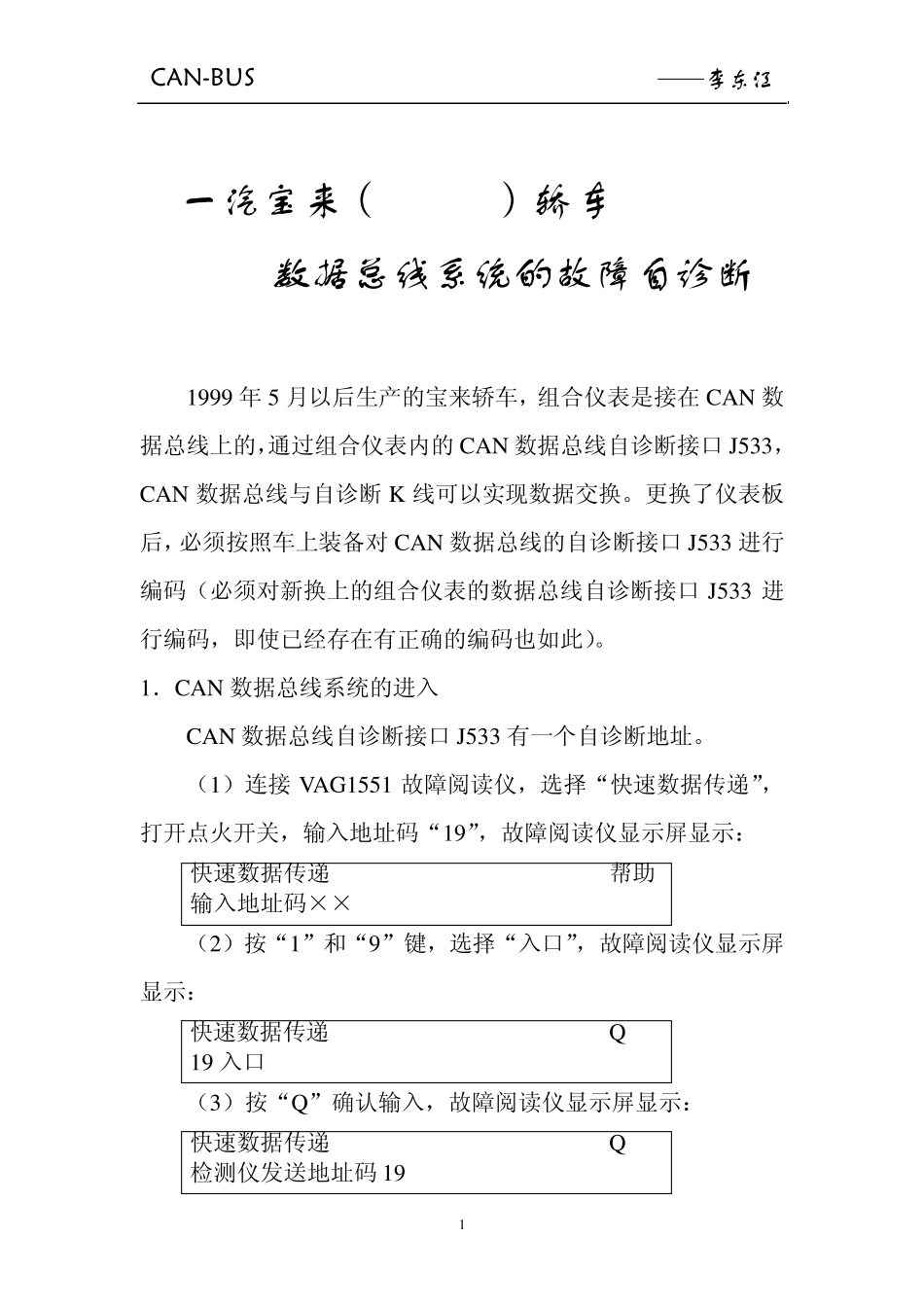

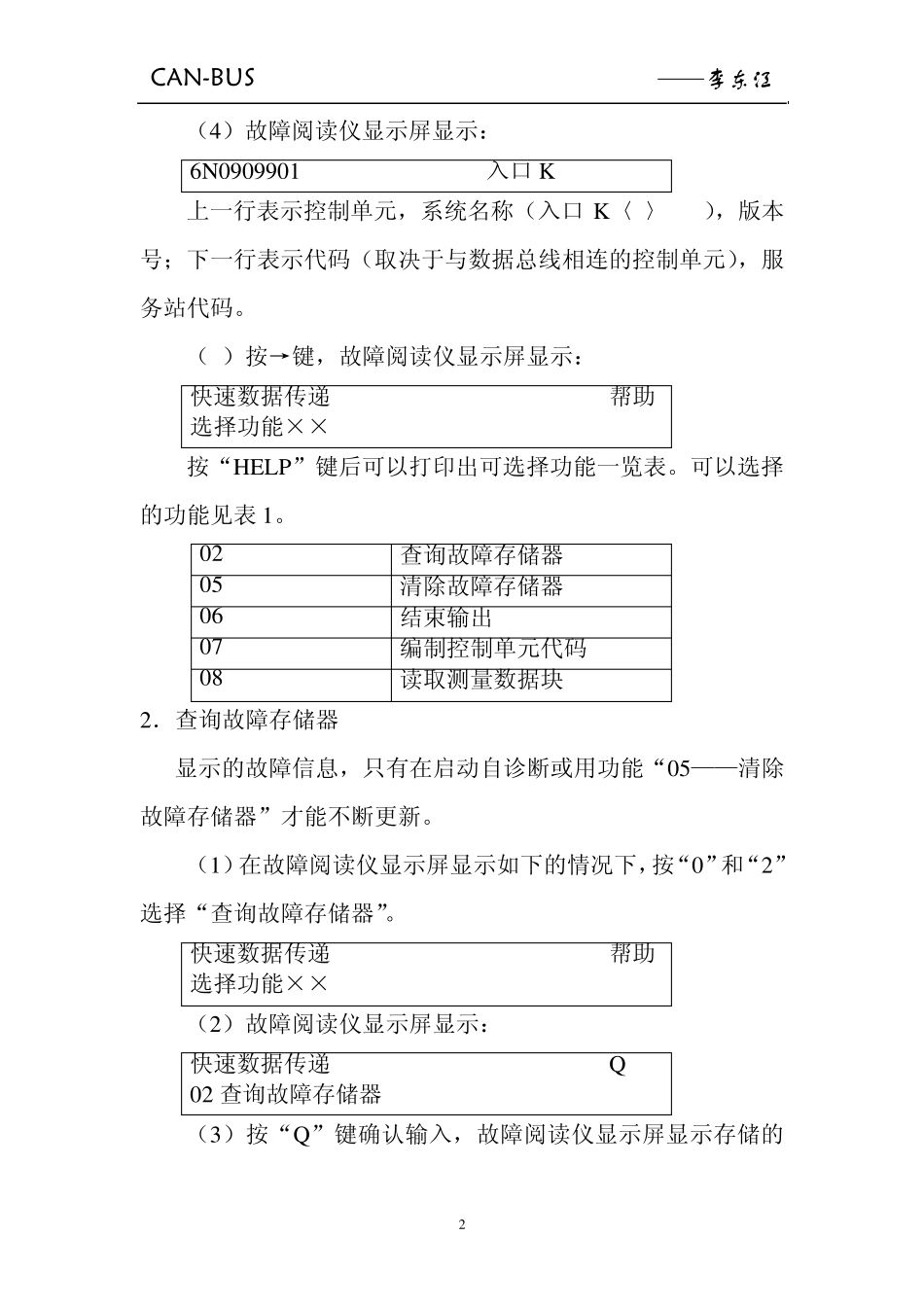

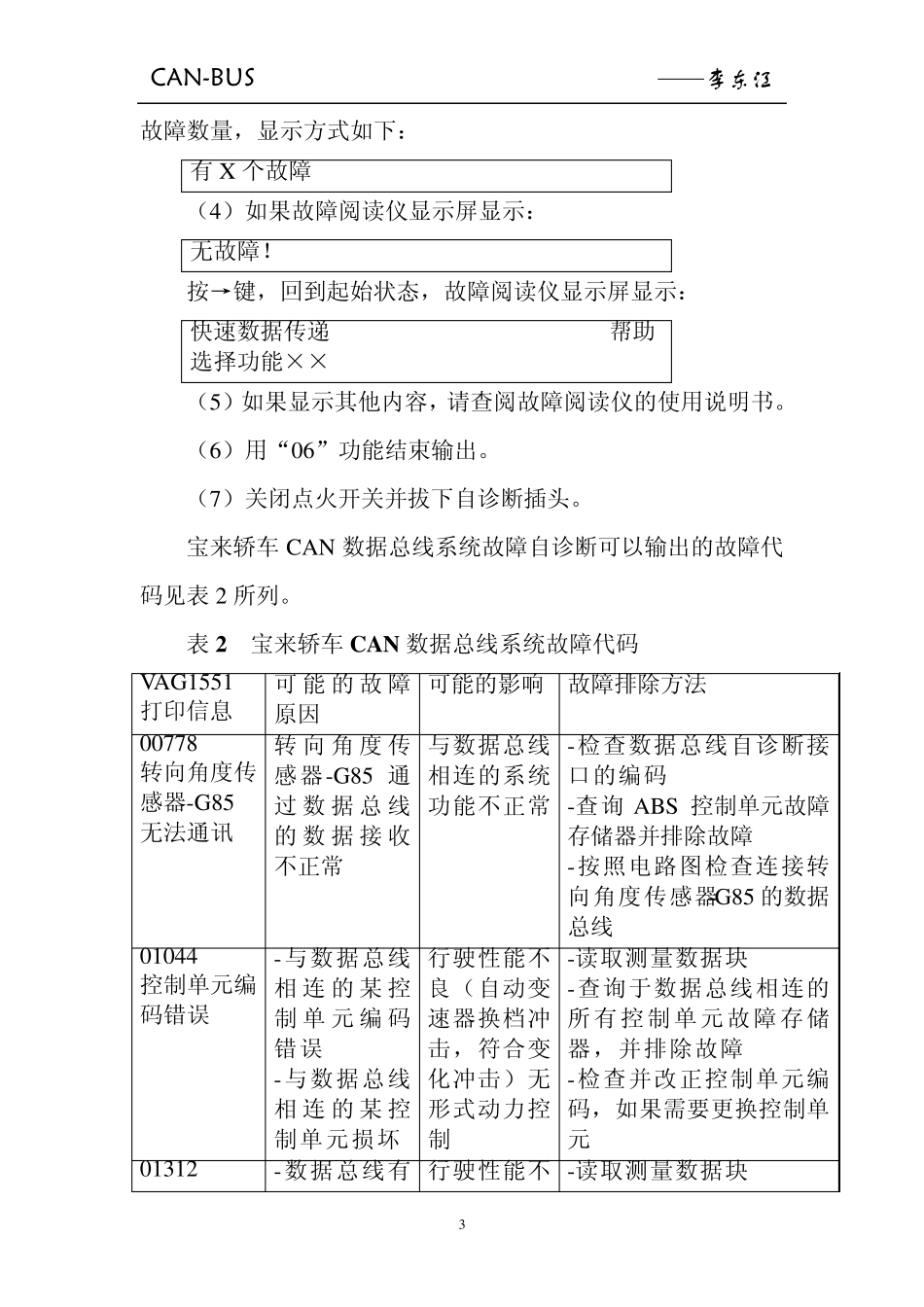

CAN-BU S 汽车多路信息传输系统及其检修技术——李东江 1 一汽宝来（BORA）轿车 CAN数据总线系统的故障自诊断 1999 年5 月以后生产的宝来轿车，组合仪表是接在CAN 数据总线上的，通过组合仪表内的CAN 数据总线自诊断接口J533，CAN 数据总线与自诊断K 线可以实现数据交换。更换了仪表板后，必须按照车上装备对CAN 数据总线的自诊断接口J533 进行编码（必须对新换上的组合仪表的数据总线自诊断接口J533 进行编码，即使已经存在有正确的编码也如此）。 1．CAN 数据总线系统的进入 CAN 数据总线自诊断接口J533 有一个自诊断地址。 （1）连接V AG1551 故障阅读仪，选择“快速数据传递”，打开点火开关，输入地址码“19”，故障阅读仪显示屏显示： 快速数据传递 帮助 输入地址码×× （2）按“1”和“9”键，选择“入口”，故障阅读仪显示屏显示： 快速数据传递 Q 19 入口 （3）按“Q ”确认输入，故障阅读仪显示屏显示： 快速数据传递 Q 检测仪发送地址码19 CAN-BU S 汽车多路信息传输系统及其检修技术——李东江 2 （4）故障阅读仪显示屏显示： 6N0909901 入口K 上一行表示控制单元，系统名称（入口K〈-〉CAN），版本号；下一行表示代码（取决于与数据总线相连的控制单元），服务站代码。 （5）按→键，故障阅读仪显示屏显示： 快速数据传递 帮助 选择功能×× 按“HELP”键后可以打印出可选择功能一览表。可以选择的功能见表1。 02 查询故障存储器 05 清除故障存储器 06 结束输出 07 编制控制单元代码 08 读取测量数据块 2．查询故障存储器 显示的故障信息，只有在启动自诊断或用功能“05——清除故障存储器”才能不断更新。 （1）在故障阅读仪显示屏显示如下的情况下，按“0”和“2”选择“查询故障存储器”。 快速数据传递 帮助 选择功能×× （2）故障阅读仪显示屏显示： 快速数据传递 Q 02 查询故障存储器 （3）按“Q ”键确认输入，故障阅读仪显示屏显示存储的CAN-BU S 汽车多路信息传输系统及其检修技术——李东江 3 故障数量，显示方式如下： 有X 个故障 （4）如果故障阅读仪显示屏显示： 无故障！ 按→键，回到起始状态，故障阅读仪显示屏显示： 快速数据传递 帮助 选择功能×× （5）如果显示其他内容，请查阅故障阅读仪的使用说明书。 （6）用“06”功能结束输出。 （7）关闭点火开关并拔下自诊断插头。 宝来轿车 CAN 数据总线系统故障自诊断可...
