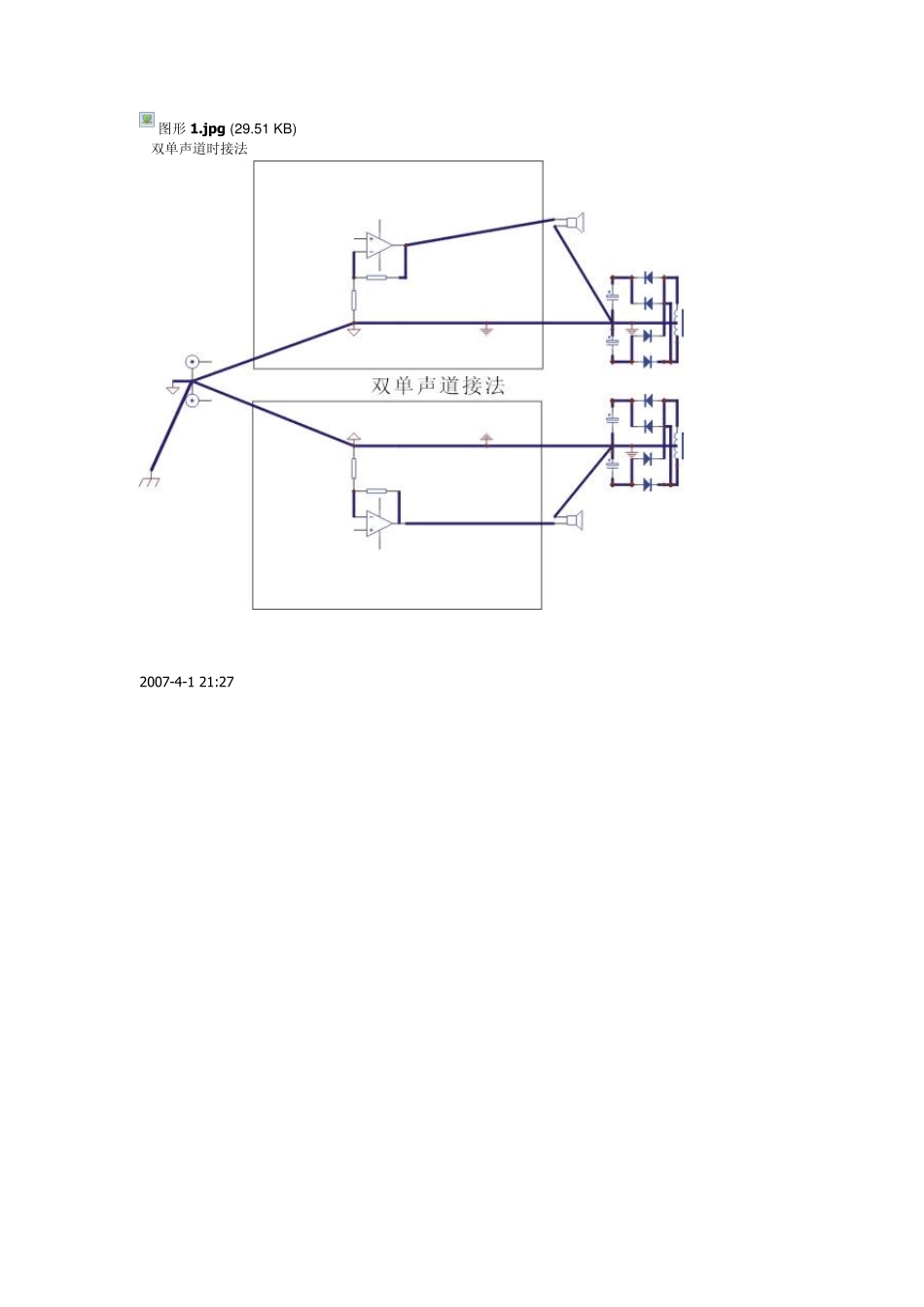

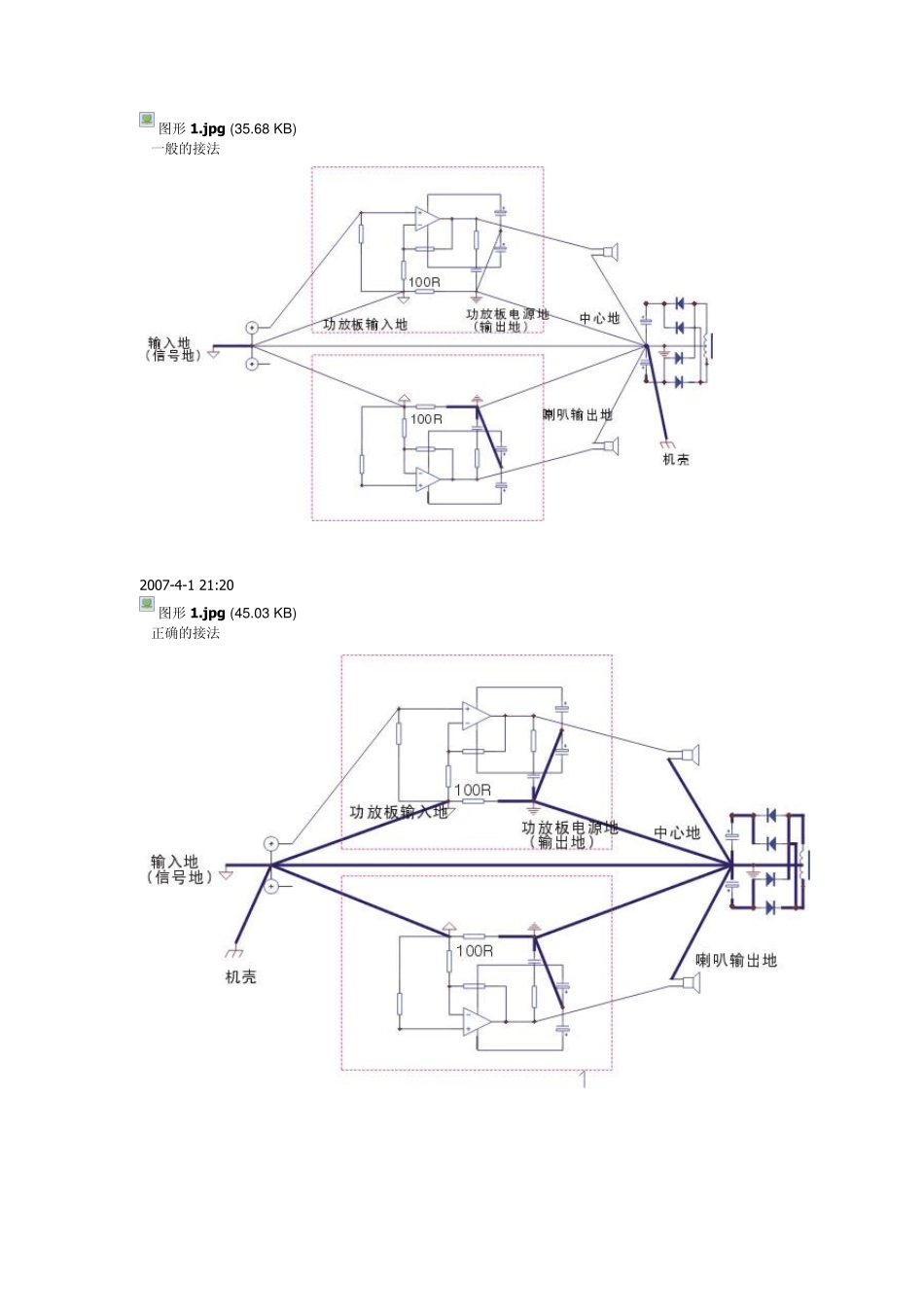

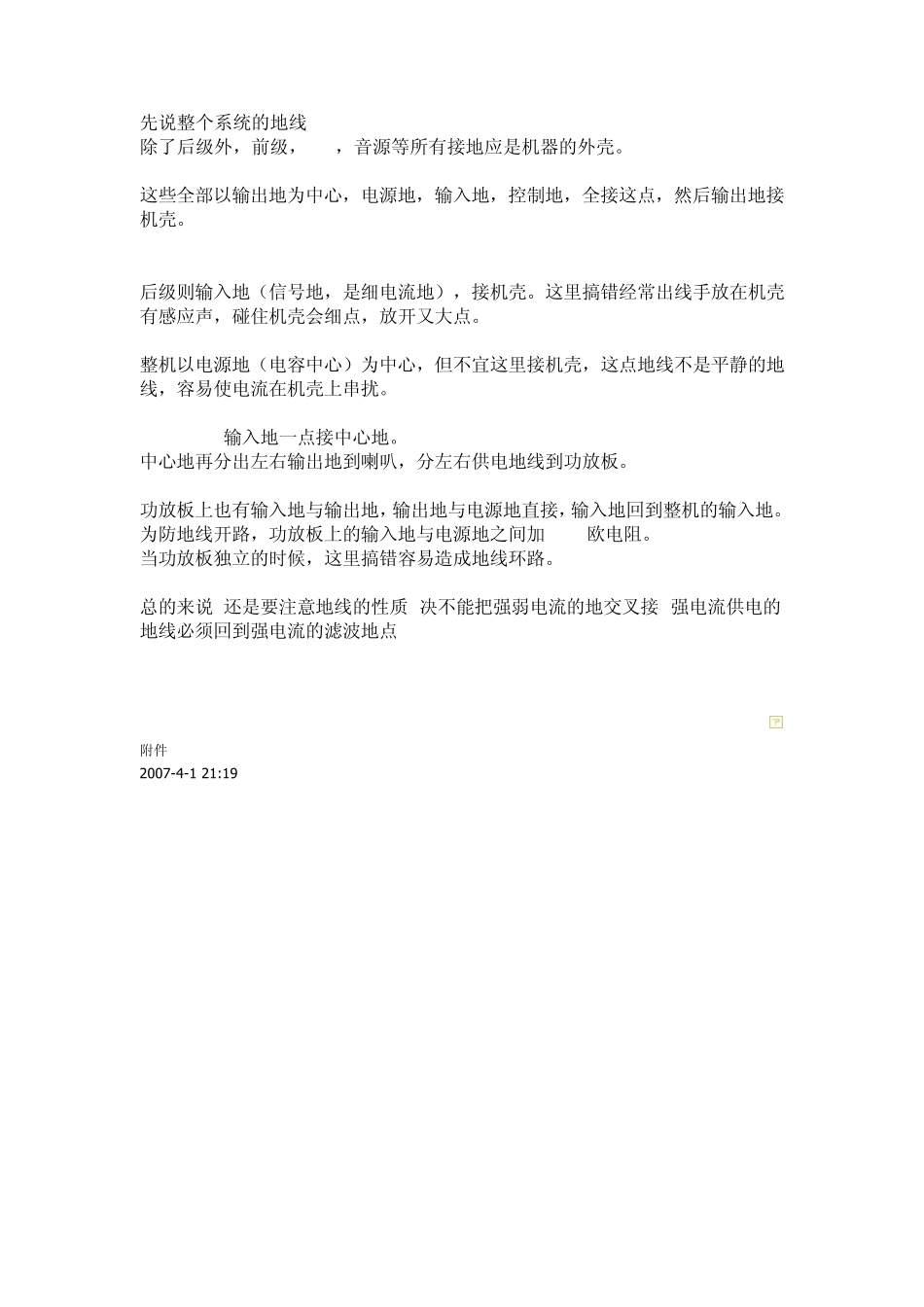

先说整个系统的地线 除了后级外,前级,DAC,音源等所有接地应是机器的外壳。 这些全部以输出地为中心,电源地,输入地,控制地,全接这点,然后输出地接机壳。 后级则输入地(信号地,是细电流地),接机壳。这里搞错经常出线手放在机壳有感应声,碰住机壳会细点,放开又大点。 整机以电源地(电容中心)为中心,但不宜这里接机壳,这点地线不是平静的地线,容易使电流在机壳上串扰。 ---------输入地一点接中心地。 中心地再分出左右输出地到喇叭,分左右供电地线到功放板。 功放板上也有输入地与输出地,输出地与电源地直接,输入地回到整机的输入地。 为防地线开路,功放板上的输入地与电源地之间加 100欧电阻。 当功放板独立的时候,这里搞错容易造成地线环路。 总的来说,还是要注意地线的性质,决不能把强弱电流的地交叉接.强电流供电的地线必须回到强电流的滤波地点. 附件 2007-4-1 21:19 图形1.jp g (35.68 KB) 一般的接法 2007-4-1 21:20 图形1.jp g (45.03 KB) 正确的接法 图形1.jp g (29.51 KB) 双单声道时接法 2007-4-1 21:27 图形 1.jp g (45.81 KB) 常见的错误接法 2007-4-1 21:35 图形1.jp g (62.2 KB) 功放板一件过的时候 正确的接法与常见的错误接法(都是共用电源)那两只 100 殴的电阻是起隔离作用的吗? 附件 2007-5-5 14:23 a.jp g (39 KB) 2007-5-5 14:23 b.jp g (40.31 KB)
