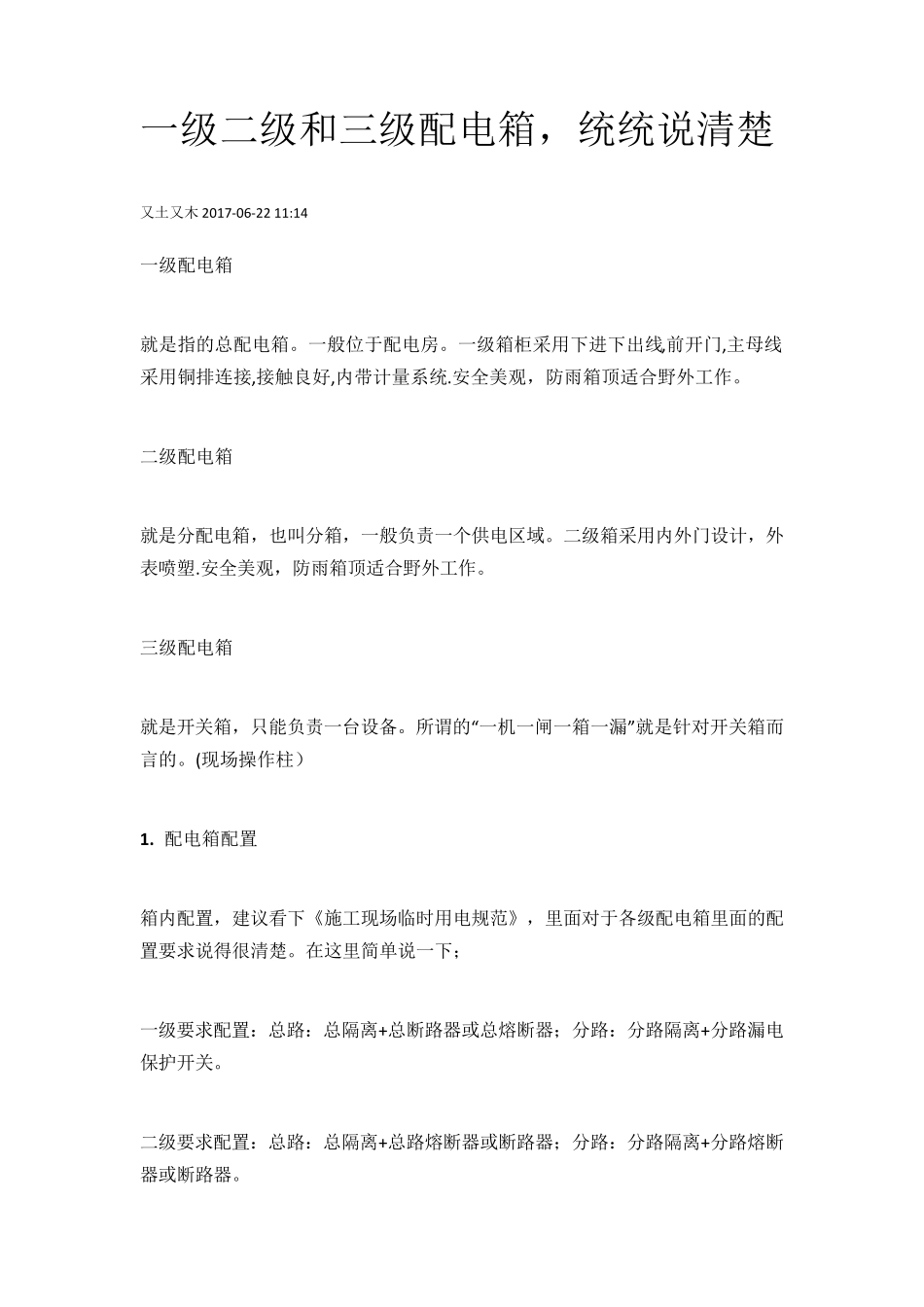

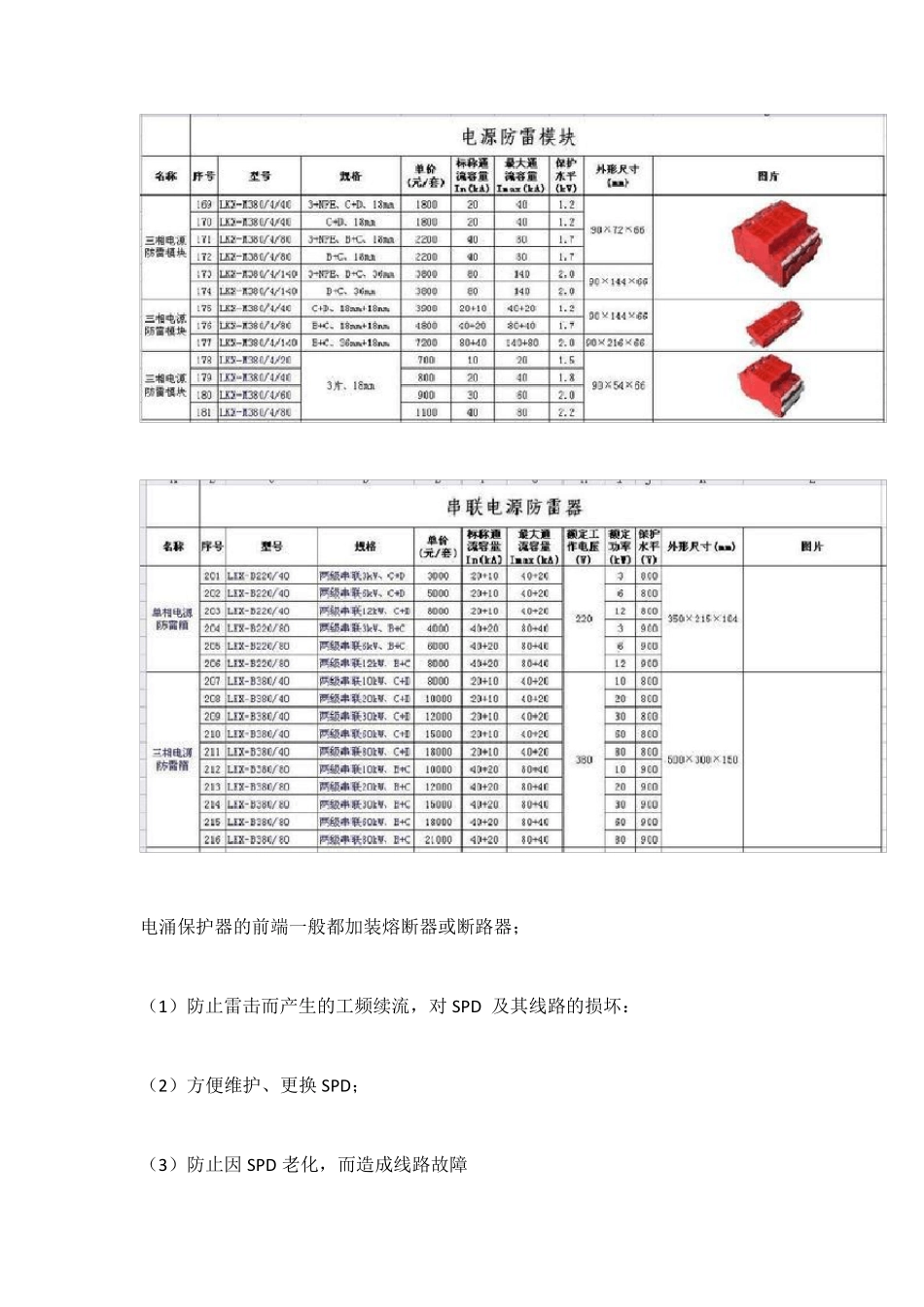

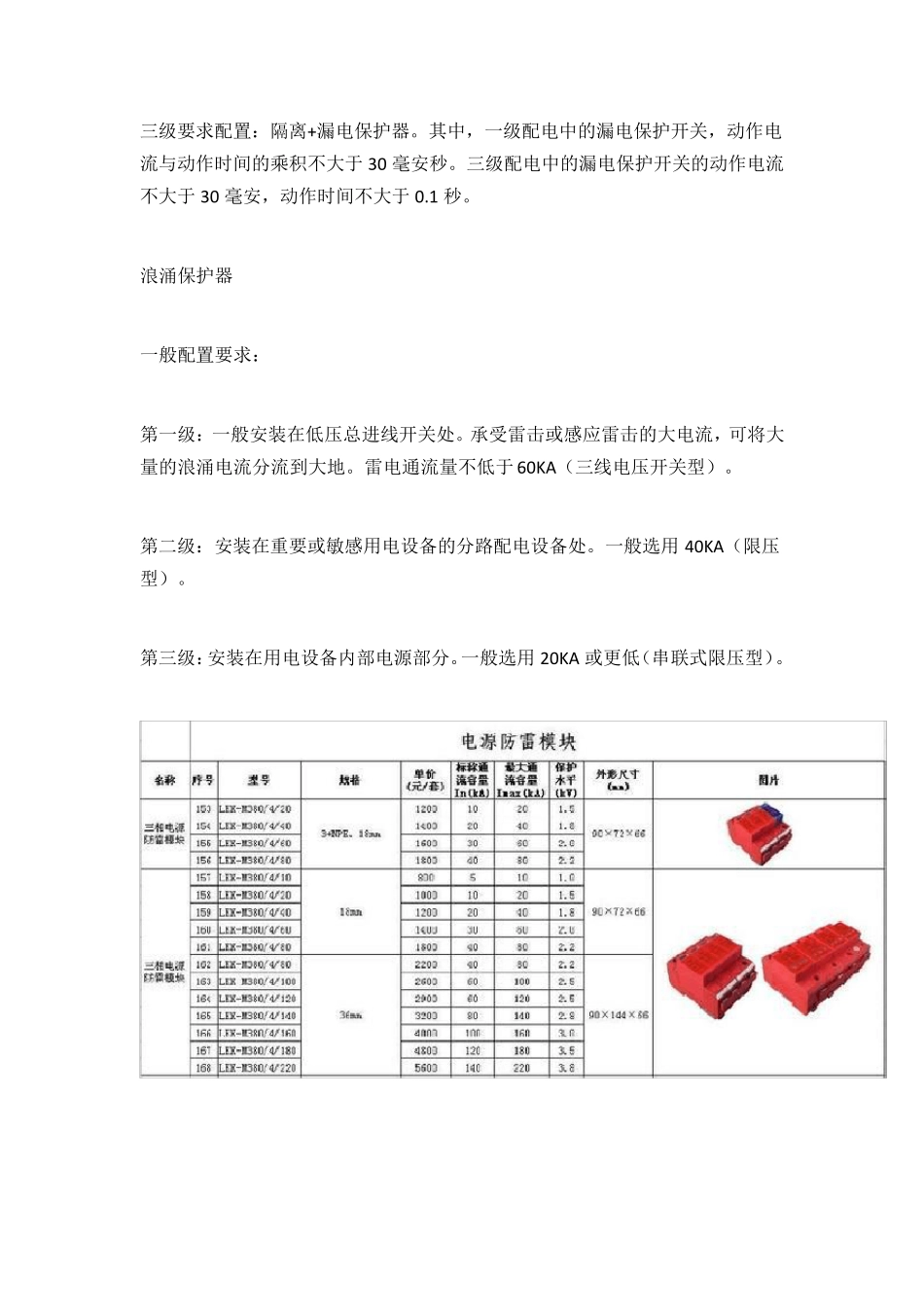

一级二级和三级配电箱，统统说清楚 又土又木 2017-06-22 11:14 一级配电箱 就是指的总配电箱。一般位于配电房。一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。 二级配电箱 就是分配电箱，也叫分箱，一般负责一个供电区域。二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。 三级配电箱 就是开关箱，只能负责一台设备。所谓的“一机一闸一箱一漏”就是针对开关箱而言的。(现场操作柱） 1 . 配电箱配置 箱内配置，建议看下《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。在这里简单说一下； 一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。 二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。 三级要求配置：隔离+漏电保护器。其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于 30 毫安秒。三级配电中的漏电保护开关的动作电流不大于 30 毫安，动作时间不大于 0.1 秒。 浪涌保护器 一般配置要求： 第一级：一般安装在低压总进线开关处。承受雷击或感应雷击的大电流，可将大量的浪涌电流分流到大地。雷电通流量不低于 60KA（三线电压开关型）。 第二级：安装在重要或敏感用电设备的分路配电设备处。一般选用 40KA（限压型）。 第三级：安装在用电设备内部电源部分。一般选用 20KA 或更低（串联式限压型）。 电涌保护器的前端一般都加装熔断器或断路器； （1）防止雷击而产生的工频续流，对SPD 及其线路的损坏： （2）方便维护、更换 SPD； （3）防止因 SPD 老化，而造成线路故障 第一级、第二级必须采用需采用塑壳式断路器或熔断器。第三极可采用分断能力10 KA 的微断开关或熔断器 电流等级的配置： 第一级63~80A 第二级40~50A 第三级25~32A ２．配电箱及开关箱的设置 2.1 施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。 2.2 总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。 2.3 配电箱、开关箱应采用冷轧钢板制作，钢板厚度为 1.2~2.0mm，其中开关箱箱体钢板厚度不得小于 1.2mm，配电箱箱体钢板厚度不得小于 1.5mm，箱门均应设加强筋，箱体表面应做防腐处理。固定式配电箱、开关箱的中心点与地面的垂直距离应为 1.4~1...
