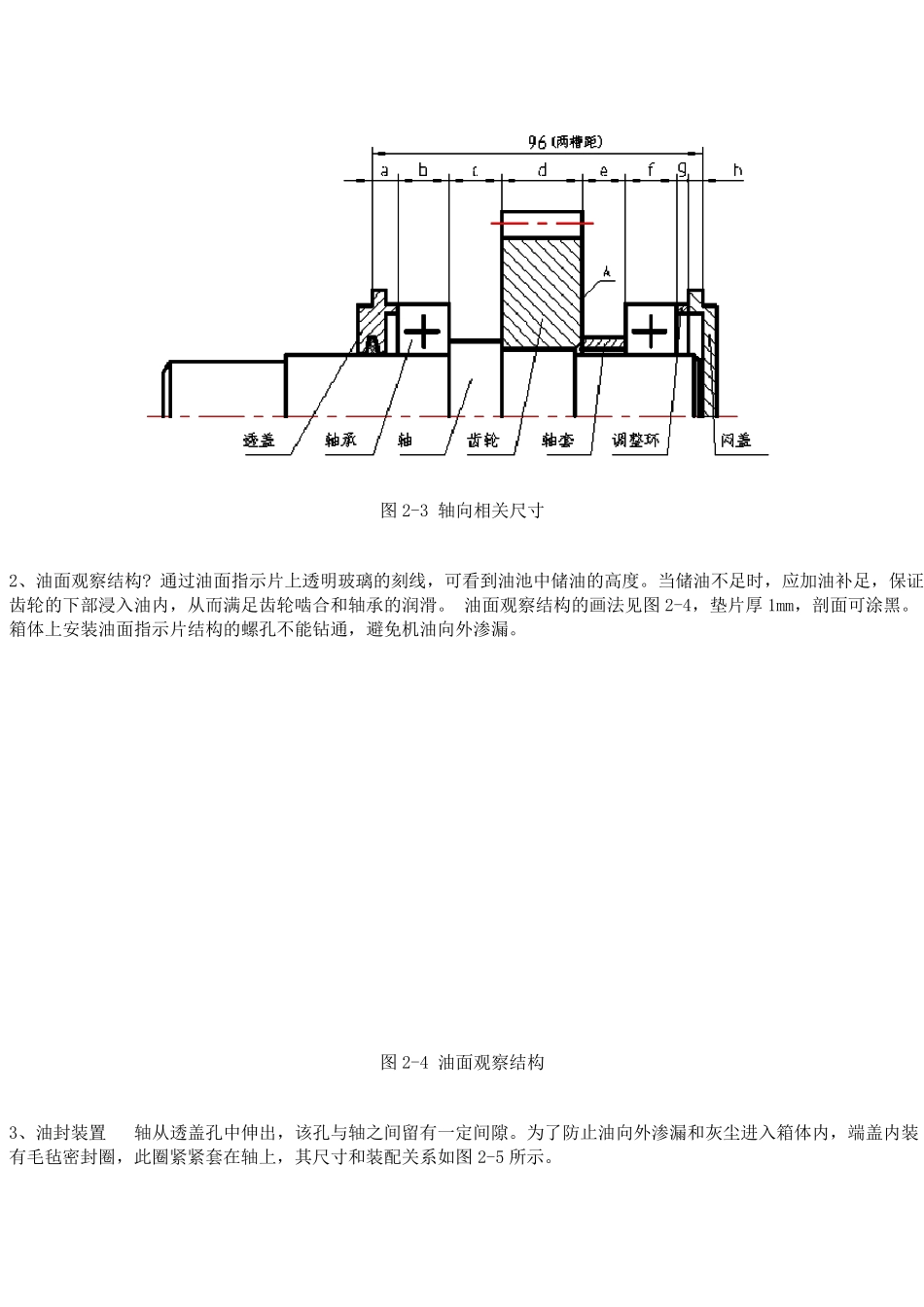

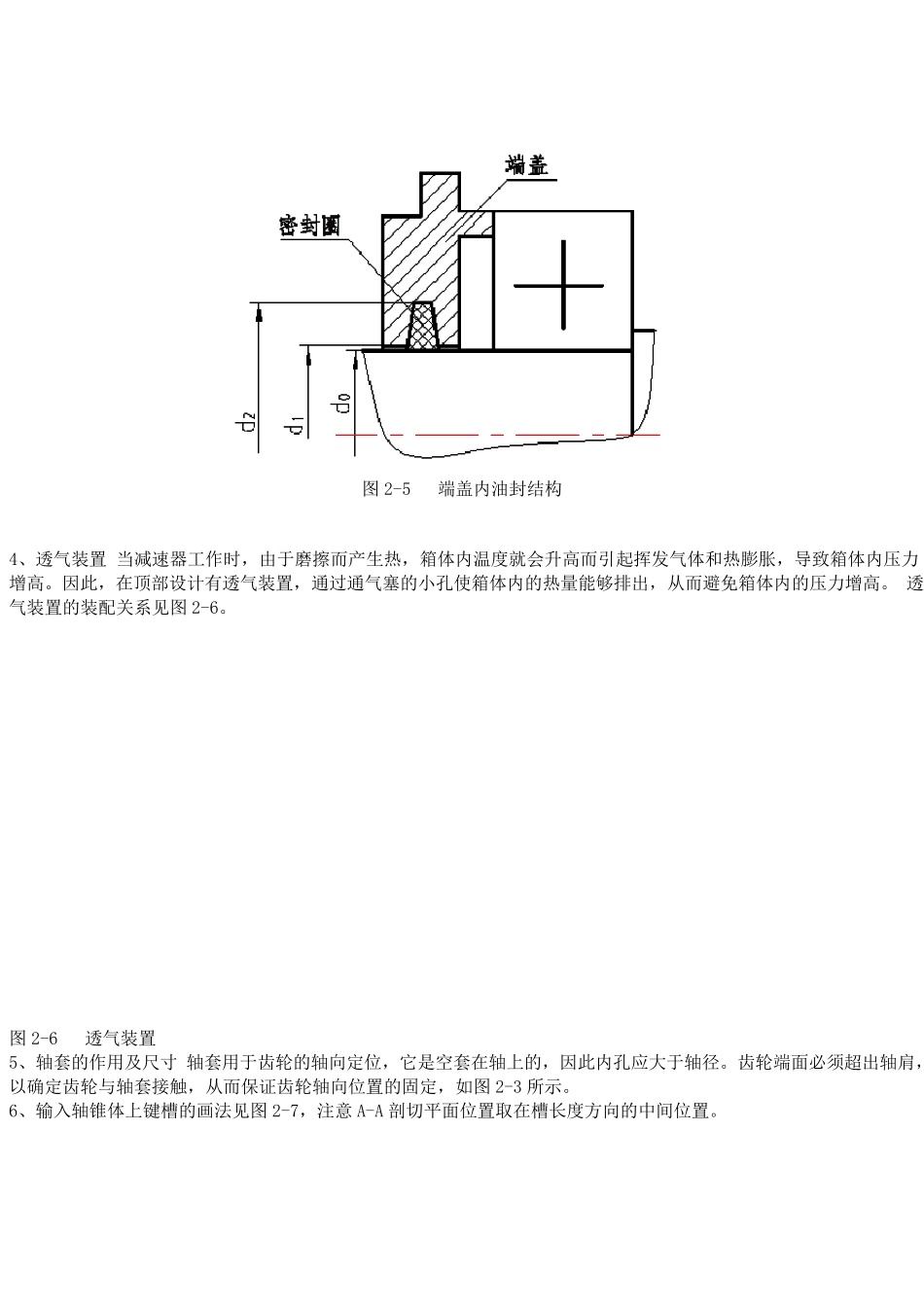

一 级 圆 柱 齿 轮 减 速 器 装 配 图 的 画 法 一 、 仔 细 分 析 ， 对 所 画 对 象 做 到 心 中 有 数 在 画 装 配 图 之 前 ， 要 对 现 有 资 料 进 行 整 理 和 分 析 ， 进 一 步 搞 清 装 配 体 的 用 途 、 性 能 、 结 构 特 点 以 及 各 组 成 部 分 的 相 互位 置 和 装 配 关 系 ， 对 其 它 完 整 形 状 做 到 心 中 有 数 。 二 、 确 定 表 达 方 案 根 据 装 配 图 的 视 图 选 择 原 则 ， 确 定 表 达 方 案 。 对 该 减 速 器 其 表 达 方 案 可 考 虑 为 ： 主 视 图 应 符 合 其 工 作 位 置 ， 重 点 表 达 外 形 ， 同 时 对 右 边 螺 栓 连 接 及 放 油 螺 塞 连 接 采 用 局 部 剖 视 ， 这 样 不 但 表 达 了 这 两处 的 装 配 连 接 关 系 ， 同 时 对 箱 体 右 边 和 下 边 壁 厚 进 行 了 表 达 ， 而 且 油 面 高度及 大齿 轮 的 浸油 情况也一 目了 然；左边 可对 销钉连 接 及 油 标结 构 进 行 局 部 剖 视 ， 表 达 出这 两 处 的 装 配 连 接 关 系 ；上边 可 对 透气装 置 采 用 局 部 剖 视 ， 表 达 出各 零件的 装 配 连 接 关 系 及 该 结 构 的 工 作 情况。 俯视 图 采 用 沿结 合 剖 切的 画 法 ， 将内部 的 装 配 关 系 以 及 零件之 间的 相 互 位 置 清 晰地表 达 出来， 同 时 也表 达 出齿 轮 的 啮合 情况、 回油 槽的 形 状 以 及 轴承的 润滑情况。 左视 图 可 采 用 外 形 图 或局 部 视 图 ， 主 要 表 达 外 形 。 可 以 考 虑 在 其 上作 局 部 剖 视 ， 表 达 出安装 孔的 内部 结 构 ， 以 便于标注安装 尺寸。 另外 ， 还可 用 局 部 视 图 表 达 出螺 栓 台的 形 状 。 建议用 A1 图 幅， 1： 1 比例绘制。 画 装 配 图 时 应 搞 清 装 配 体 上各 个结 构 及 零件的 装 配 关 系 ， 下 面 介绍该 减 速 器 的 有 关 结 构 ： 1、 两 轴系 结 构 由于采 用 直齿 圆 柱 齿 轮 ， 不 受轴向力， 因...
