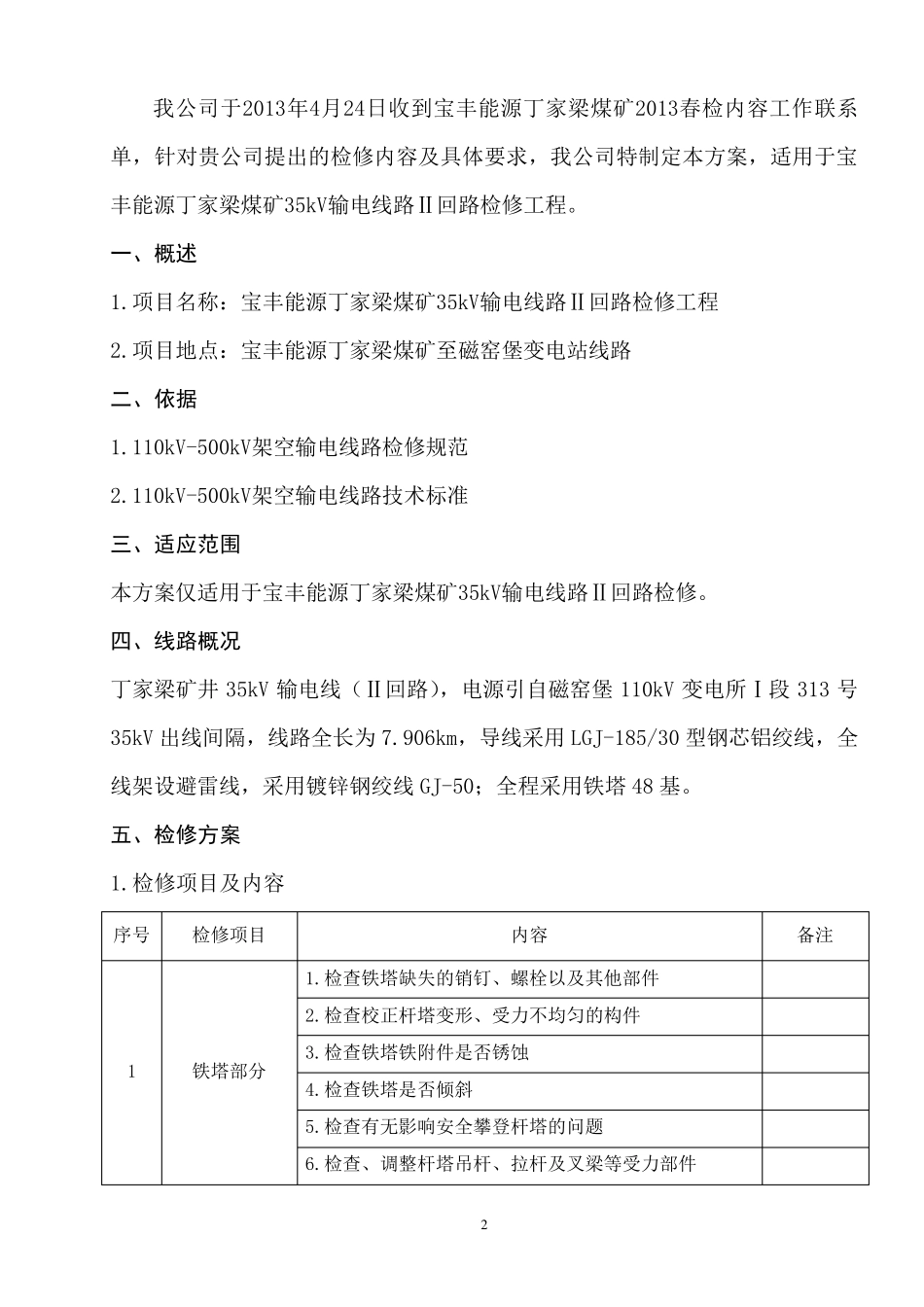

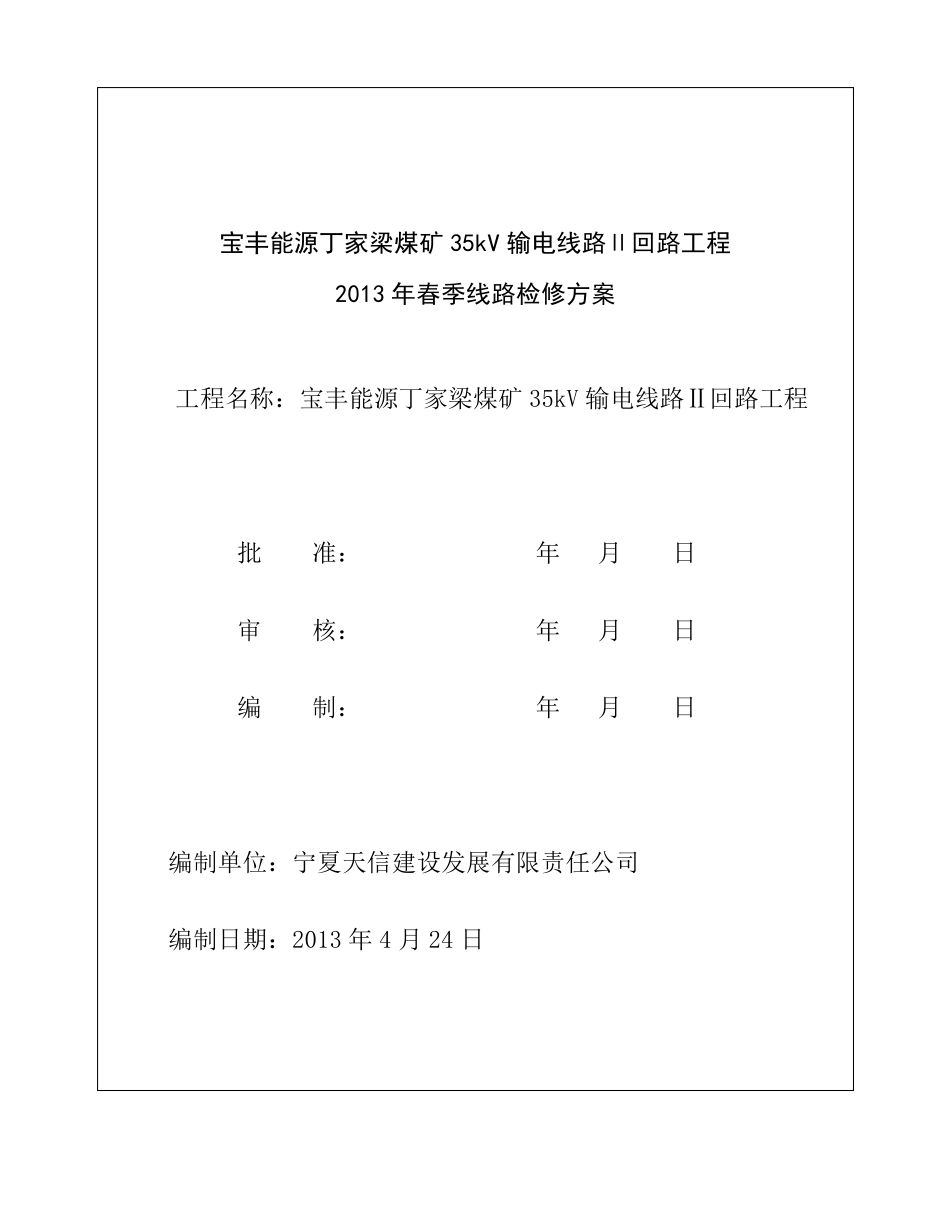

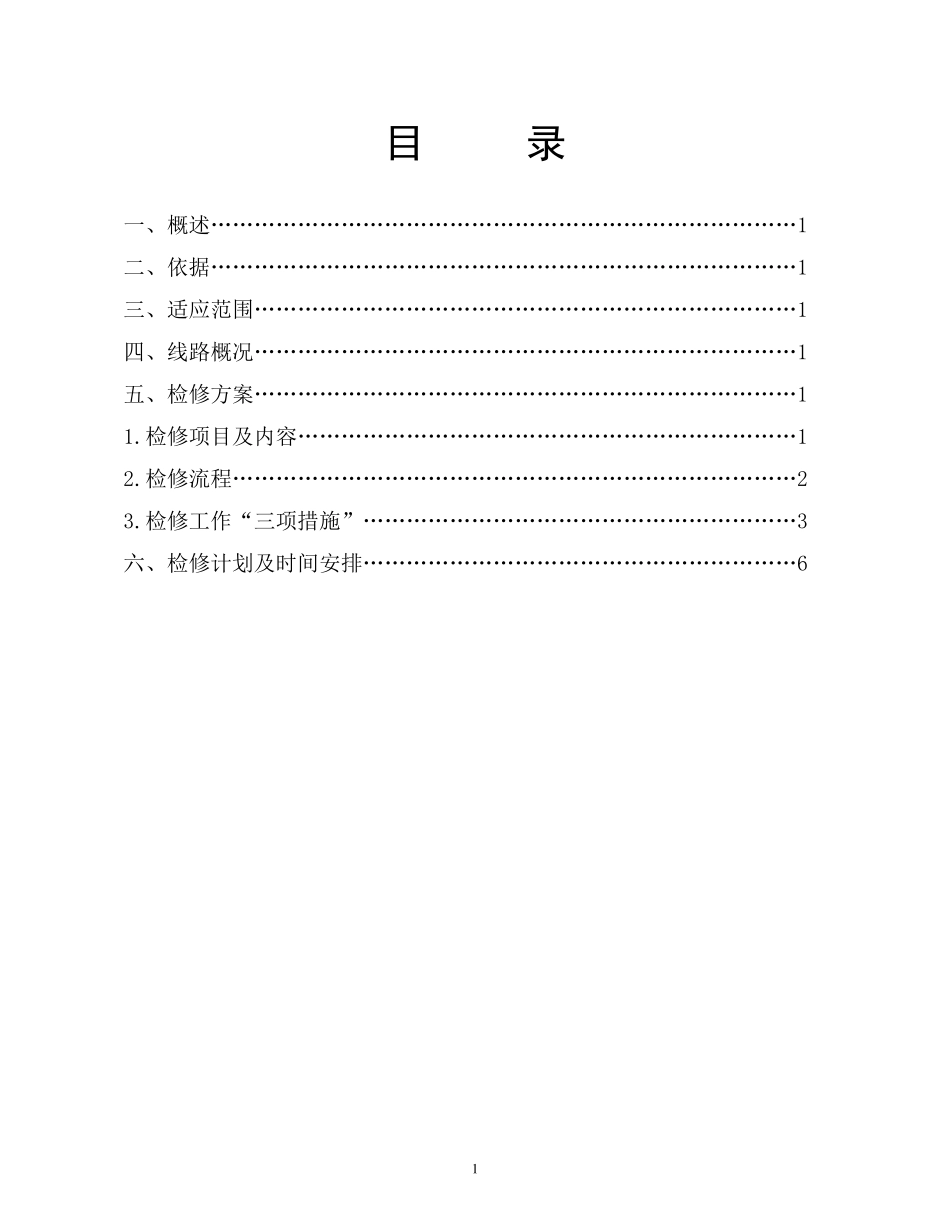

宝丰能源丁家梁煤矿35kV 输电线路Ⅱ回路工程 2013 年春季线路检修方案 工程名称:宝丰能源丁家梁煤矿35kV 输电线路Ⅱ回路工程 批 准: 年 月 日 审 核: 年 月 日 编 制: 年 月 日 编制单位:宁夏天信建设发展有限责任公司 编制日期:2013 年 4 月 24 日 1 目 录 一、概述………………………………………………………………………1 二、依据………………………………………………………………………1 三、适应范围…………………………………………………………………1 四、线路概况…………………………………………………………………1 五、检修方案…………………………………………………………………1 1.检修项目及内容……………………………………………………………1 2.检修流程……………………………………………………………………2 3.检修工作“三项措施”……………………………………………………3 六、检修计划及时间安排……………………………………………………6 2 我公司于2013年4月24日收到宝丰能源丁家梁煤矿2013春检内容工作联系单,针对贵公司提出的检修内容及具体要求,我公司特制定本方案,适用于宝丰能源丁家梁煤矿35kV输电线路Ⅱ回路检修工程。 一、概述 1.项目名称:宝丰能源丁家梁煤矿35kV输电线路Ⅱ回路检修工程 2.项目地点:宝丰能源丁家梁煤矿至磁窑堡变电站线路 二、依据 1.110kV-500kV架空输电线路检修规范 2.110kV-500kV架空输电线路技术标准 三、适应范围 本方案仅适用于宝丰能源丁家梁煤矿35kV输电线路Ⅱ回路检修。 四、线路概况 丁家梁矿井35kV 输电线(Ⅱ回路),电源引自磁窑堡110kV 变电所Ⅰ段 313 号35kV 出线间隔,线路全长为 7.906km,导线采用LGJ-185/30 型钢芯铝绞线,全线架设避雷线,采用镀锌钢绞线GJ-50;全程采用铁塔 48 基。 五、检修方案 1.检修项目及内容 序号 检修项目 内容 备注 1 铁塔部分 1.检查铁塔缺失的销钉、螺栓以及其他部件 2.检查校正杆塔变形、受力不均匀的构件 3.检查铁塔铁附件是否锈蚀 4.检查铁塔是否倾斜 5.检查有无影响安全攀登杆塔的问题 6.检查、调整杆塔吊杆、拉杆及叉梁等受力部件 3 7.铁塔上是否有鸟窝 2 架空导、地线部分 1.检查导、地线有无断股、松股; 2.检查调整导、地线引流线弧度; 3.检查导、地线线夹连接是否紧固、开口销是否到位、有无缺件; 4.检查防振锤是否移位、...
