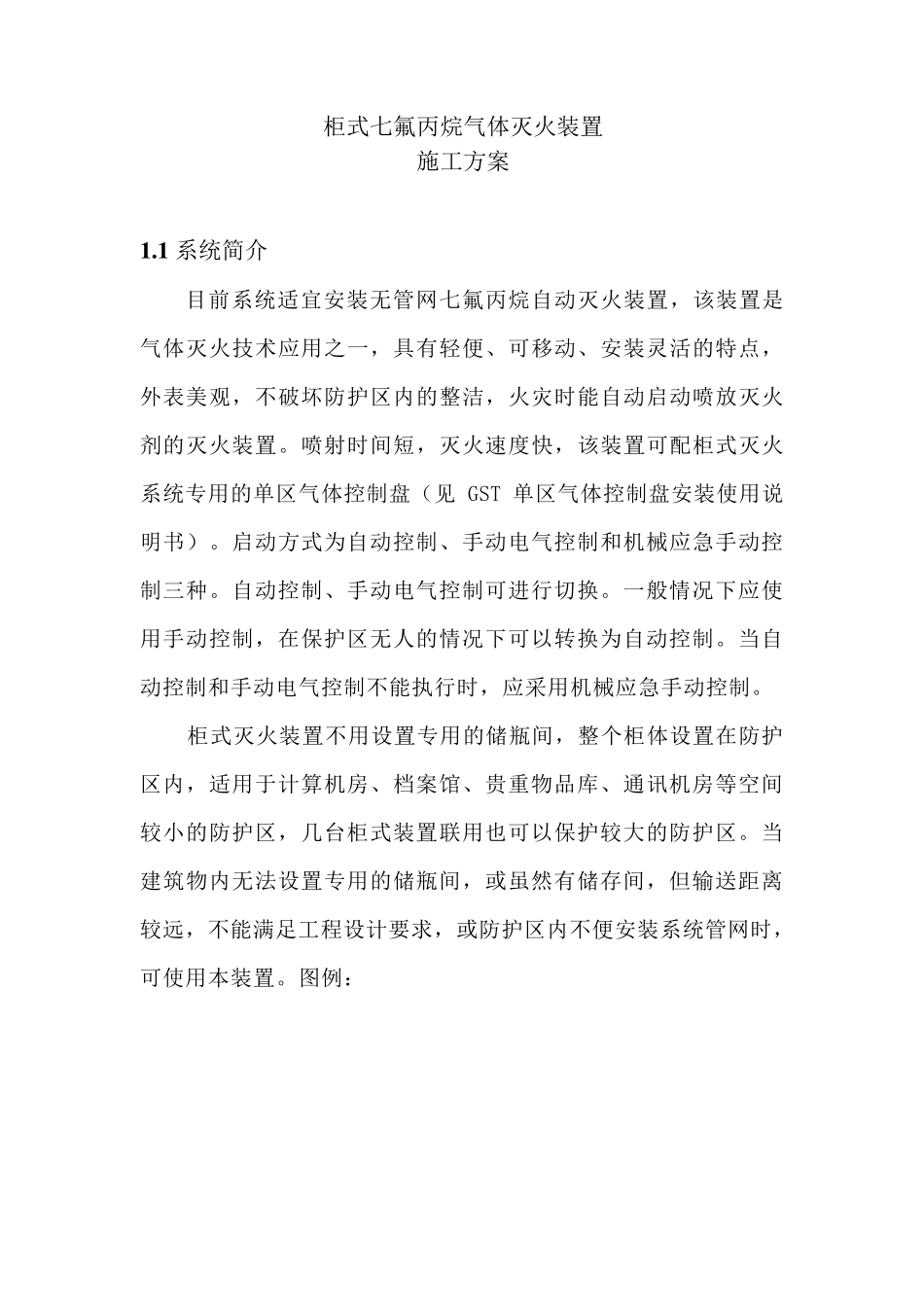

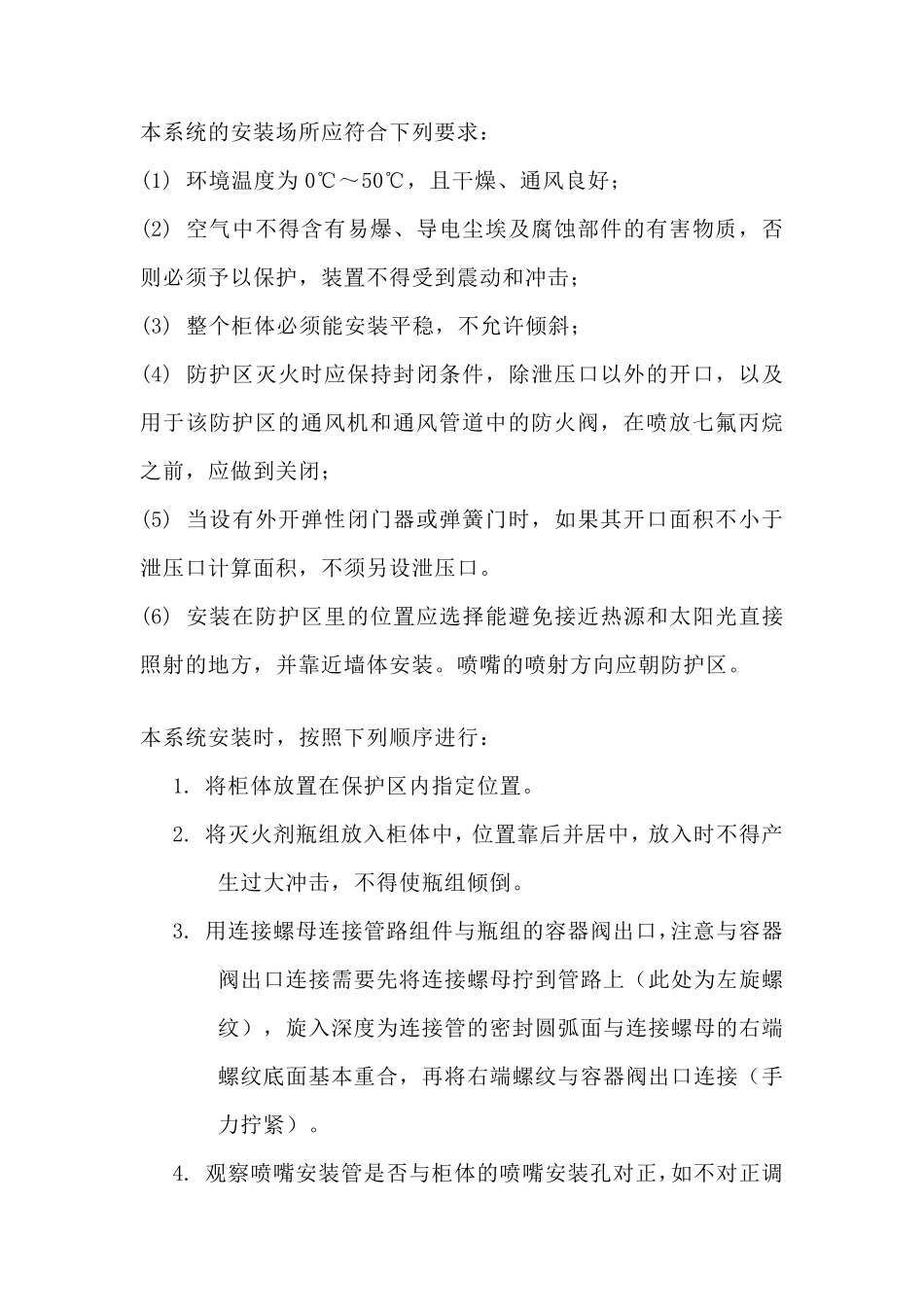

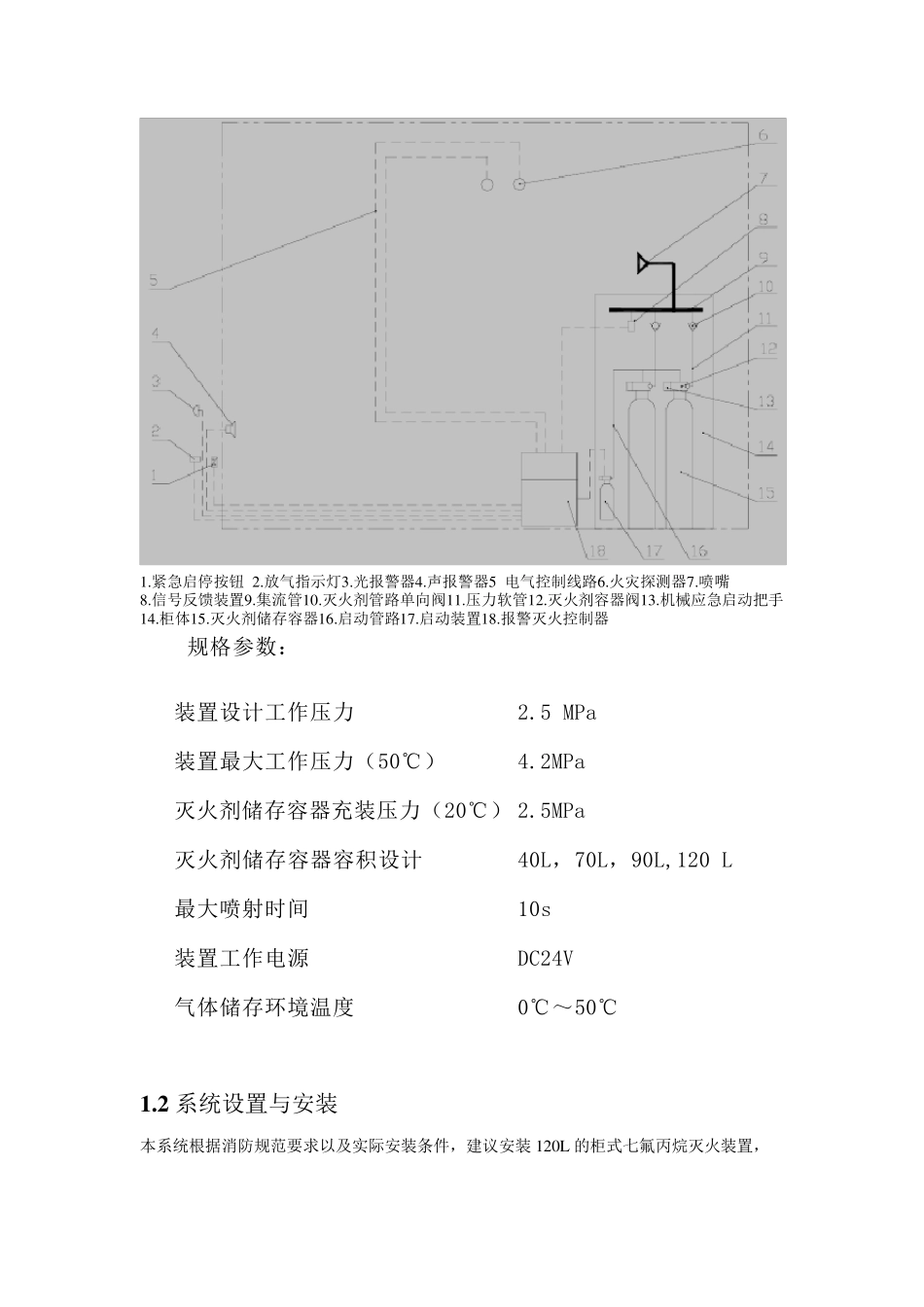

柜式七氟丙烷气体灭火装置 施工方案 1 .1 系统简介 目前系统适宜安装无管网七氟丙烷自动灭火装置,该装置是气体灭火技术应用之一,具有轻便、可移动、安装灵活的特点,外表美观,不破坏防护区内的整洁,火灾时能自动启动喷放灭火剂的灭火装置。喷射时间短,灭火速度快,该装置可配柜式灭火系统专用的单区气体控制盘(见 GST 单区气体控制盘安装使用说明书)。启动方式为自动控制、手动电气控制和机械应急手动控制三种。自动控制、手动电气控制可进行切换。一般情况下应使用手动控制,在保护区无人的情况下可以转换为自动控制。当自动控制和手动电气控制不能执行时,应采用机械应急手动控制。 柜式灭火装置不用设置专用的储瓶间,整个柜体设置在防护区内,适用于计算机房、档案馆、贵重物品库、通讯机房等空间较小的防护区,几台柜式装置联用也可以保护较大的防护区。当建筑物内无法设置专用的储瓶间,或虽然有储存间,但输送距离较远,不能满足工程设计要求,或防护区内不便安装系统管网时,可使用本 装置。图 例 : 1.紧急启停按钮 2.放气指示灯3.光报警器4.声报警器5 电气控制线路6.火灾探测器7.喷嘴 8.信号反馈装置9.集流管10.灭火剂管路单向阀11.压力软管12.灭火剂容器阀13.机械应急启动把手14.柜体15.灭火剂储存容器16.启动管路17.启动装置18.报警灭火控制器 规格参数: 1 .2 系统设置与安装 本系统根据消防规范要求以及实际安装条件,建议安装120L 的柜式七氟丙烷灭火装置, 装置设计工作压力 2.5 MPa 装置最大工作压力(50℃) 4.2MPa 灭火剂储存容器充装压力(20℃) 2.5MPa 灭火剂储存容器容积设计 40L,70L,90L,120 L 最大喷射时间 10s 装置工作电源 DC24V 气体储存环境温度 0℃~50℃ 本系统的安装场所应符合下列要求: (1) 环境温度为0℃~50℃,且干燥、通风良好; (2) 空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质,否则必须予以保护,装置不得受到震动和冲击; (3) 整个柜体必须能安装平稳,不允许倾斜; (4) 防护区灭火时应保持封闭条件,除泄压口以外的开口,以及用于该防护区的通风机和通风管道中的防火阀,在喷放七氟丙烷之前,应做到关闭; (5) 当设有外开弹性闭门器或弹簧门时,如果其开口面积不小于泄压口计算面积,不须另设泄压口。 (6) 安装在防护区里的位置应选择能避免接近热源和太阳光直接照射的地方,并靠近墙体安装。喷嘴的喷射方向应朝防护区。 本系统安...
