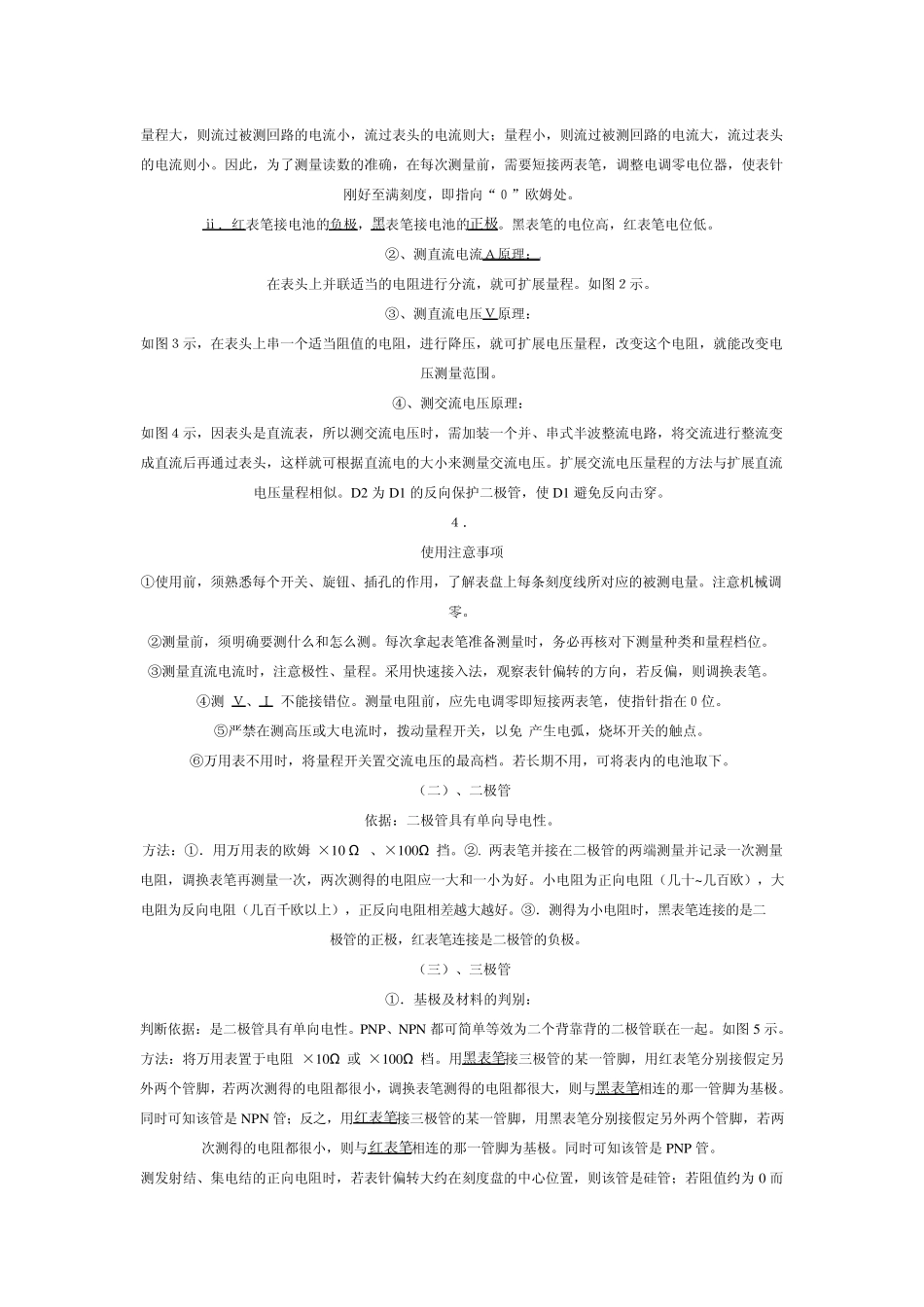

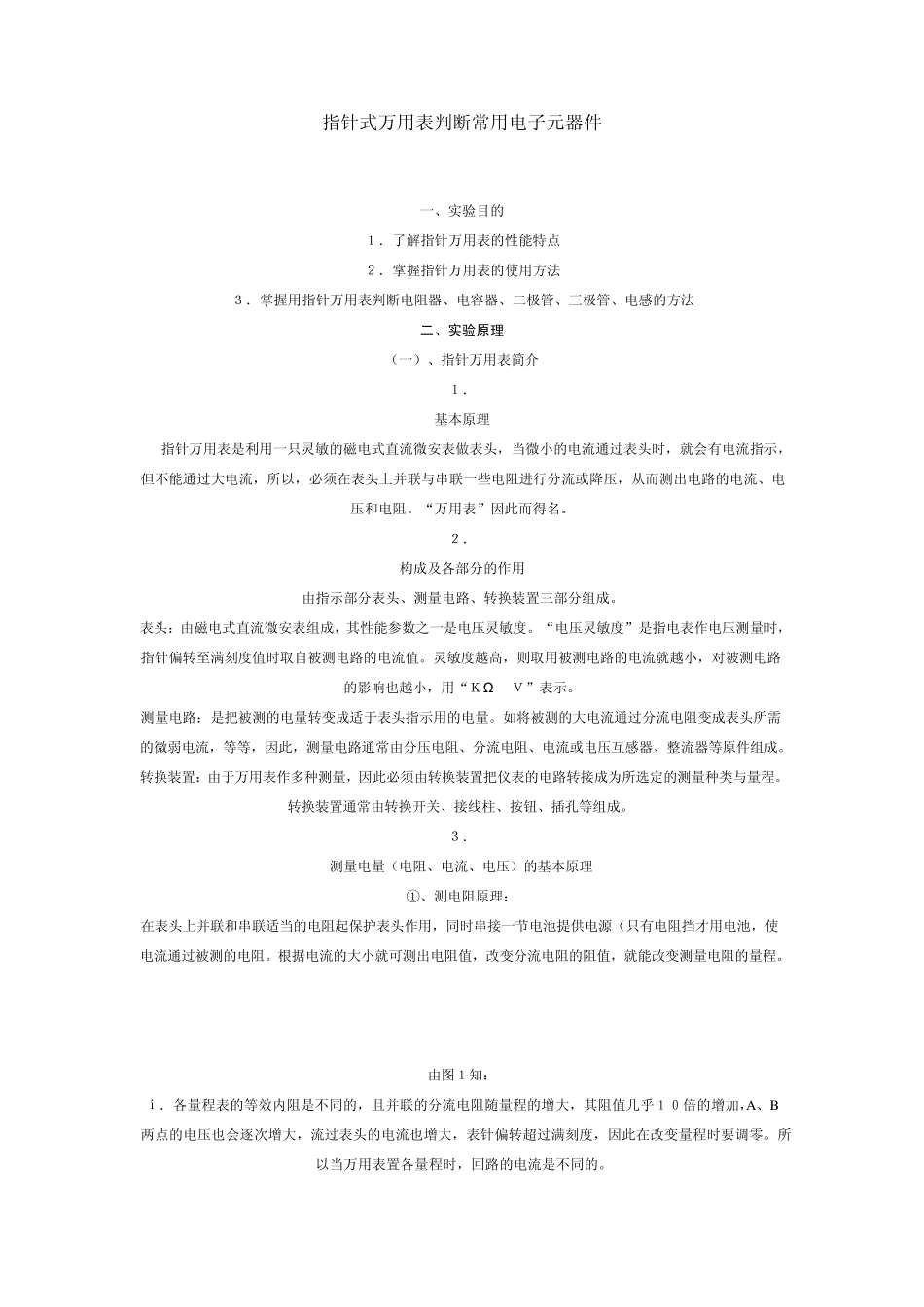

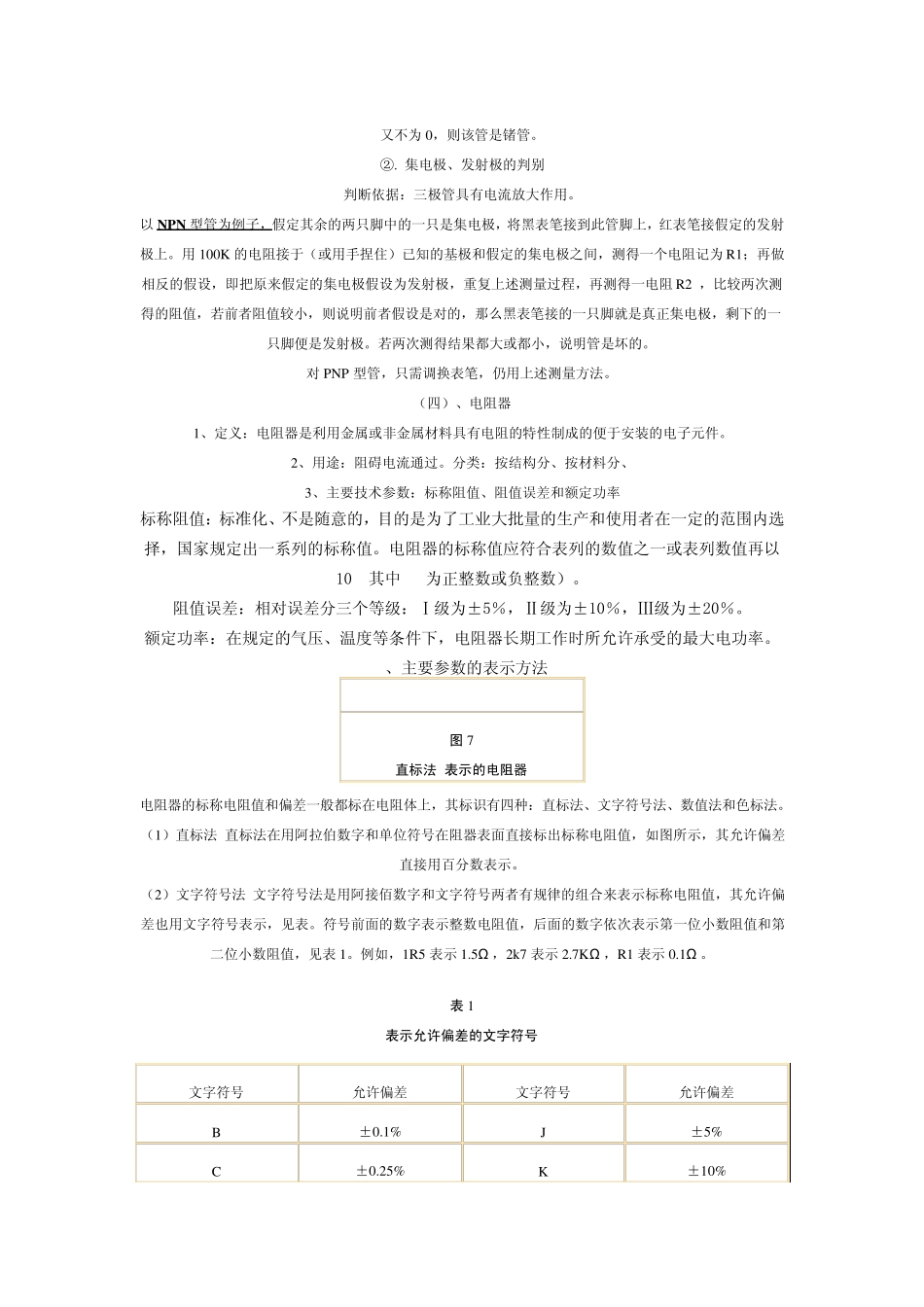

指针式万用表判断常用电子元器件 一、实验目的 １．了解指针万用表的性能特点 ２．掌握指针万用表的使用方法 ３．掌握用指针万用表判断电阻器、电容器、二极管、三极管、电感的方法 二、实验原理 （一）、指针万用表简介 １． 基本原理 指针万用表是利用一只灵敏的磁电式直流微安表做表头，当微小的电流通过表头时，就会有电流指示，但不能通过大电流，所以，必须在表头上并联与串联一些电阻进行分流或降压，从而测出电路的电流、电压和电阻。“万用表”因此而得名。 ２． 构成及各部分的作用 由指示部分表头、测量电路、转换装置三部分组成。 表头：由磁电式直流微安表组成，其性能参数之一是电压灵敏度。“电压灵敏度”是指电表作电压测量时，指针偏转至满刻度值时取自被测电路的电流值。灵敏度越高，则取用被测电路的电流就越小，对被测电路的影响也越小，用“ＫΩ /Ｖ”表示。 测量电路：是把被测的电量转变成适于表头指示用的电量。如将被测的大电流通过分流电阻变成表头所需的微弱电流，等等，因此，测量电路通常由分压电阻、分流电阻、电流或电压互感器、整流器等原件组成。 转换装置：由于万用表作多种测量，因此必须由转换装置把仪表的电路转接成为所选定的测量种类与量程。转换装置通常由转换开关、接线柱、按钮、插孔等组成。 ３． 测量电量（电阻、电流、电压）的基本原理 ①、测电阻原理： 在表头上并联和串联适当的电阻起保护表头作用，同时串接一节电池提供电源（只有电阻挡才用电池，使电流通过被测的电阻。根据电流的大小就可测出电阻值，改变分流电阻的阻值，就能改变测量电阻的量程。 由图１知： ⅰ．各量程表的等效内阻是不同的，且并联的分流电阻随量程的增大，其阻值几乎１０倍的增加，A、B两点的电压也会逐次增大，流过表头的电流也增大，表针偏转超过满刻度，因此在改变量程时要调零。所以当万用表置各量程时，回路的电流是不同的。 量程大，则流过被测回路的电流小，流过表头的电流则大；量程小，则流过被测回路的电流大，流过表头的电流则小。因此，为了测量读数的准确，在每次测量前，需要短接两表笔，调整电调零电位器，使表针刚好至满刻度，即指向“０”欧姆处。 ⅱ．红表笔接电池的负极，黑表笔接电池的正极。黑表笔的电位高，红表笔电位低。 ②、测直流电流Ａ原理： 在表头上并联适当的电阻进行分流，就可扩展量程。如图２示。 ③、测直流电压Ｖ原理： 如图３示，在表头上串一个适当阻...
