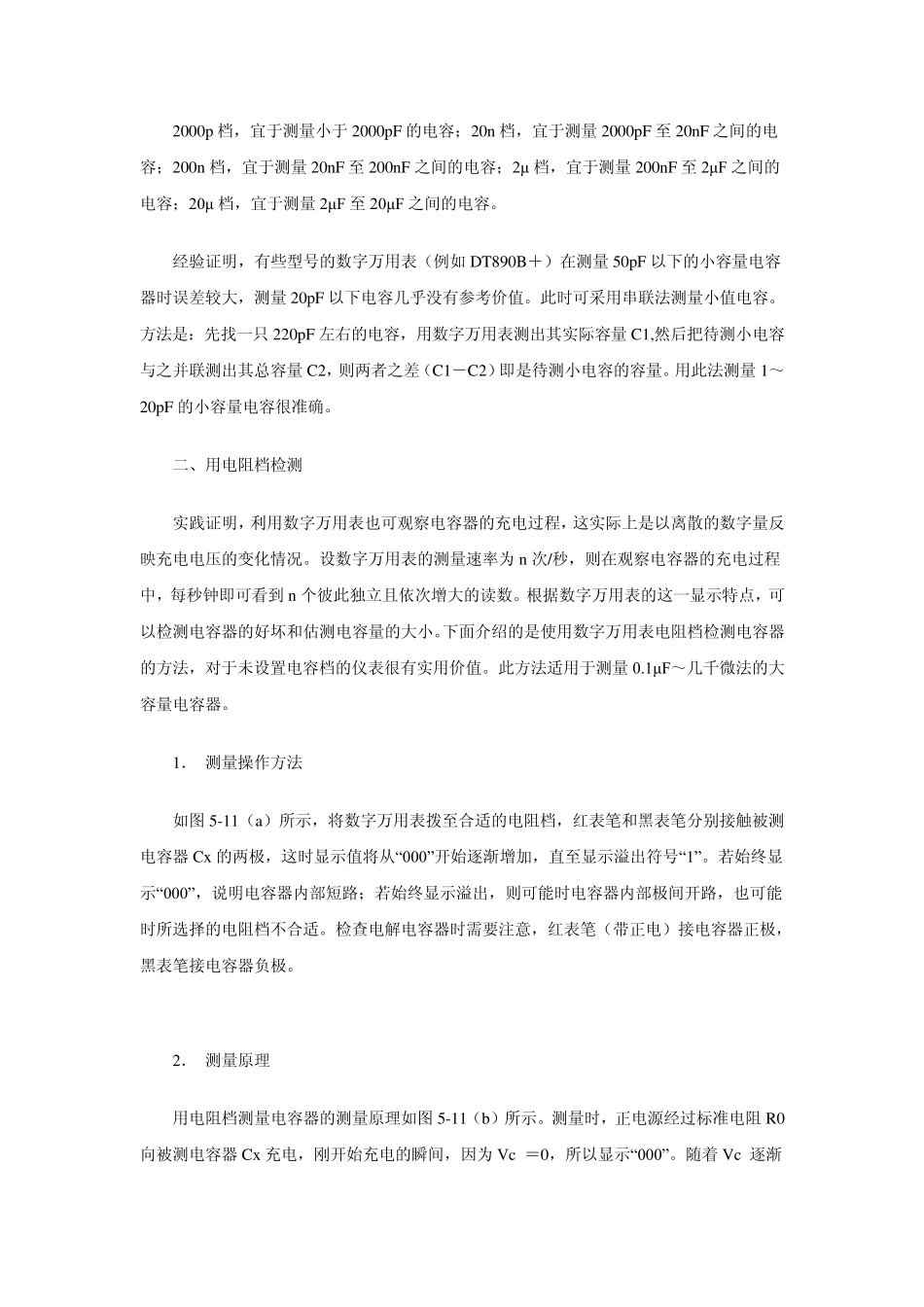

万用表测电容方法_第1页
1/9
万用表测电容方法_第2页
2/9

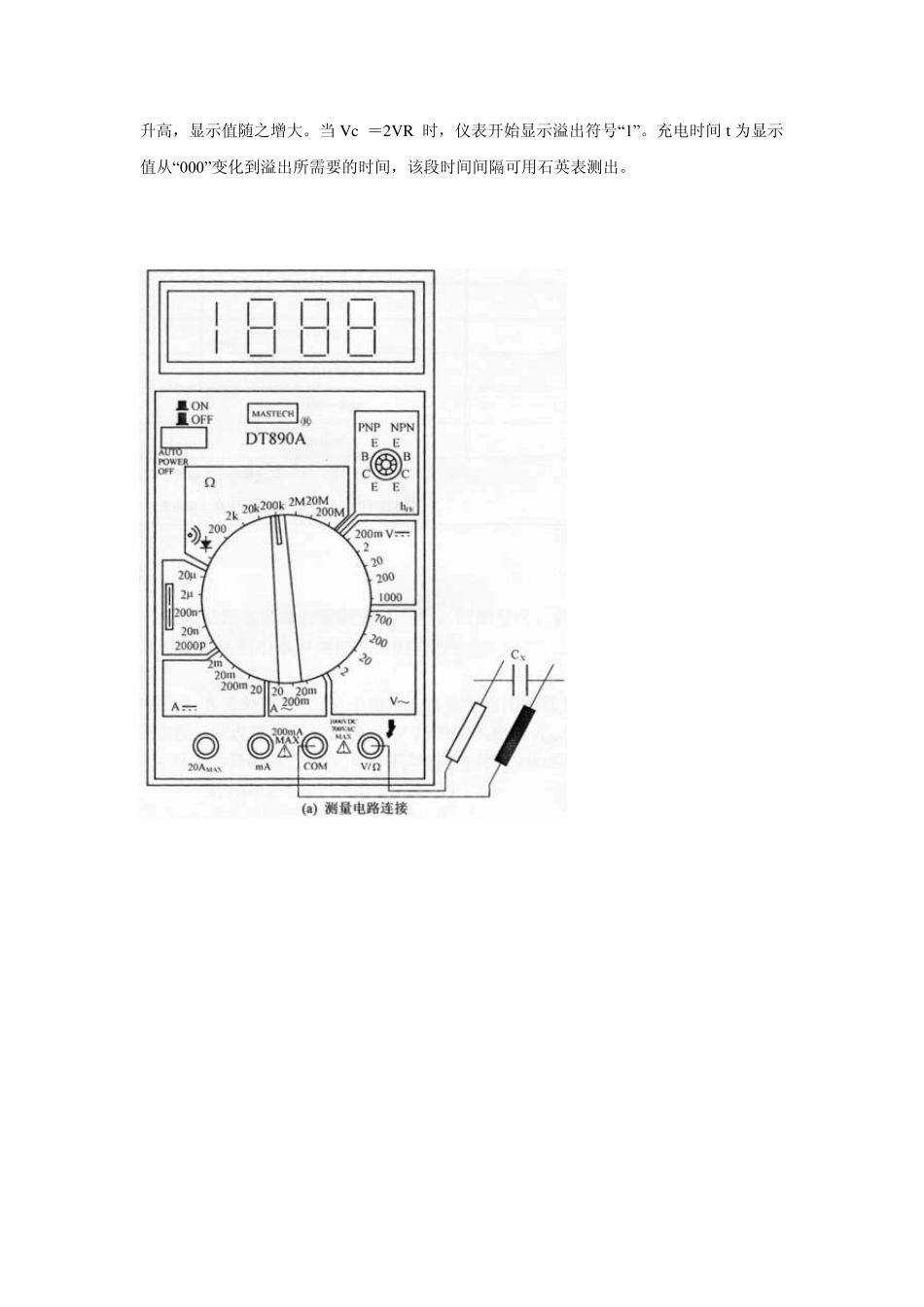

万用表测电容方法_第3页
3/9

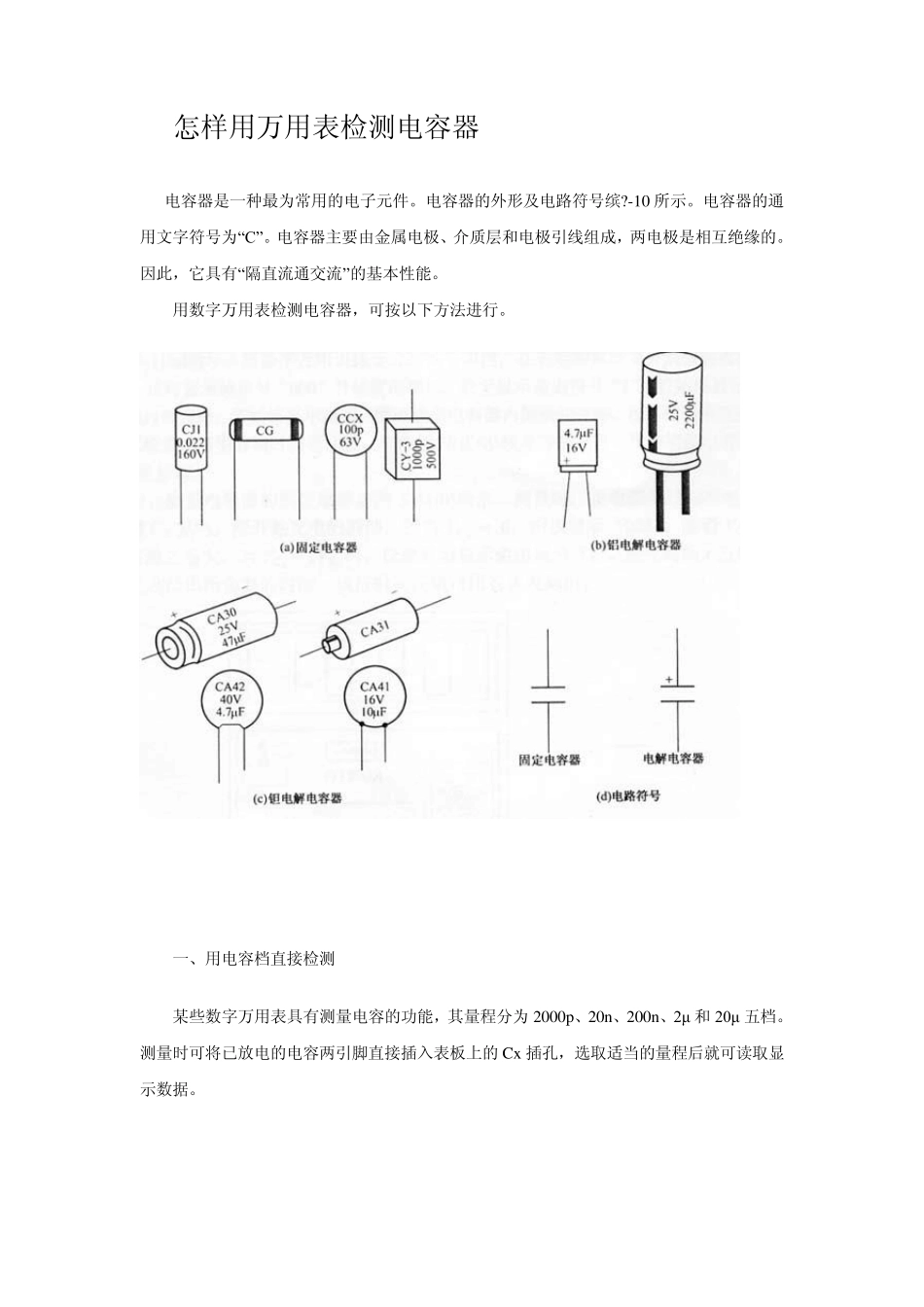

怎样用万用表检测电容器 电容器是一种最为常用的电子元件。电容器的外形及电路符号缤?-10 所示。电容器的通用文字符号为“C” 。电容器主要由金属电极、介质层和电极引线组成,两电极是相互绝缘的。因此,它具有“隔直流通交流” 的基本性能。 用数字万用表检测电容器,可按以下方法进行。 一、用电容档直接检测 某些数字万用表具有测量电容的功能,其量程分为2000p、20n、200n、2μ 和 20μ 五档。测量时可将已放电的电容两引脚直接插入表板上的Cx插孔,选取适当的量程后就可读取显示数据。 2000p 档,宜于测量小于2000pF 的电容;20n 档,宜于测量2000pF 至20nF 之间的电容;200n 档,宜于测量20nF 至200nF 之间的电容;2μ 档,宜于测量200nF 至2μF 之间的电容;20μ 档,宜于测量2μF 至20μF 之间的电容。 经验证明,有些型号的数字万用表(例如DT890B+)在测量50pF 以下的小容量电容器时误差较大,测量20pF 以下电容几乎没有参考价值。此时可采用串联法测量小值电容。方法是:先找一只220pF 左右的电容,用数字万用表测出其实际容量C1,然后把待测小电容与之并联测出其总容量C2,则两者之差(C1-C2)即是待测小电容的容量。用此法测量1~20pF 的小容量电容很准确。 二、用电阻档检测 实践证明,利用数字万用表也可观察电容器的充电过程,这实际上是以离散的数字量反映充电电压的变化情况。设数字万用表的测量速率为 n 次/秒,则在观察电容器的充电过程中,每秒钟即可看到 n 个彼此独立且依次增大的读数。根据数字万用表的这一显示特点,可以检测电容器的好坏和估测电容量的大小。下面介绍的是使用数字万用表电阻档检测电容器的方法,对于未设置电容档的仪表很有实用价值。此方法适用于测量0.1μF~几千微法的大容量电容器。 1. 测量操作方法 如图 5-11(a)所示,将数字万用表拨至合适的电阻档,红表笔和黑表笔分别接触被测电容器Cx 的两极,这时显示值将从“000”开始逐渐增加,直至显示溢出符号“1”。若始终显示“000”,说明电容器内部短路;若始终显示溢出,则可能时电容器内部极间开路,也可能时所选择的电阻档不合适。检查电解电容器时需要注意,红表笔(带正电)接电容器正极,黑表笔接电容器负极。 2. 测量原理 用电阻档测量电容器的测量原理如图 5-11(b)所示。测量时,正电源经过标准电阻 R0向被测电容器Cx 充电,刚开始充电的瞬间,因为 Vc =0,所以显示“000”。随着 ...
