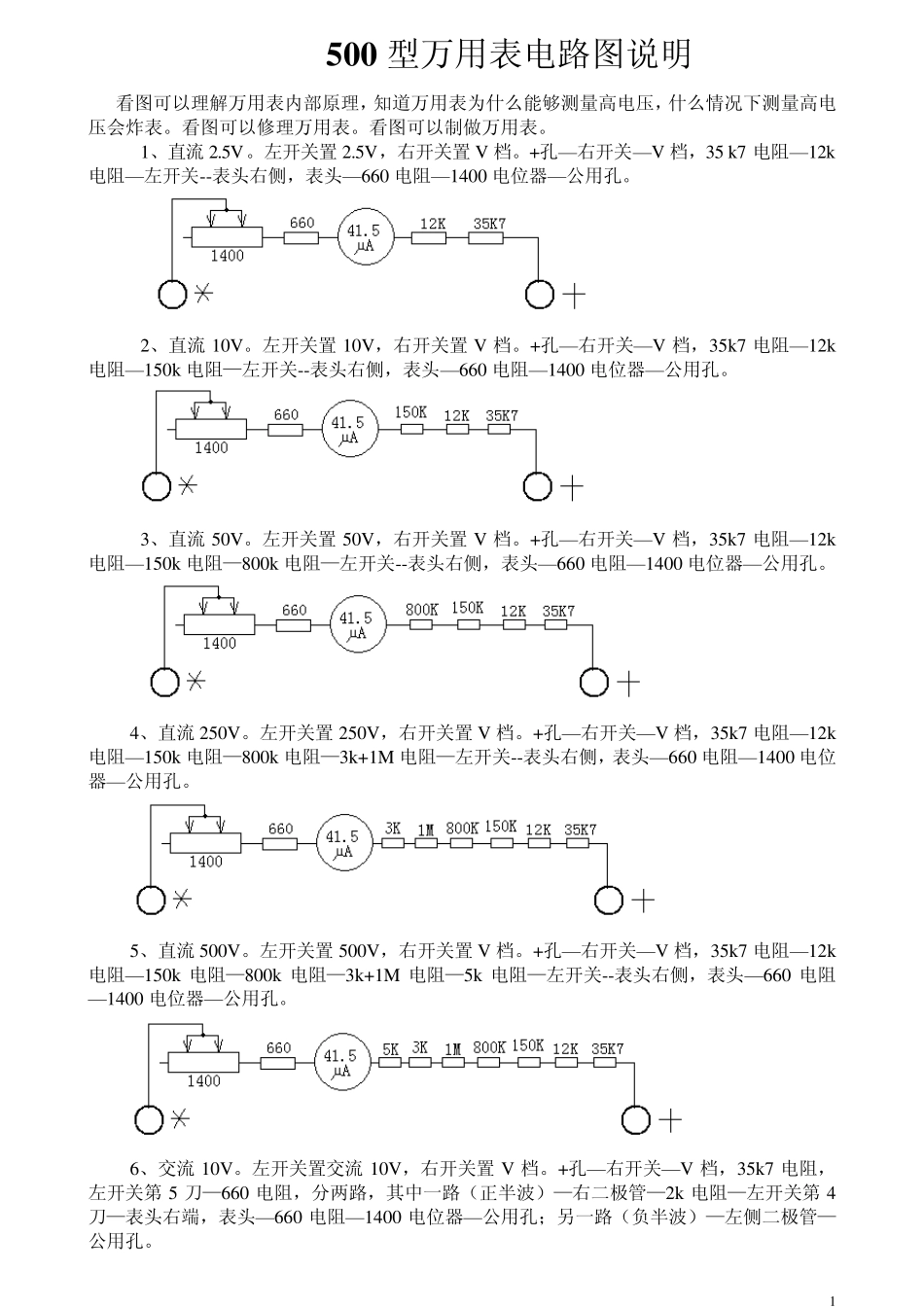

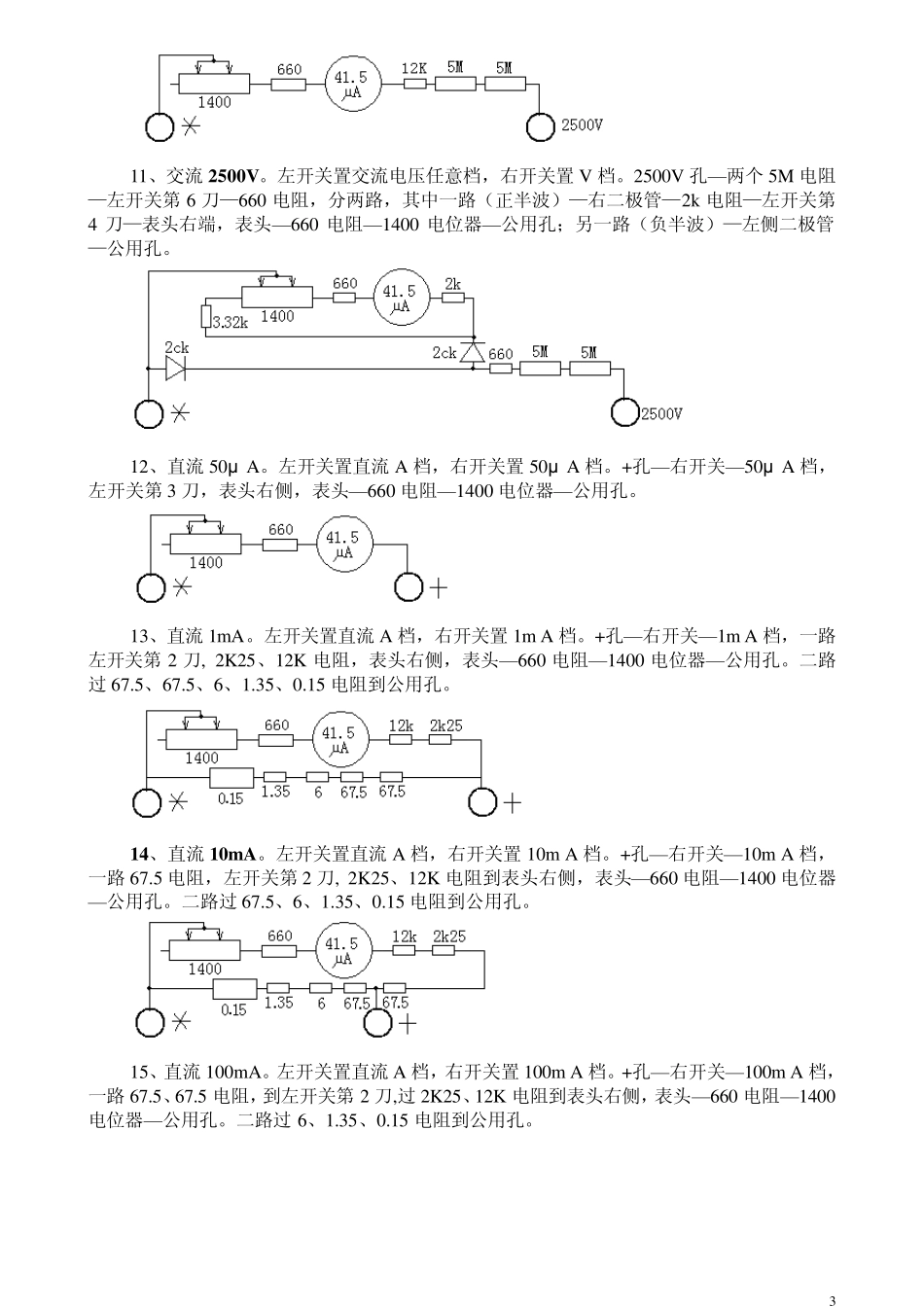

1 5 0 0 型万用表电路图说明 看图可以理解万用表内部原理,知道万用表为什么能够测量高电压,什么情况下测量高电压会炸表。看图可以修理万用表。看图可以制做万用表。 1、直流2.5V。左开关置2.5V,右开关置V 档。+孔—右开关—V 档,35 k7 电阻—12k电阻—左开关--表头右侧,表头—660 电阻—1400 电位器—公用孔。 2、直流10V。左开关置10V,右开关置V 档。+孔—右开关—V 档,35k7 电阻—12k电阻—150k电阻—左开关--表头右侧,表头—660 电阻—1400 电位器—公用孔。 3、直流50V。左开关置50V,右开关置V 档。+孔—右开关—V 档,35k7 电阻—12k电阻—150k电阻—800k电阻—左开关--表头右侧,表头—660 电阻—1400 电位器—公用孔。 4、直流250V。左开关置250V,右开关置V 档。+孔—右开关—V 档,35k7 电阻—12k电阻—150k电阻—800k电阻—3k+1M 电阻—左开关--表头右侧,表头—660 电阻—1400 电位器—公用孔。 5、直流500V。左开关置500V,右开关置V 档。+孔—右开关—V 档,35k7 电阻—12k电阻—150k 电阻—800k 电阻—3k+1M 电阻—5k 电阻—左开关--表头右侧,表头—660 电阻—1400 电位器—公用孔。 6、交流10V。左开关置交流10V,右开关置V 档。+孔—右开关—V 档,35k7 电阻,左开关第 5 刀—660 电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第 4刀—表头右端,表头—660 电阻—1400 电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。 2 7、交流50V。左开关置交流50V,右开关置V 档。+孔—右开关—V 档,35k7 电阻、12k、150k 电阻,左开关第5 刀—660 电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4 刀—表头右端,表头—660 电阻—1400 电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。 8、交流250V 。左开关置交流250V,右开关置V 档。+孔—右开关—V 档,35k7 电阻、12k、150k、800k电阻,左开关第5 刀—660 电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4 刀—表头右端,表头—660 电阻—1400 电位器—公用孔;另一路(负半波)—左侧二极管—公用孔。 9、交流500V 。左开关置交流500V,右开关置V 档。+孔—右开关—V 档,35k7 电阻、12k、150k、800k、1M 电阻,左开关第5 刀—660 电阻,分两路,其中一路(正半波)—右二极管—2k电阻—左开关第4 刀—表头右端,表头—660...
