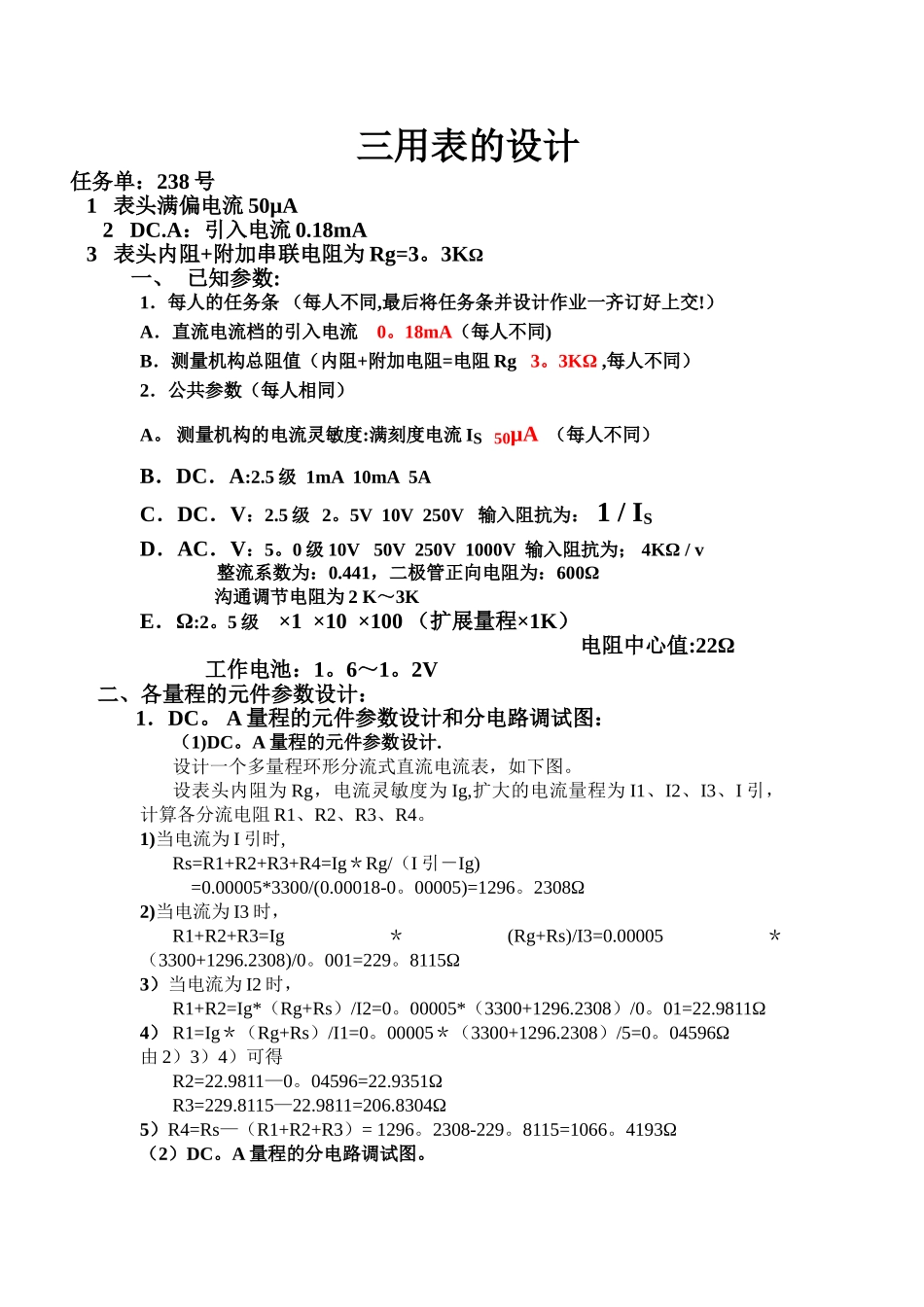

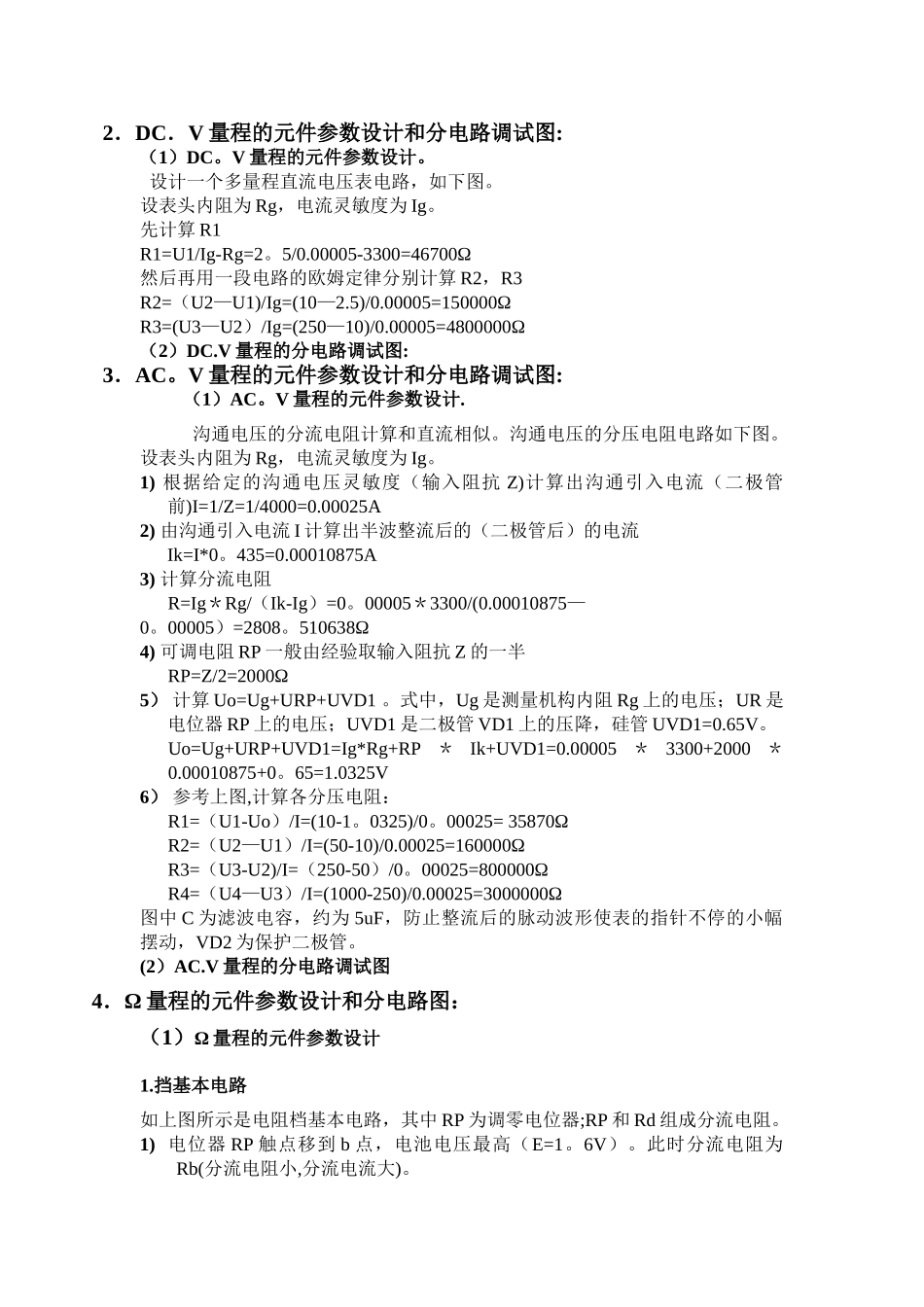

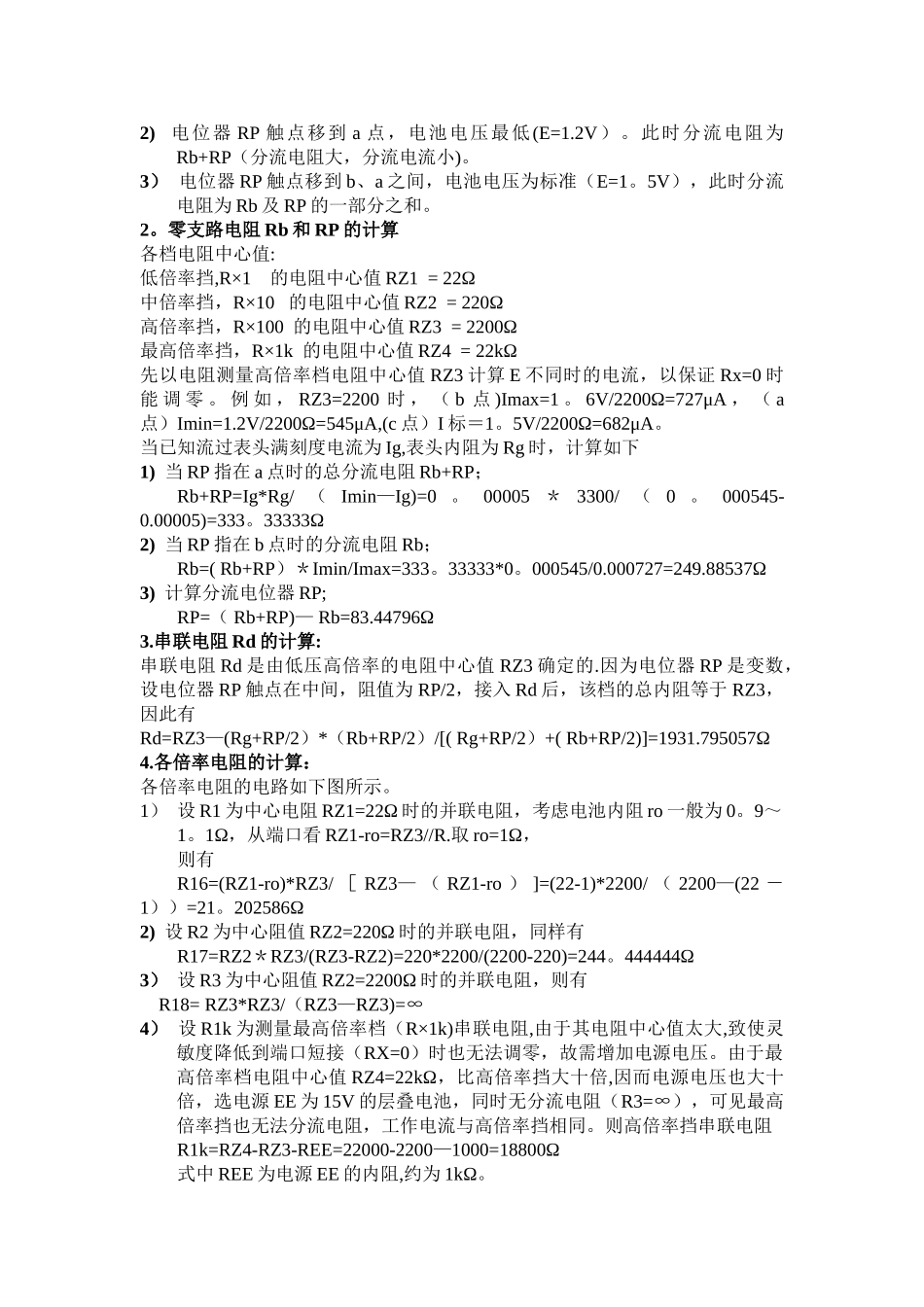

三用表的设计任务单：238 号 1 表头满偏电流 50μA2 DC.A：引入电流 0.18mA 3 表头内阻+附加串联电阻为 Rg=3。3KΩ一、 已知参数:1．每人的任务条 （每人不同,最后将任务条并设计作业一齐订好上交!）A．直流电流档的引入电流 0。18mA（每人不同) B．测量机构总阻值（内阻+附加电阻=电阻 Rg 3。3KΩ ,每人不同）2．公共参数（每人相同）A。 测量机构的电流灵敏度:满刻度电流 IS 50μA （每人不同）B．DC．A:2.5 级 1mA 10mA 5AC．DC．V：2.5 级 2。5V 10V 250V 输入阻抗为： 1 / IS D．AC．V：5。0 级 10V 50V 250V 1000V 输入阻抗为； 4KΩ / v 整流系数为：0.441，二极管正向电阻为：600Ω 沟通调节电阻为 2 K～3K E．Ω:2。5 级 ×1 ×10 ×100 （扩展量程×1K） 电阻中心值:22Ω 工作电池：1。6～1。2V 二、各量程的元件参数设计：1．DC。 A 量程的元件参数设计和分电路调试图：（1)DC。A 量程的元件参数设计.设计一个多量程环形分流式直流电流表，如下图。设表头内阻为 Rg，电流灵敏度为 Ig,扩大的电流量程为 I1、I2、I3、I 引，计算各分流电阻 R1、R2、R3、R4。1)当电流为 I 引时,Rs=R1+R2+R3+R4=Ig＊Rg/（I 引－Ig)=0.00005*3300/(0.00018-0。00005)=1296。2308Ω2)当电流为 I3 时，R1+R2+R3=Ig＊(Rg+Rs)/I3=0.00005＊（3300+1296.2308)/0。001=229。8115Ω3）当电流为 I2 时，R1+R2=Ig*（Rg+Rs）/I2=0。00005*（3300+1296.2308）/0。01=22.9811Ω4） R1=Ig＊（Rg+Rs）/I1=0。00005＊（3300+1296.2308）/5=0。04596Ω由 2）3）4）可得R2=22.9811—0。04596=22.9351ΩR3=229.8115—22.9811=206.8304Ω5）R4=Rs—（R1+R2+R3）= 1296。2308-229。8115=1066。4193Ω（2）DC。A 量程的分电路调试图。 2．DC．V 量程的元件参数设计和分电路调试图:（1）DC。V 量程的元件参数设计。设计一个多量程直流电压表电路，如下图。设表头内阻为 Rg，电流灵敏度为 Ig。先计算 R1R1=U1/Ig-Rg=2。5/0.00005-3300=46700Ω然后再用一段电路的欧姆定律分别计算 R2，R3R2=（U2—U1)/Ig=(10—2.5)/0.00005=150000ΩR3=(U3—U2）/Ig=(250—10)/0.00005=4800000Ω（2）DC.V 量程的分电路调试图: 3．AC。V 量程的元件参数设计和分电路调试图:（1）AC。V 量程的元件参数设计.沟通电压的分流电阻计算和直流相似。沟通电压的分压电阻电路如下图。设表头内阻为 Rg，电流灵敏度为 I...
