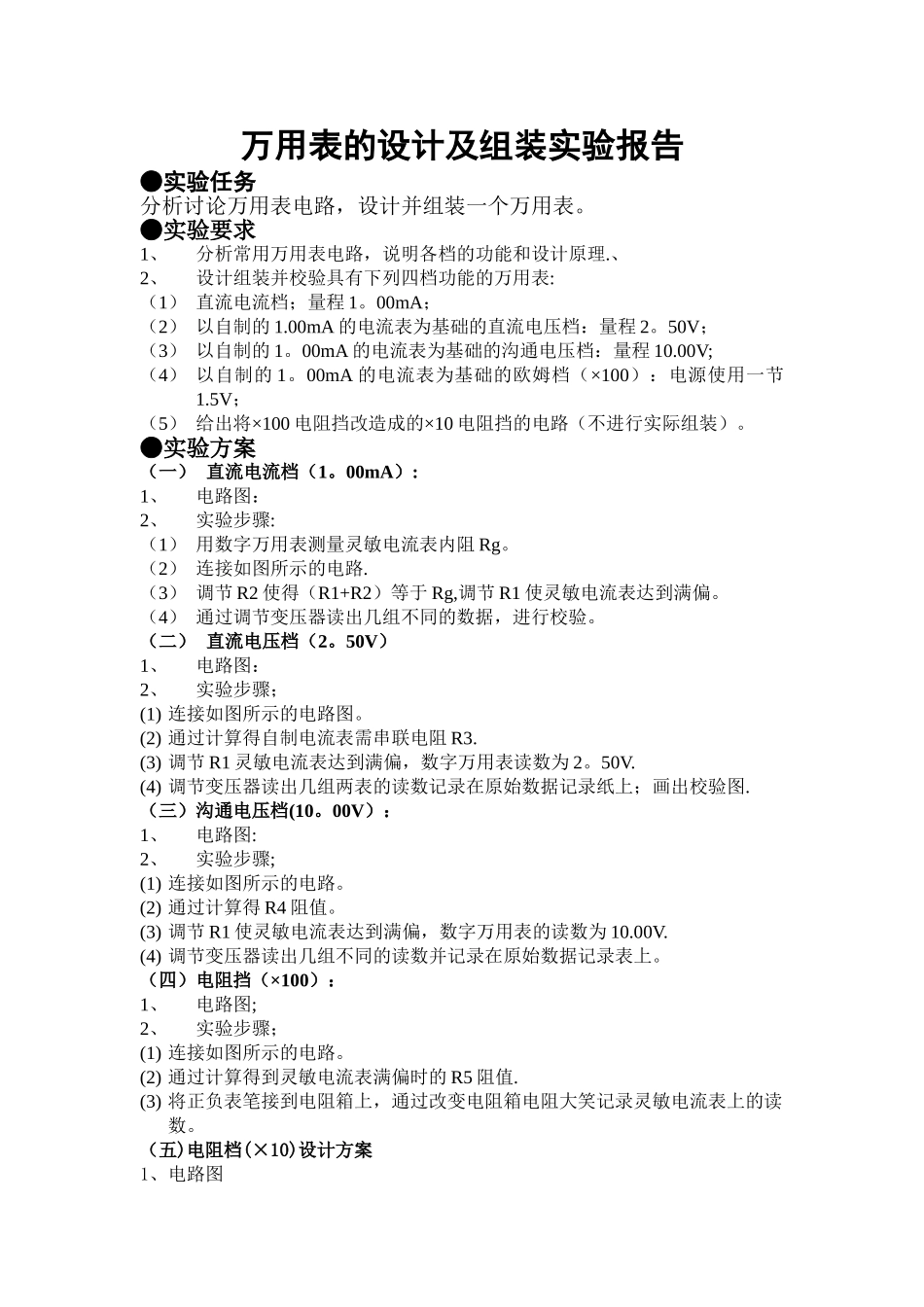

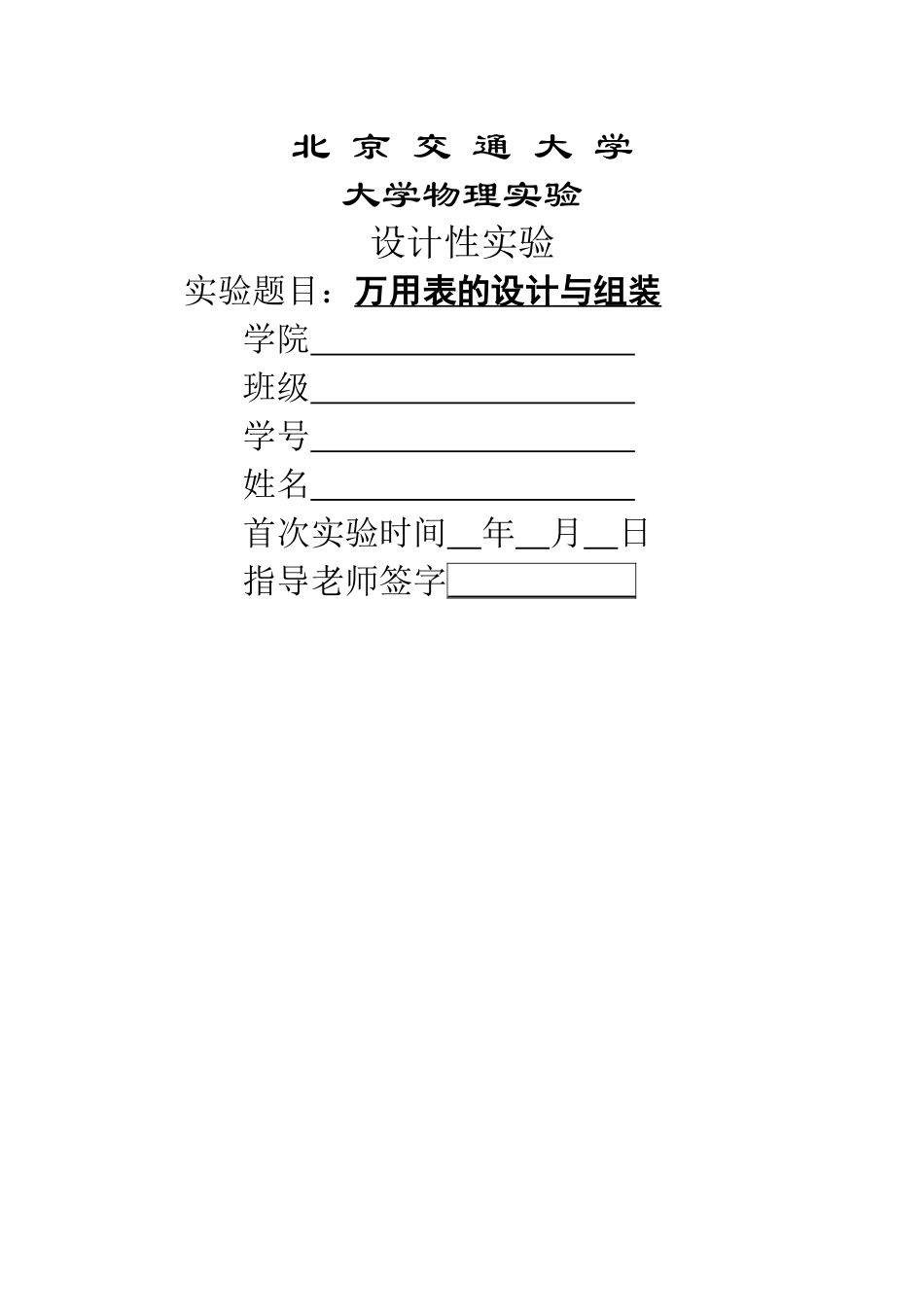

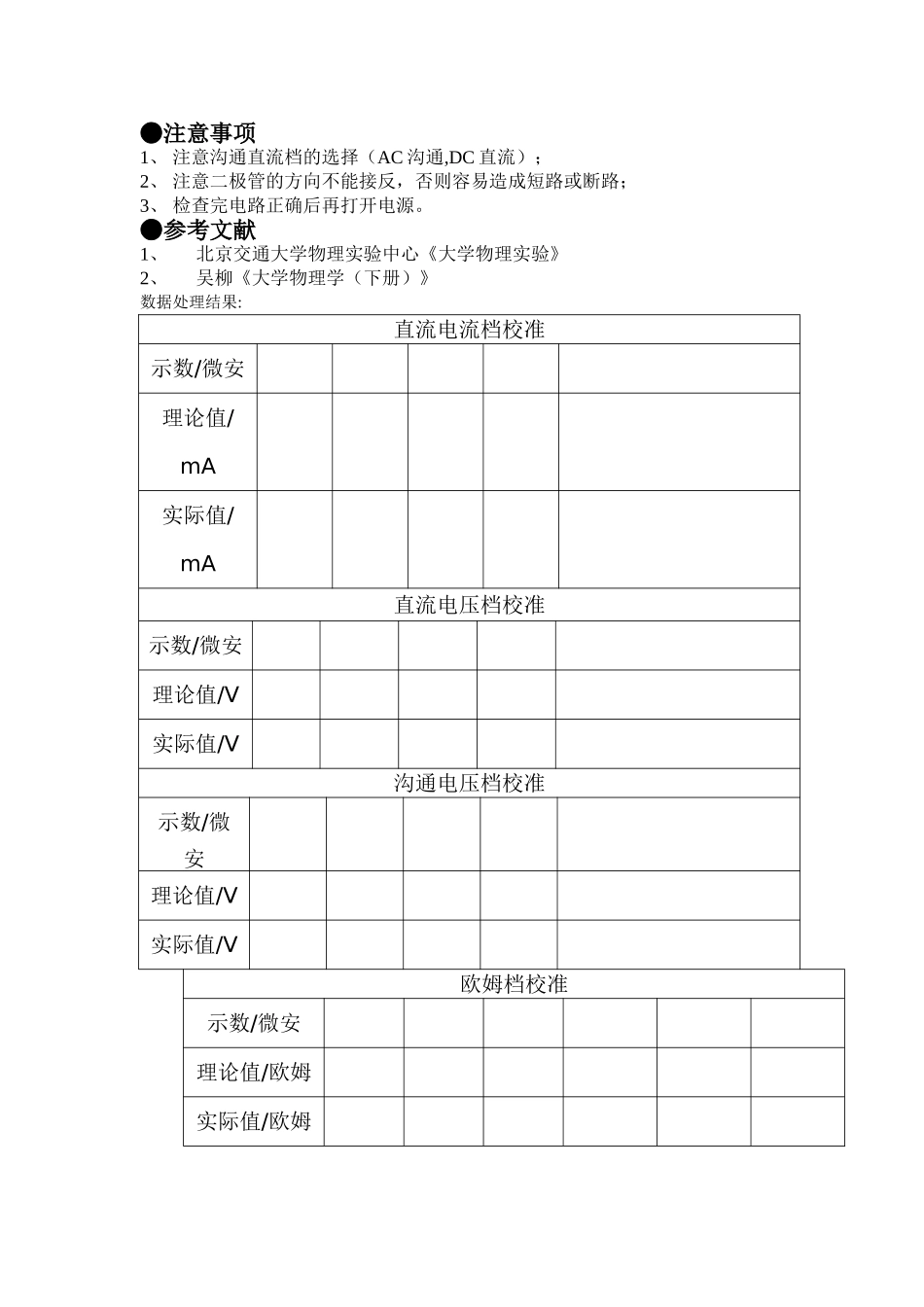

北 京 交 通 大 学大学物理实验设计性实验实验题目：万用表的设计与组装学院 班级 学号 姓名 首次实验时间 年 月 日指导老师签字 万用表的设计及组装实验报告●实验任务分析讨论万用表电路，设计并组装一个万用表。●实验要求1、分析常用万用表电路，说明各档的功能和设计原理.、2、设计组装并校验具有下列四档功能的万用表:（1） 直流电流档；量程 1。00mA；（2） 以自制的 1.00mA 的电流表为基础的直流电压档：量程 2。50V；（3） 以自制的 1。00mA 的电流表为基础的沟通电压档：量程 10.00V;（4） 以自制的 1。00mA 的电流表为基础的欧姆档（×100）：电源使用一节1.5V；（5） 给出将×100 电阻挡改造成的×10 电阻挡的电路（不进行实际组装）。●实验方案（一） 直流电流档（1。00mA）:1、电路图：2、实验步骤:（1） 用数字万用表测量灵敏电流表内阻 Rg。（2） 连接如图所示的电路.（3） 调节 R2 使得（R1+R2）等于 Rg,调节 R1 使灵敏电流表达到满偏。（4） 通过调节变压器读出几组不同的数据，进行校验。（二） 直流电压档（2。50V）1、电路图：2、实验步骤；(1) 连接如图所示的电路图。(2) 通过计算得自制电流表需串联电阻 R3.(3) 调节 R1 灵敏电流表达到满偏，数字万用表读数为 2。50V.(4) 调节变压器读出几组两表的读数记录在原始数据记录纸上；画出校验图.（三）沟通电压档(10。00V）：1、电路图:2、实验步骤;(1) 连接如图所示的电路。(2) 通过计算得 R4 阻值。(3) 调节 R1 使灵敏电流表达到满偏，数字万用表的读数为 10.00V.(4) 调节变压器读出几组不同的读数并记录在原始数据记录表上。（四）电阻挡（×100）：1、电路图;2、实验步骤；(1) 连接如图所示的电路。(2) 通过计算得到灵敏电流表满偏时的 R5 阻值.(3) 将正负表笔接到电阻箱上，通过改变电阻箱电阻大笑记录灵敏电流表上的读数。（五)电阻档(×10)设计方案1、电路图●注意事项1、 注意沟通直流档的选择（AC 沟通,DC 直流）；2、 注意二极管的方向不能接反，否则容易造成短路或断路；3、 检查完电路正确后再打开电源。●参考文献1、北京交通大学物理实验中心《大学物理实验》2、吴柳《大学物理学（下册）》数据处理结果:直流电流档校准示数/微安 理论值/mA实际值/mA 直流电压档校准 示数/微安 理论值/V 实际值/V沟通电压档校准示数/微安理论值/V 实际值/V欧姆档校准示数/微安 理论值/欧姆 实际值/欧姆
