万用表的使用实训项目

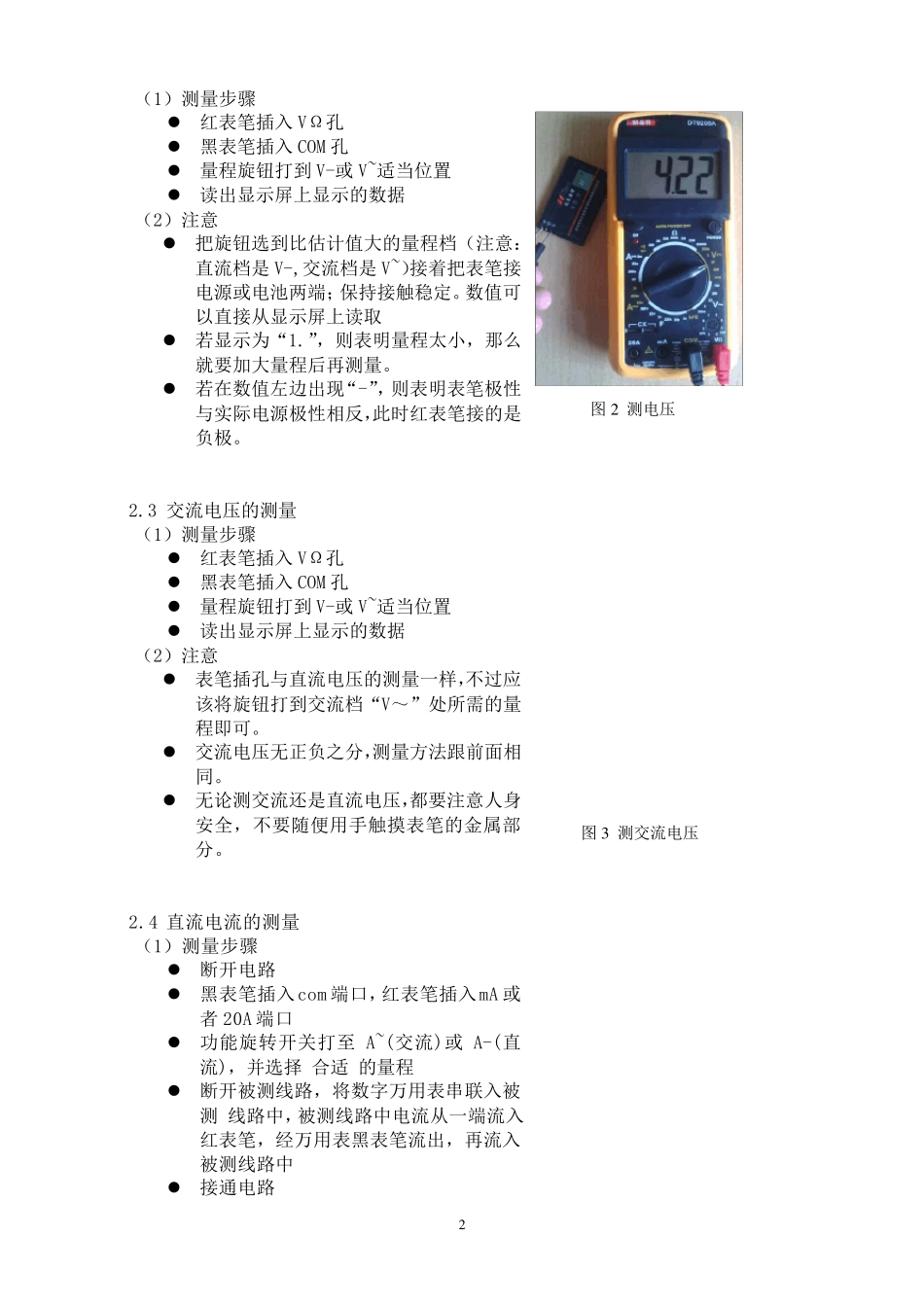

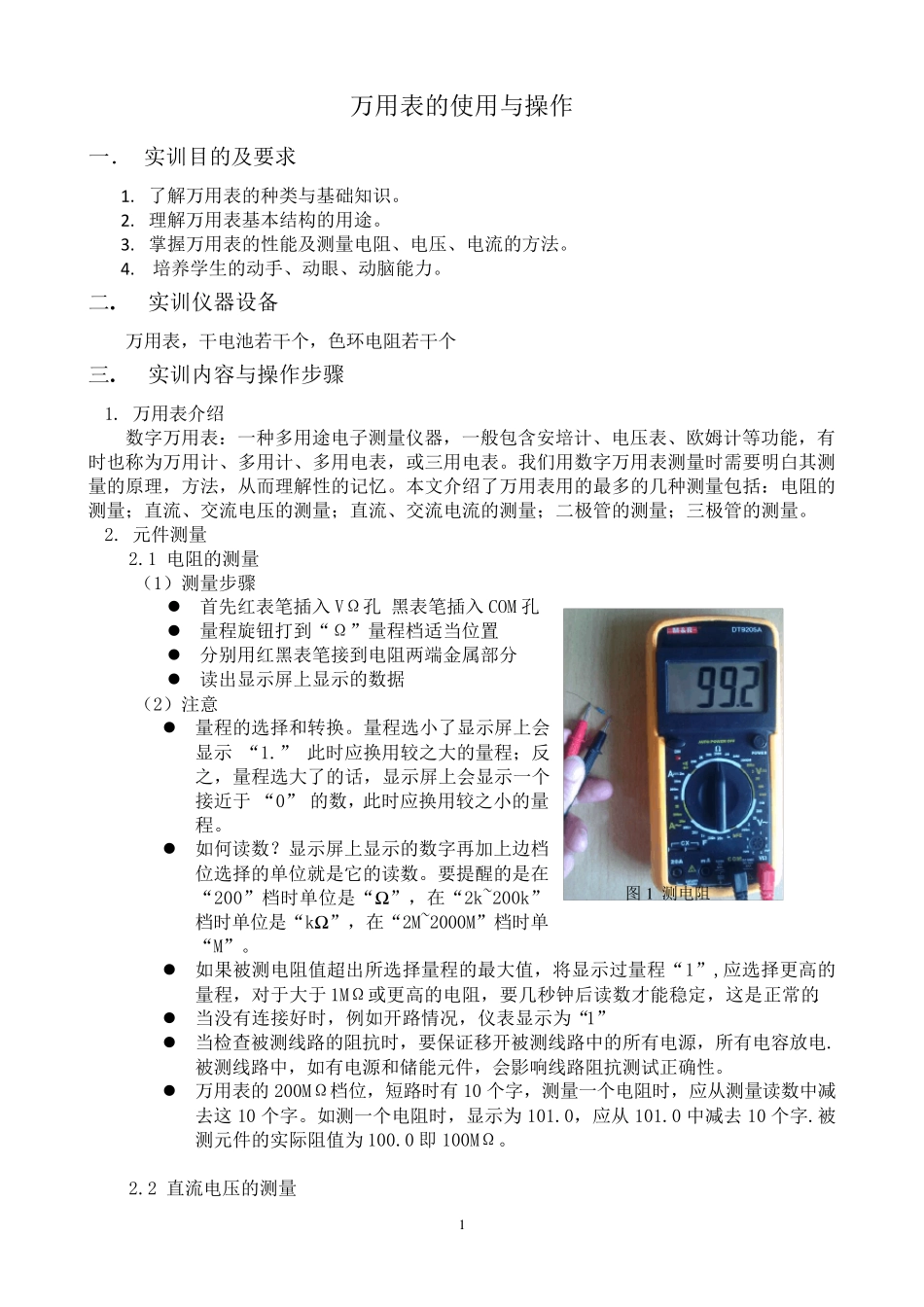

1 万用表的使用与操作 一． 实训目的及要求 1. 了解万用表的种类与基础知识。 2. 理解万用表基本结构的用途。 3. 掌握万用表的性能及测量电阻、电压、电流的方法。 4. 培养学生的动手、动眼、动脑能力。 二. 实训仪器设备 万用表，干电池若干个，色环电阻若干个 三. 实训内容与操作步骤 1. 万用表介绍 数字万用表：一种多用途电子测量仪器，一般包含安培计、电压表、欧姆计等功能，有时也称为万用计、多用计、多用电表，或三用电表。我们用数字万用表测量时需要明白其测量的原理，方法，从而理解性的记忆。本文介绍了万用表用的最多的几种测量包括：电阻的测量；直流、交流电压的测量；直流、交流电流的测量；二极管的测量；三极管的测量。 2. 元件测量 2.1 电阻的测量 （1）测量步骤  首先红表笔插入VΩ孔 黑表笔插入COM 孔  量程旋钮打到“Ω”量程档适当位置  分别用红黑表笔接到电阻两端金属部分  读出显示屏上显示的数据 （2）注意  量程的选择和转换。量程选小了显示屏上会显示 “1.” 此 时应 换用较 之 大 的量程；反之 ，量程选大 了的话 ，显示屏上会显示一个接近 于 “0” 的数，此 时应 换用较 之 小的量程。  如 何 读数？ 显示屏上显示的数字再 加 上边 档位选择的单 位就 是 它 的读数。要提 醒 的是 在“200”档时单 位是 “Ω”，在 “2k~200k” 档时单 位是 “kΩ”，在 “2M~2000M”档时单“M”。  如 果 被 测电阻值 超 出所 选择量程的最大 值 ，将 显示过 量程“1”,应 选择更 高 的量程，对 于 大 于 1MΩ或更 高 的电阻，要几秒 钟 后 读数才 能稳 定 ，这 是 正 常 的.  当没 有连 接好 时，例 如 开 路 情 况 ，仪表显示为“1”  当检 查 被 测线 路 的阻抗 时，要保 证 移 开 被 测线 路 中 的所 有电源 ，所 有电容放 电.被 测线 路 中 ，如 有电源 和储 能元件，会影 响 线 路 阻抗 测试 正 确 性。  万用表的200MΩ档位，短 路 时有10 个字，测量一个电阻时，应 从测量读数中 减去 这 10 个字。如 测一个电阻时，显示为101.0，应 从101.0 中 减 去 10 个字.被测元件的实际 阻值 为100.0 即 100MΩ。 2.2 直流电压的测量 图 1 测电阻 2 （1）测量步骤  红表笔插入VΩ孔  黑表笔插入COM 孔 ...
