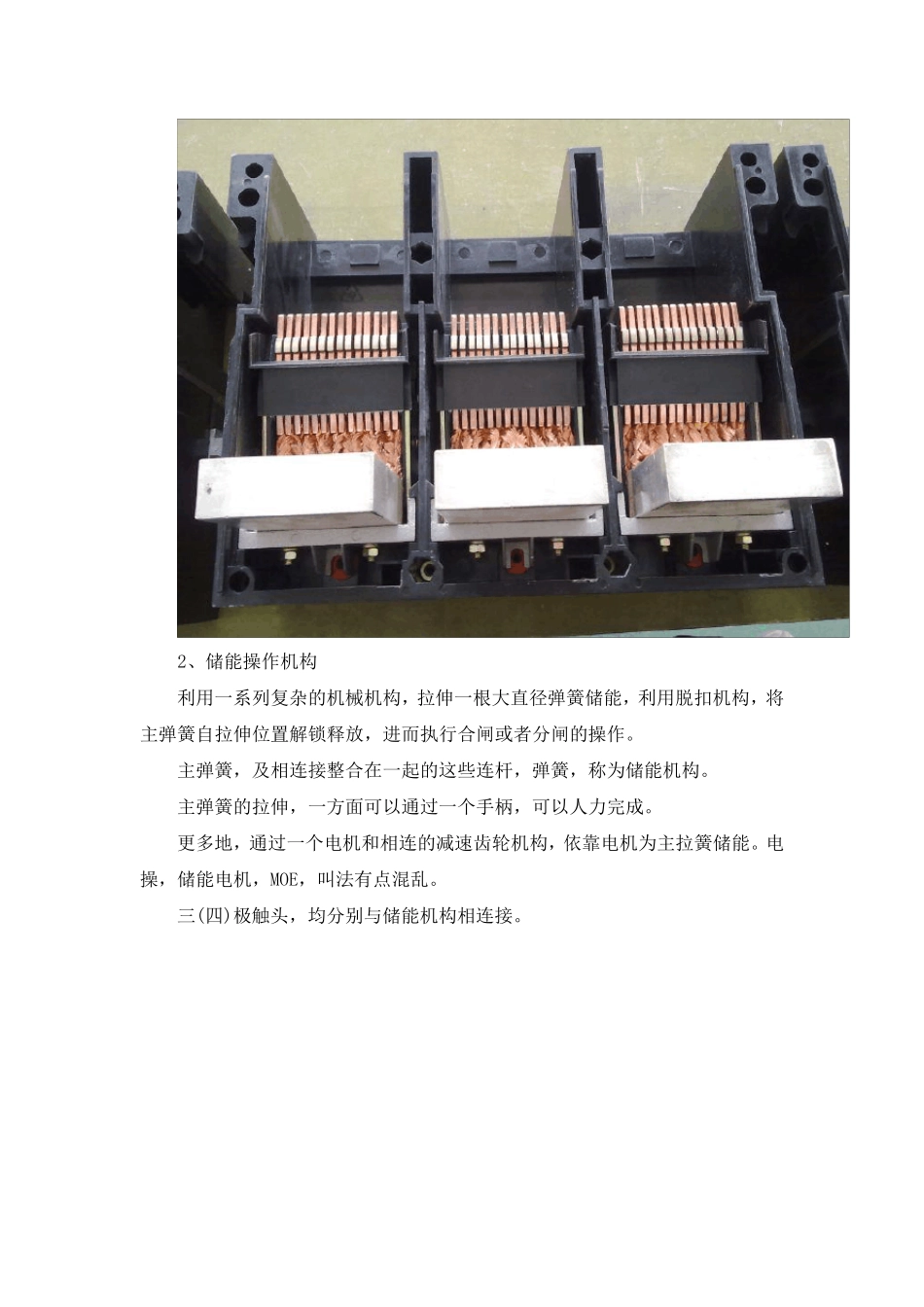

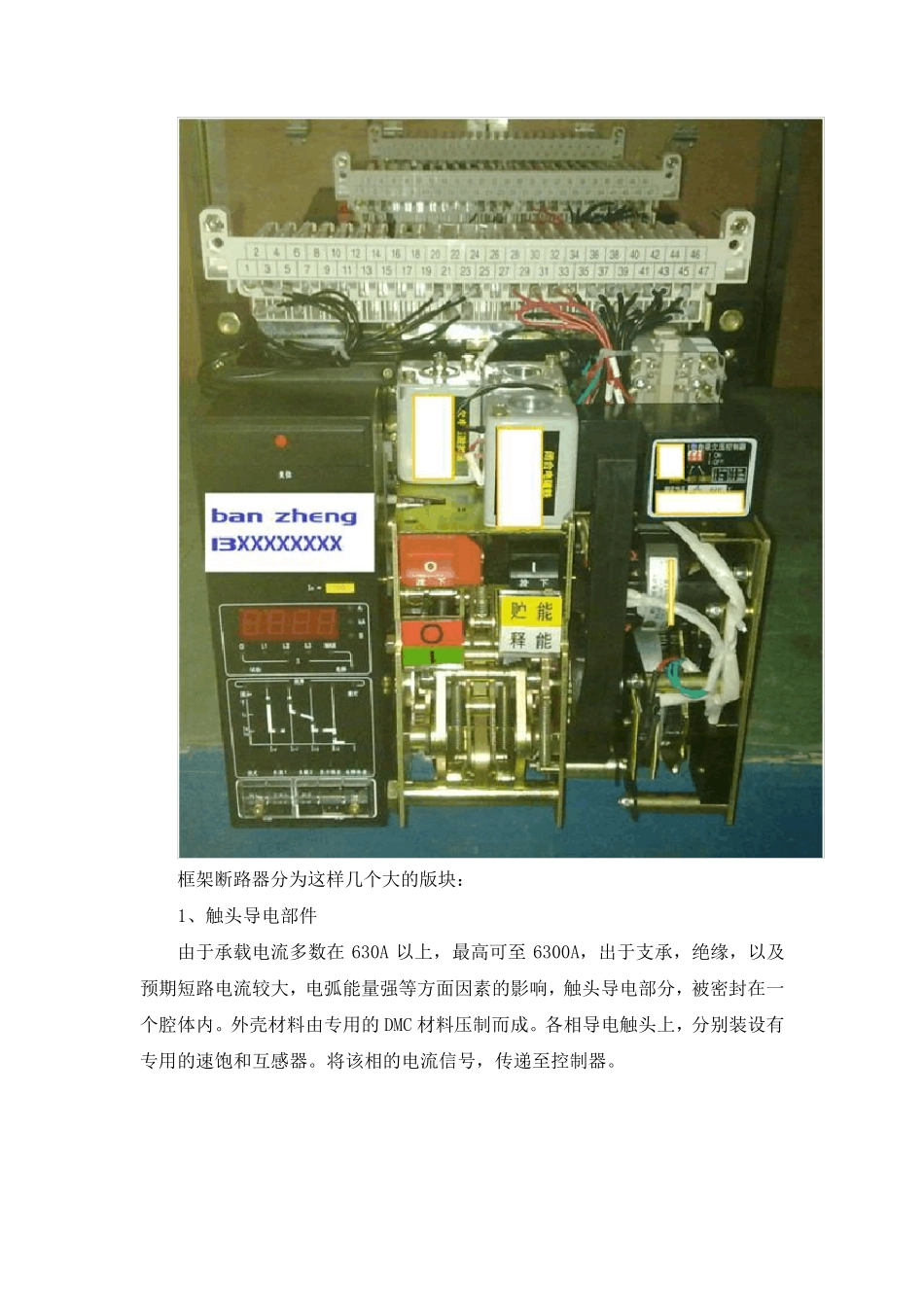

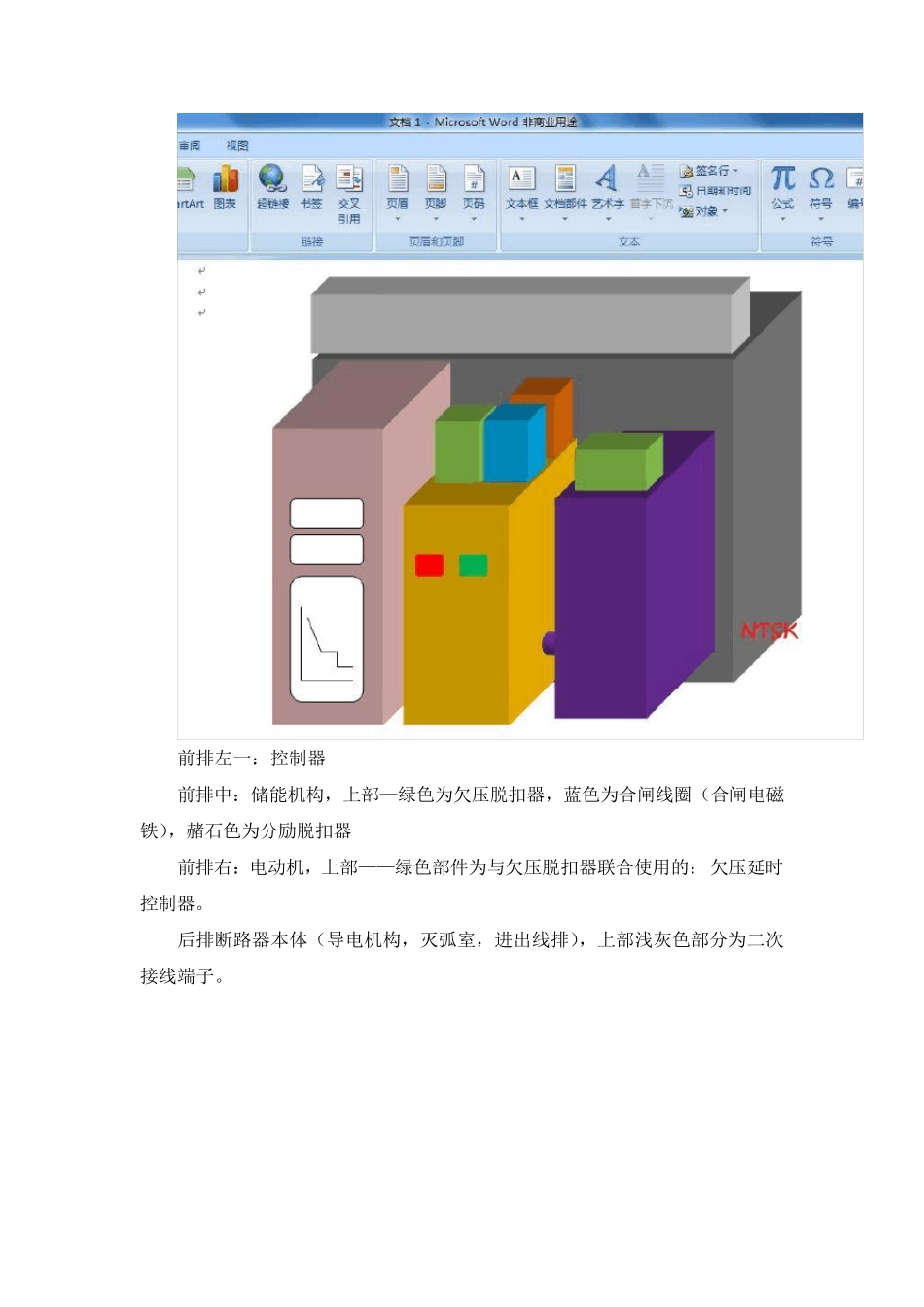

前排左一：控制器 前排中：储能机构，上部—绿色为欠压脱扣器，蓝色为合闸线圈（合闸电磁铁），赭石色为分励脱扣器 前排右：电动机，上部——绿色部件为与欠压脱扣器联合使用的：欠压延时控制器。 后排断路器本体（导电机构，灭弧室，进出线排），上部浅灰色部分为二次接线端子。 框架断路器分为这样几个大的版块： 1、触头导电部件 由于承载电流多数在 630A 以上，最高可至 6300A，出于支承，绝缘，以及预期短路电流较大，电弧能量强等方面因素的影响，触头导电部分，被密封在一个腔体内。外壳材料由专用的DMC 材料压制而成。各相导电触头上，分别装设有专用的速饱和互感器。将该相的电流信号，传递至控制器。 2、储能操作机构 利用一系列复杂的机械机构，拉伸一根大直径弹簧储能，利用脱扣机构，将主弹簧自拉伸位置解锁释放，进而执行合闸或者分闸的操作。 主弹簧，及相连接整合在一起的这些连杆，弹簧，称为储能机构。 主弹簧的拉伸，一方面可以通过一个手柄，可以人力完成。 更多地，通过一个电机和相连的减速齿轮机构，依靠电机为主拉簧储能。电操，储能电机，MOE，叫法有点混乱。 三(四)极触头，均分别与储能机构相连接。 储能机构 操作机构，是机械产品。基于所学专业原因，觉得这部分比之控制器更重要，所以多看了好多。 【四两拨千斤是什么？看看这些较弱的塑料件就知道了。】 【下面这些红字，是说，红字所代表的附件与储能机构在此连接】 【千斤：主拉簧】 【最后：操作机构正面标准照】 3、关于控制器 （1）取_信号 电流： A 相互感器，B 相互感器，C 相互感器，N 相互感器，变压器中心点接地互感器； 返回：电流值集合 IA/IB/IC/IN/Ig/IΔn 电压： A 相电压,B 相电压，C 相电压 返回：电压值集合 Uab Uac Ubc 频率： 返回：f （2）数据预处理 这部分用来根据电压电流信号，计算出功率，功率因数，有功功率，无功功率 运算出三相电流不平衡度，公式保密。 这部分还用来统计谐波，【该计算统计，为程序员娱乐行为】 计算_参数 P ,Q,SCOSΦ 有功电能，无功电能，视在电能 谐波，频率 三相不平衡度，过压百分比，欠压百分比，过频百分比，欠频百分比 连接 RAM 故障规则数据库。 过载 如果（Ia>2In）//2 由客户设定 启动过载计时程序 //如果 15 分钟前短路过，这里的计时参数需要缩短，热记忆功能 如果计时=180 秒，且 Ia 还大于 2In 发出过载信号。 } 指令_发出{...
