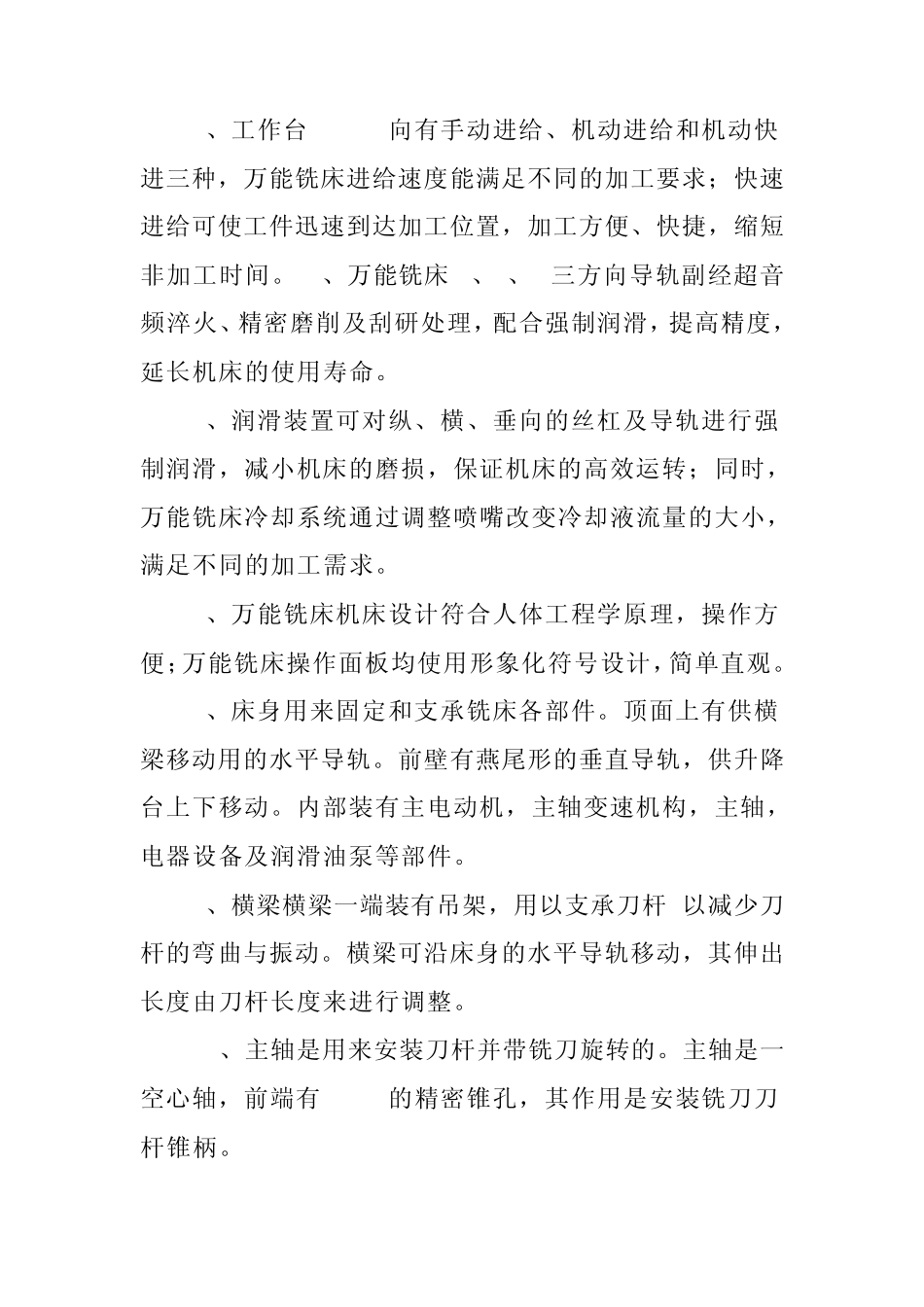

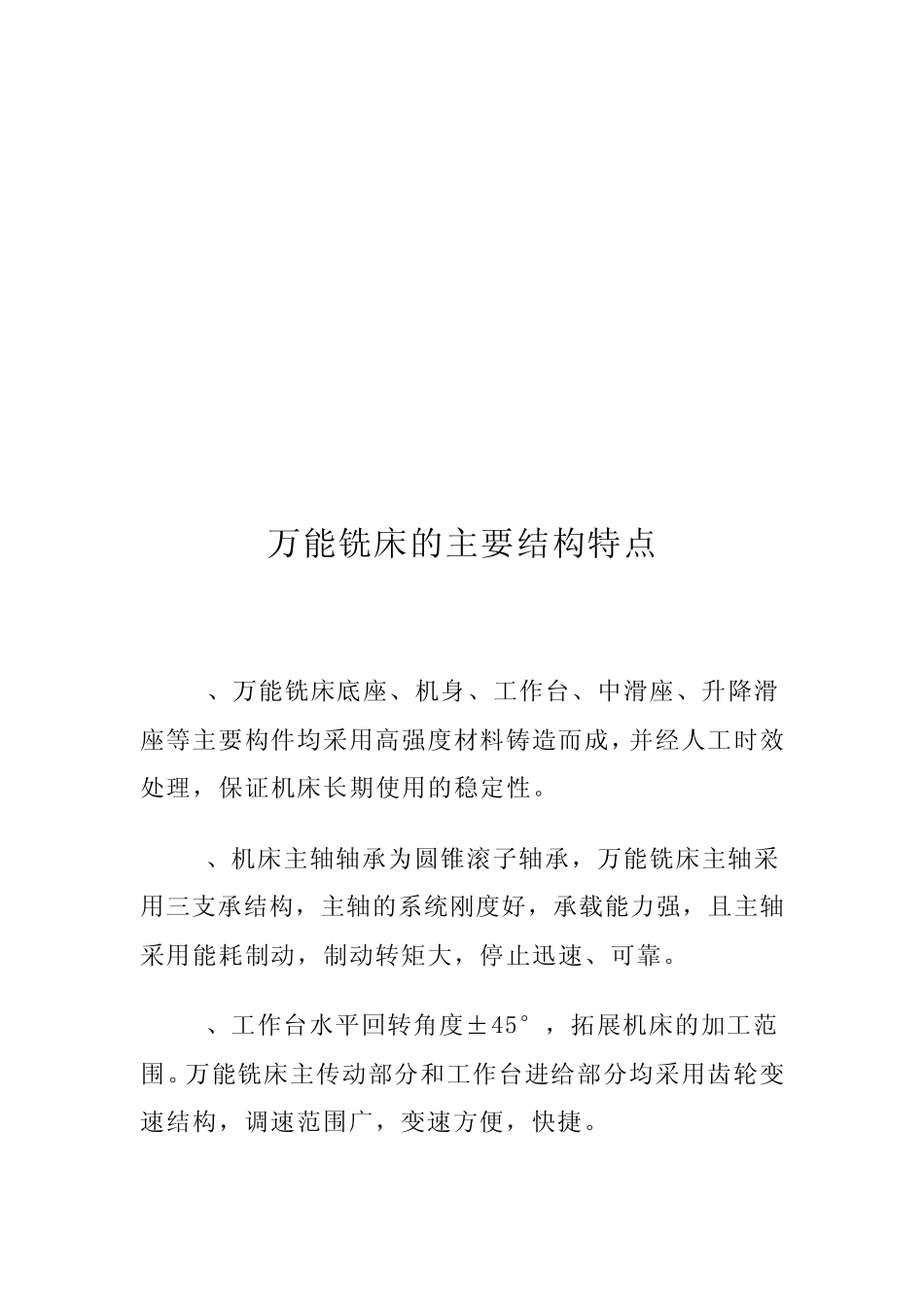

目录 万能铣床电气原理图 1 万能铣床的主要结构特点 2-4 铣床电气元件符号及功能说明 4-5 万能铣床系统工作原理 6 -8 课程设计小结 8 万能铣床的主要结构特点 1、万能铣床底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。 2、机床主轴轴承为圆锥滚子轴承，万能铣床主轴采用三支承结构，主轴的系统刚度好，承载能力强，且主轴采用能耗制动，制动转矩大，停止迅速、可靠。 3、工作台水平回转角度±45°，拓展机床的加工范围。万能铣床主传动部分和工作台进给部分均采用齿轮变速结构，调速范围广，变速方便，快捷。 4、工作台 X/Y/Z向有手动进给、机动进给和机动快进三种，万能铣床进给速度能满足不同的加工要求；快速进给可使工件迅速到达加工位置，加工方便、快捷，缩短非加工时间。 5、万能铣床 X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，配合强制润滑，提高精度，延长机床的使用寿命。 6、润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的高效运转；同时，万能铣床冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。 7、万能铣床机床设计符合人体工程学原理，操作方便；万能铣床操作面板均使用形象化符号设计，简单直观。 8、床身用来固定和支承铣床各部件。顶面上有供横梁移动用的水平导轨。前壁有燕尾形的垂直导轨，供升降台上下移动。内部装有主电动机，主轴变速机构，主轴，电器设备及润滑油泵等部件。 9、横梁横梁一端装有吊架，用以支承刀杆,以减少刀杆的弯曲与振动。横梁可沿床身的水平导轨移动，其伸出长度由刀杆长度来进行调整。 10、主轴是用来安装刀杆并带铣刀旋转的。主轴是一空心轴，前端有 7:24的精密锥孔，其作用是安装铣刀刀杆锥柄。 11、纵向工作台纵向工作台由纵向丝杠带动在转台的导轨上作纵向移动, 以带动台面上的工件作纵向进给。台面上的 T形槽用以安装夹具或工件。 12、横向工作台横向工作台位于升降台上面的水平导轨上，可带动纵向工作台一起作横向进给。 13、转台转台可将纵向工作台在水平面内扳转一定的角度(正、反均为 0～45o)，以便铣削螺旋槽等。具有转台的卧式铣床称为卧式万能铣床。 14、升降台可以带动整个工作台沿床身的垂直导轨上下移动, 以调整工件与铣刀的距离和垂直进给。 15、底座底座用以支承床身和升降台，内盛切削液。 铣床电气...
