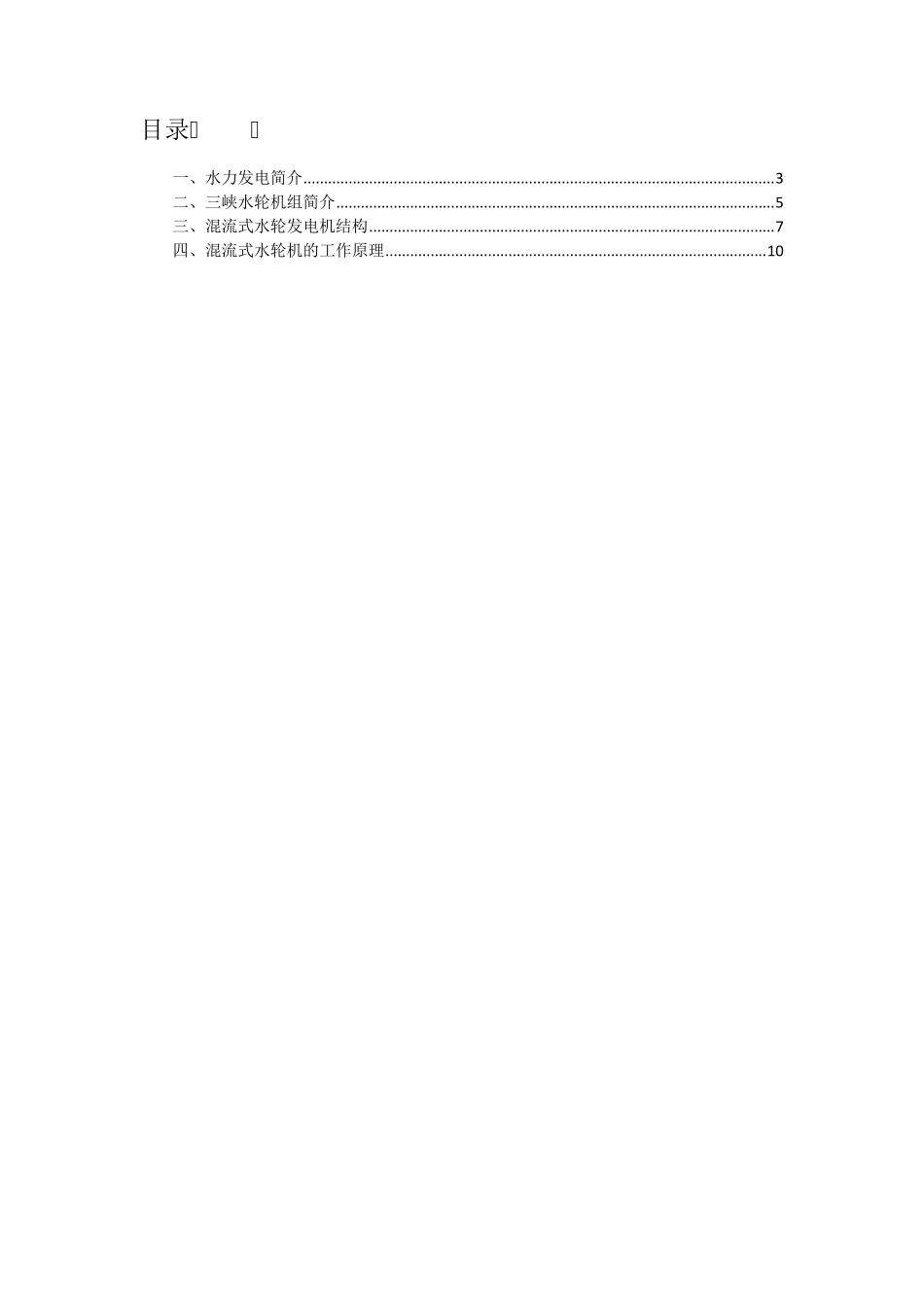

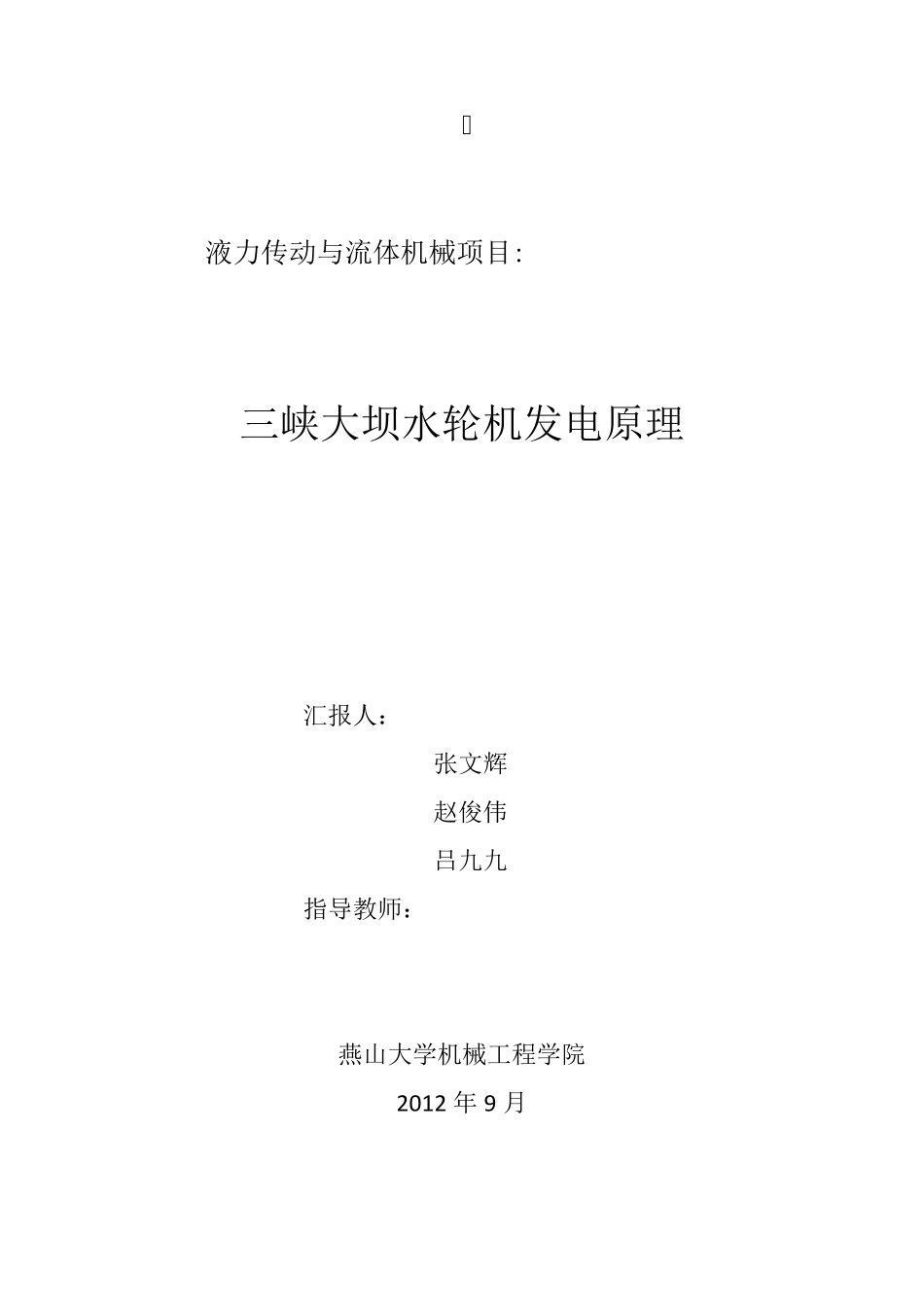

液 力 传 动 与 流 体 机 械 项 目 : 三 峡 大 坝 水 轮 机 发 电 原 理 汇 报 人 : ** 张 文 辉 赵 俊 伟 吕 九 九 指 导 教 师 : *** 燕 山 大 学 机 械 工 程 学 院 2012 年 9 月 目录 一、水力发电简介 ................................................................................................................... 3 二、三峡水轮机组简介 ........................................................................................................... 5 三、混流式水轮发电机结构 ................................................................................................... 7 四、混流式水轮机的工作原理 ............................................................................................. 10 一、水力发电简介 水是自然中最有用的动力,因为它最容易被掌控。流水可经由水闸或管线被输送,更重要的,一条流可藉水坝区隔成能容纳大量水的水库,当需要时便释出其所需的量。水力常被规划成水力发电厂,通常建基于大型的水坝,最佳的地理位置是在高山地区且狭窄而两侧陡峭的河谷,水坝建于如此的河谷可以产生超过 100 公里长的蓄水库。大规模的计划或许就不只一个简单的水坝和蓄水库。在澳洲的雪山,雪河的水藉由一连串的地下通道,转至十六个发电厂。水力亦被用来储存其他发电厂多余的能量,这可所谓的抽蓄发电厂来处理,及使用两个分离且不同水平面的蓄水库。正常运作下,位置较高的水库的水被用来驱动涡轮产生电,而经过涡轮的水便储存在较低的水库。一但有多余的电,便被用来抽取较低水库的水回到较高的水库。电力的需求在白天时达到最高点,这亦意味着,大多数的发电站,抽水的工作通常在夜间完成。 水力发电是利用河川、湖泊等位于高处具有位能的水流至低处,将其中所含之位能转换成水轮机之动能,就是利用流水量及落差来转动水涡轮。再藉水轮机为原动机,推动发电机产生电能。因水力发电厂所发出的电力其电压低,要输送到远距离的用户,必须将电压经过变压器提高后,再由架空输电路输送到用户集中区的变电所,再次降低为适合于家庭用户、工厂之用电设备之电压,并由配电线输电到各工厂及家庭用户。 水轮机由古代的水轮、水车演变而来,其工作流程为上游水库中的水经大坝引水管,流入坝体下方发电厂房的蜗壳、导...
