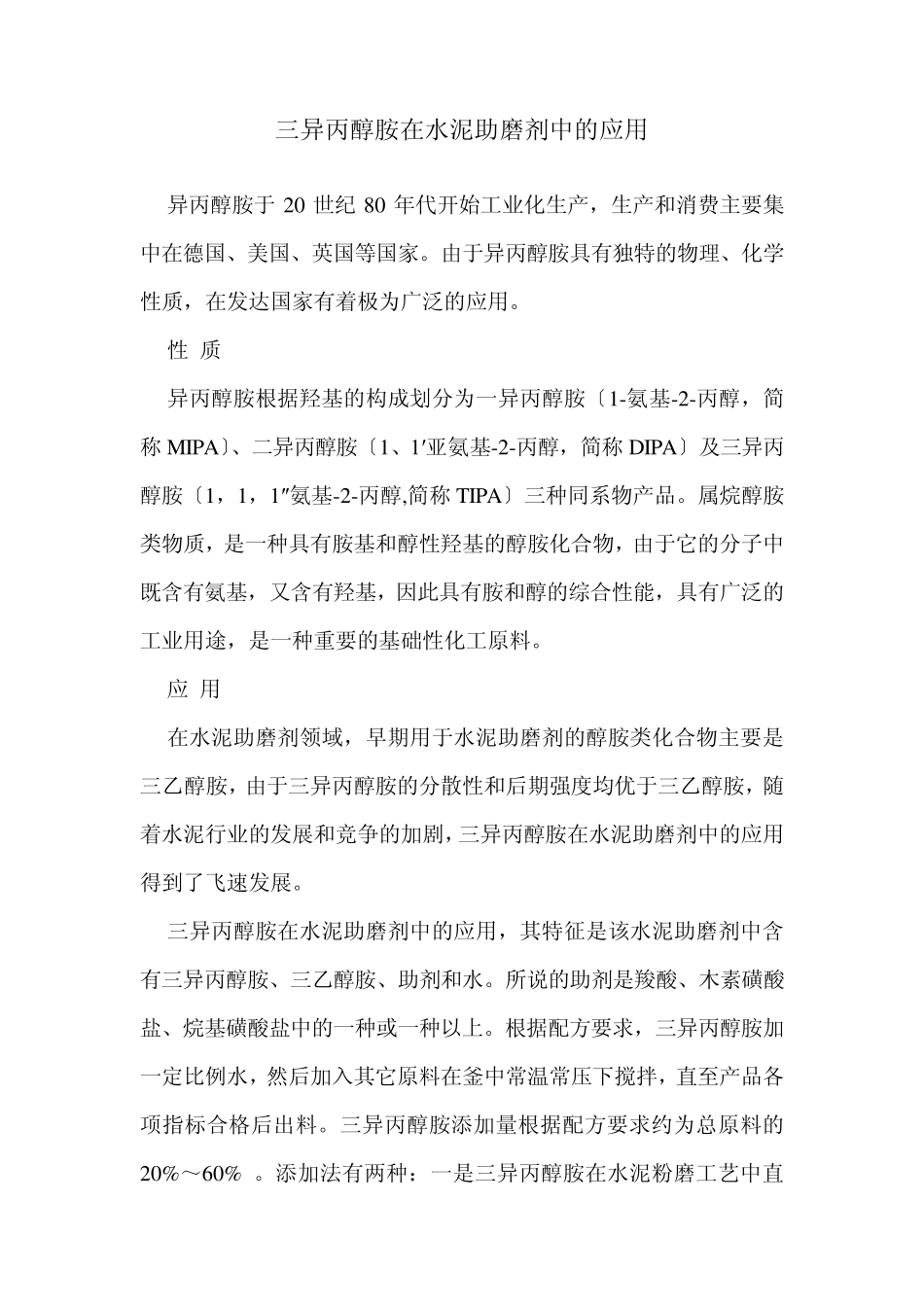

三异丙醇胺在水泥助磨剂中的应用 异丙醇胺于20 世纪80 年代开始工业化生产，生产和消费主要集中在德国、美国、英国等国家
由于异丙醇胺具有独特的物理、化学性质，在发达国家有着极为广泛的应用
性 质 异丙醇胺根据羟基的构成划分为一异丙醇胺〔1-氨基-2-丙醇，简称 MIPA〕、二异丙醇胺〔1、1′亚氨基-2-丙醇，简称 DIPA〕及三异丙醇胺〔1，1，1″ 氨基-2-丙醇,简称 TIPA〕三种同系物产品
属烷醇胺类物质，是一种具有胺基和醇性羟基的醇胺化合物，由于它的分子中既含有氨基，又含有羟基，因此具有胺和醇的综合性能，具有广泛的工业用途，是一种重要的基础性化工原料
应 用 在水泥助磨剂领域，早期用于水泥助磨剂的醇胺类化合物主要是三乙醇胺，由于三异丙醇胺的分散性和后期强度均优于三乙醇胺，随着水泥行业的发展和竞争的加剧，三异丙醇胺在水泥助磨剂中的应用得到了飞速发展
三异丙醇胺在水泥助磨剂中的应用，其特征是该水泥助磨剂中含有三异丙醇胺、三乙醇胺、助剂和水
所说的助剂是羧酸、木素磺酸盐、烷基磺酸盐中的一种或一种以上
根据配方要求，三异丙醇胺加一定比例水，然后加入其它原料在釜中常温常压下搅拌，直至产品各项指标合格后出料
三异丙醇胺添加量根据配方要求约为总原料的20%～60%
添加法有两种：一是三异丙醇胺在水泥粉磨工艺中直接加入：因温度较低时（ < 10℃ ），含量 85%的三异丙醇胺由于粘度大 ，难以输送
添加前三异丙醇胺兑水稀释至 65 %～70%左右，用泵输送
最佳添加量为总原料的万分之一左右
二是三异丙醇胺在混凝土生产中直接加入：三异丙醇胺和高效减水剂混合使用，三异丙醇胺的掺量范围约为水泥的 0
1％，高效减水剂为水泥的 0
8％（主要激发强度）
随着三异丙醇胺掺量的增加，会逐渐增加强度，但由于其分散性提高，使得引气量增加，从而使强度受碍
引气量超过 3％时，强度开始随
