三星GalaxyNote10.1N8000图文拆解

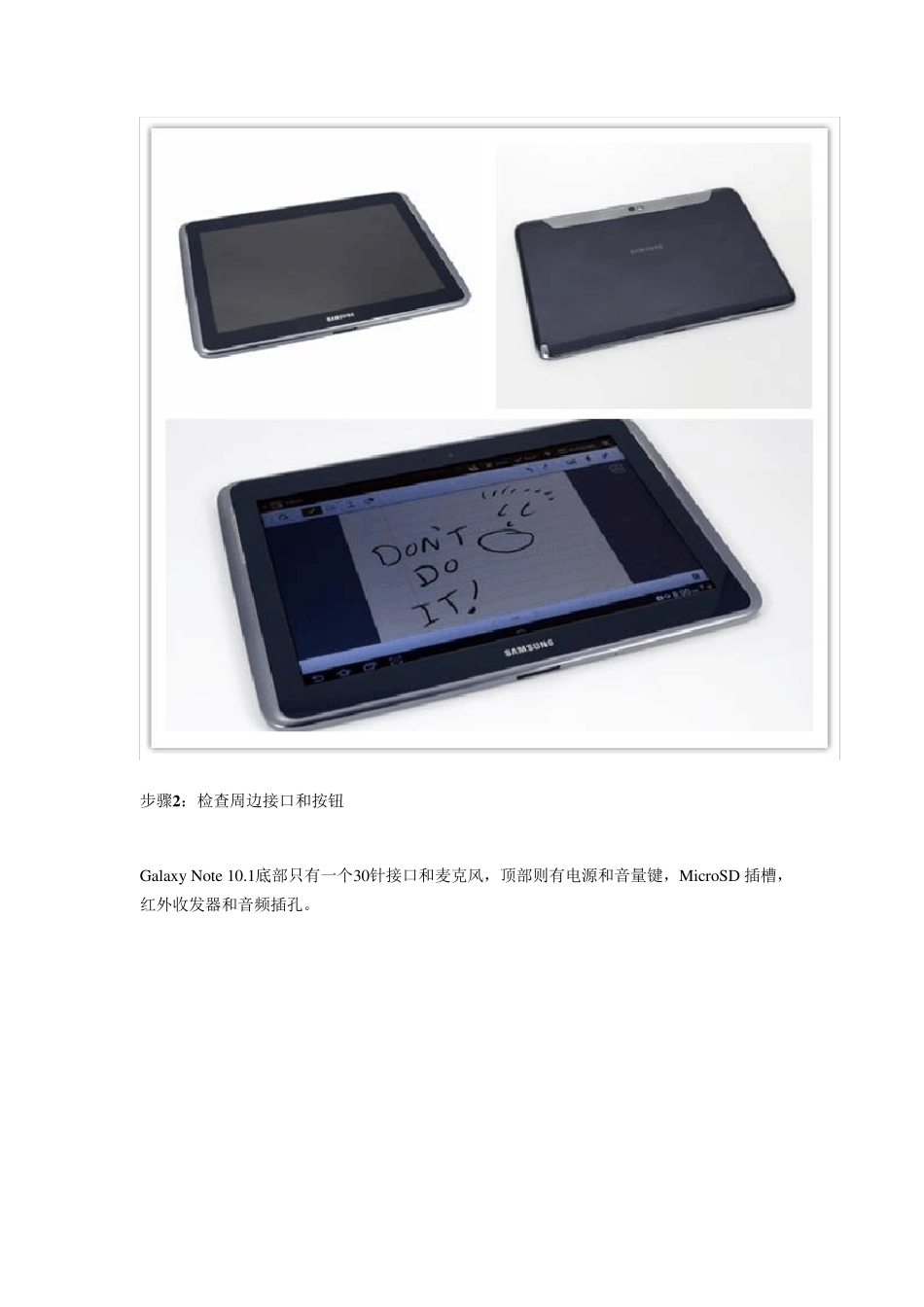

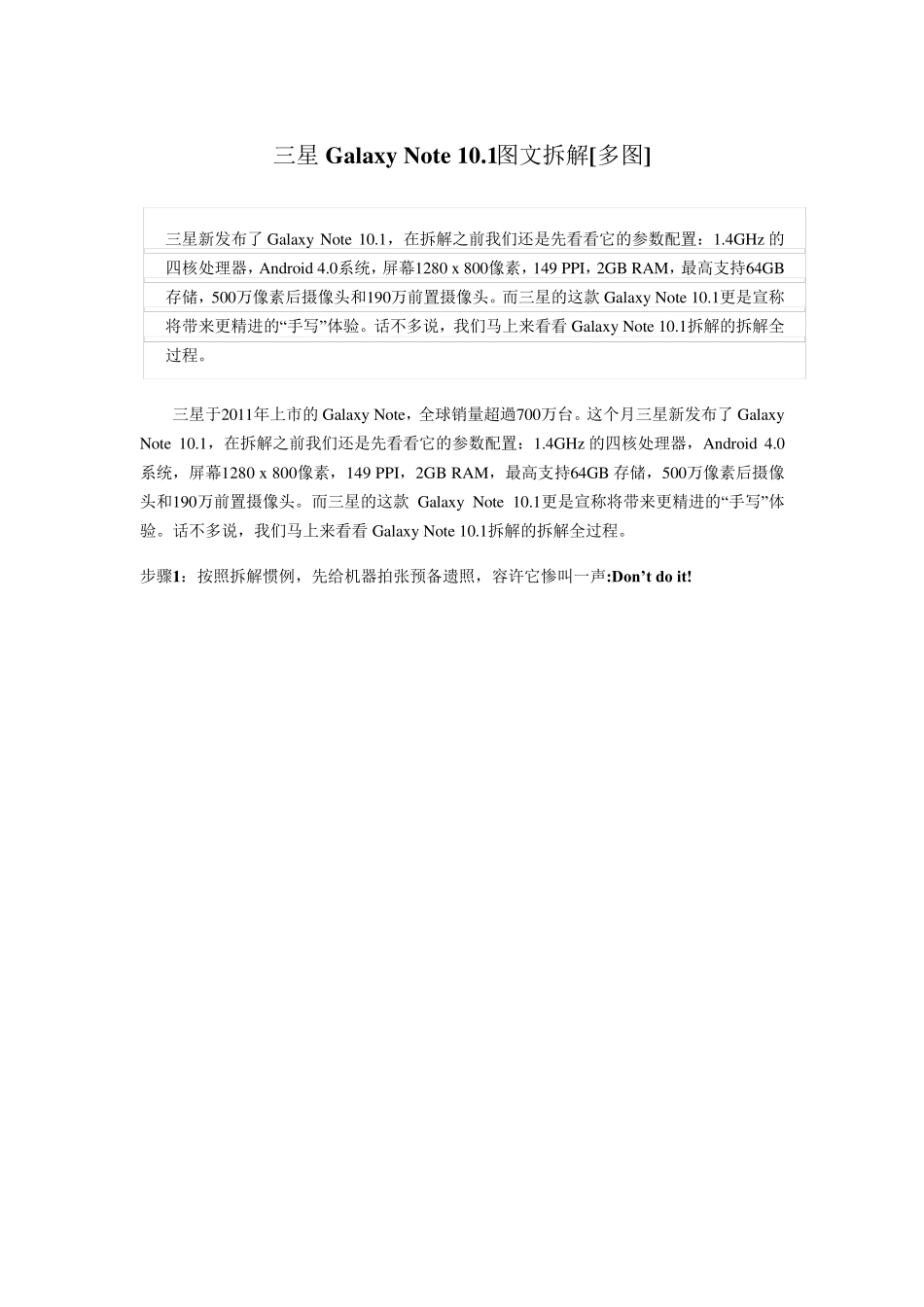

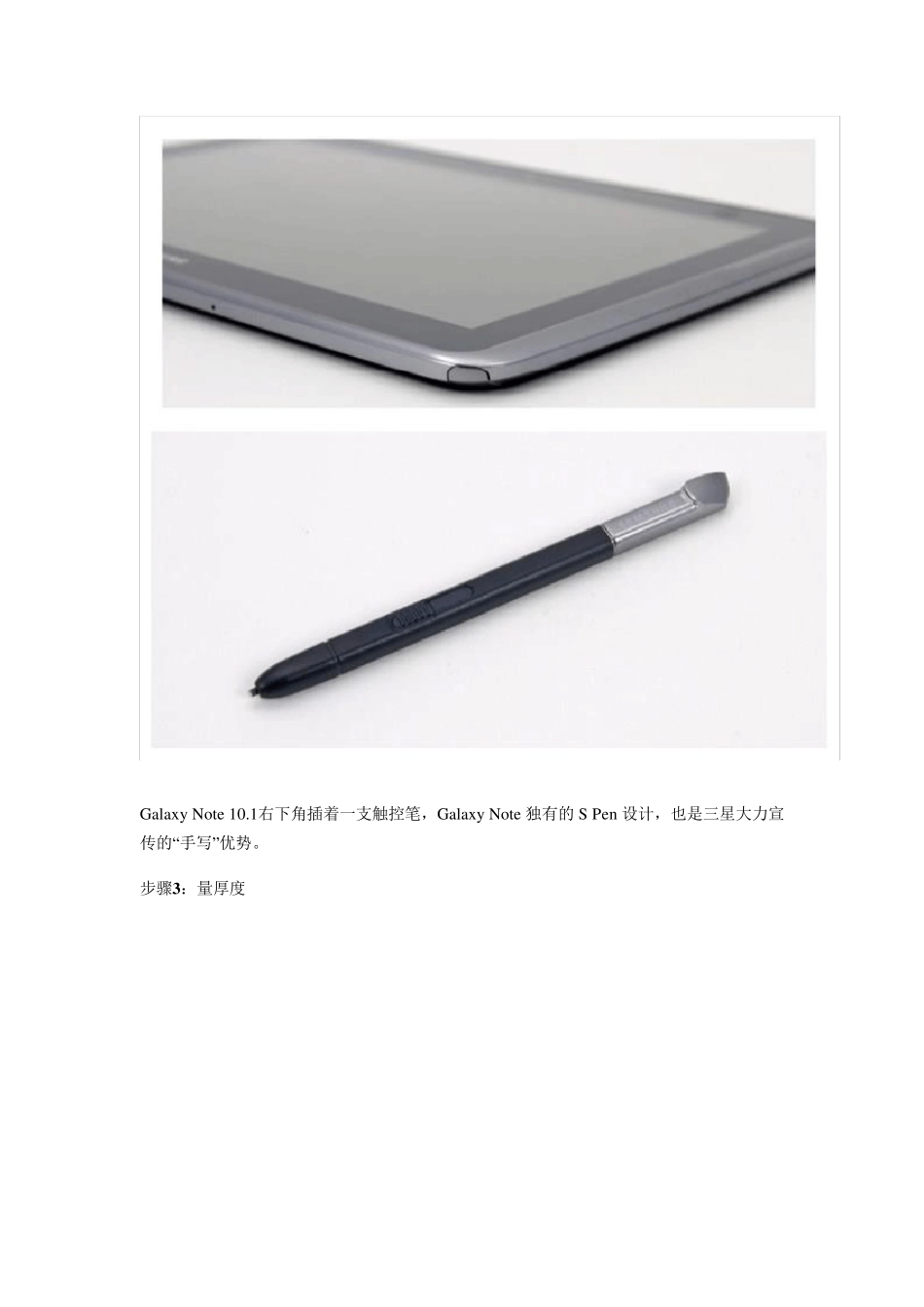

三星Galax y Note 10.1图文拆解[多图] 三星新发布了Galaxy Note 10.1，在拆解之前我们还是先看看它的参数配置：1.4GHz 的四核处理器，Android 4.0系统，屏幕1280 x 800像素，149 PPI，2GB RAM，最高支持64GB存储，500万像素后摄像头和190万前置摄像头。而三星的这款 Galaxy Note 10.1更是宣称将带来更精进的“手写”体验。话不多说，我们马上来看看Galaxy Note 10.1拆解的拆解全过程。 三星于2011年上市的Galaxy Note，全球销量超過700万台。这个月三星新发布了Galaxy Note 10.1，在拆解之前我们还是先看看它的参数配置：1.4GHz 的四核处理器，Android 4.0系统，屏幕1280 x 800像素，149 PPI，2GB RAM，最高支持64GB 存储，500万像素后摄像头和190万前置摄像头。而三星的这款 Galaxy Note 10.1更是宣称将带来更精进的“手写”体验。话不多说，我们马上来看看Galaxy Note 10.1拆解的拆解全过程。 步骤1：按照拆解惯例，先给机器拍张预备遗照，容许它惨叫一声:Don’t do it! 步骤2：检查周边接口和按钮 Galax y Note 10.1底部只有一个30针接口和麦克风，顶部则有电源和音量键，MicroSD 插槽，红外收发器和音频插孔。 Galax y Note 10.1右下角插着一支触控笔，Galax y Note 独有的S Pen 设计，也是三星大力宣传的“手写”优势。 步骤3：量厚度 Galaxy Note 10.1厚度为8.9 mm，比New iPad 略薄，跟iPad 2差不多。10.1寸屏也比iPad 的9.7寸屏要大一点。 步骤4：拆后盖 和往常一样，用塑料起子撬开一点缝隙，用几个吉他拨片一点一点卡住，撬开后盖。 步骤5：拆出 MicroSD 卡槽和振动电机 Galax y Note 10.1有许多连接口，大致数了一下共16个，这对设备维修来说是个好消息。 步骤6：拆前置、后置摄像头及闪光灯 步骤7：拆电池 取出电池前要把周围的带状电缆先拔出来，这个比较容易。Galax y Note 10.1的电池容量为7000mAh,3.7V，预计续航时间8小时左右，重约136克，占据了整体重量的23%。不过为了减少机身厚度，电池做得很薄。 步骤8：拆主板
