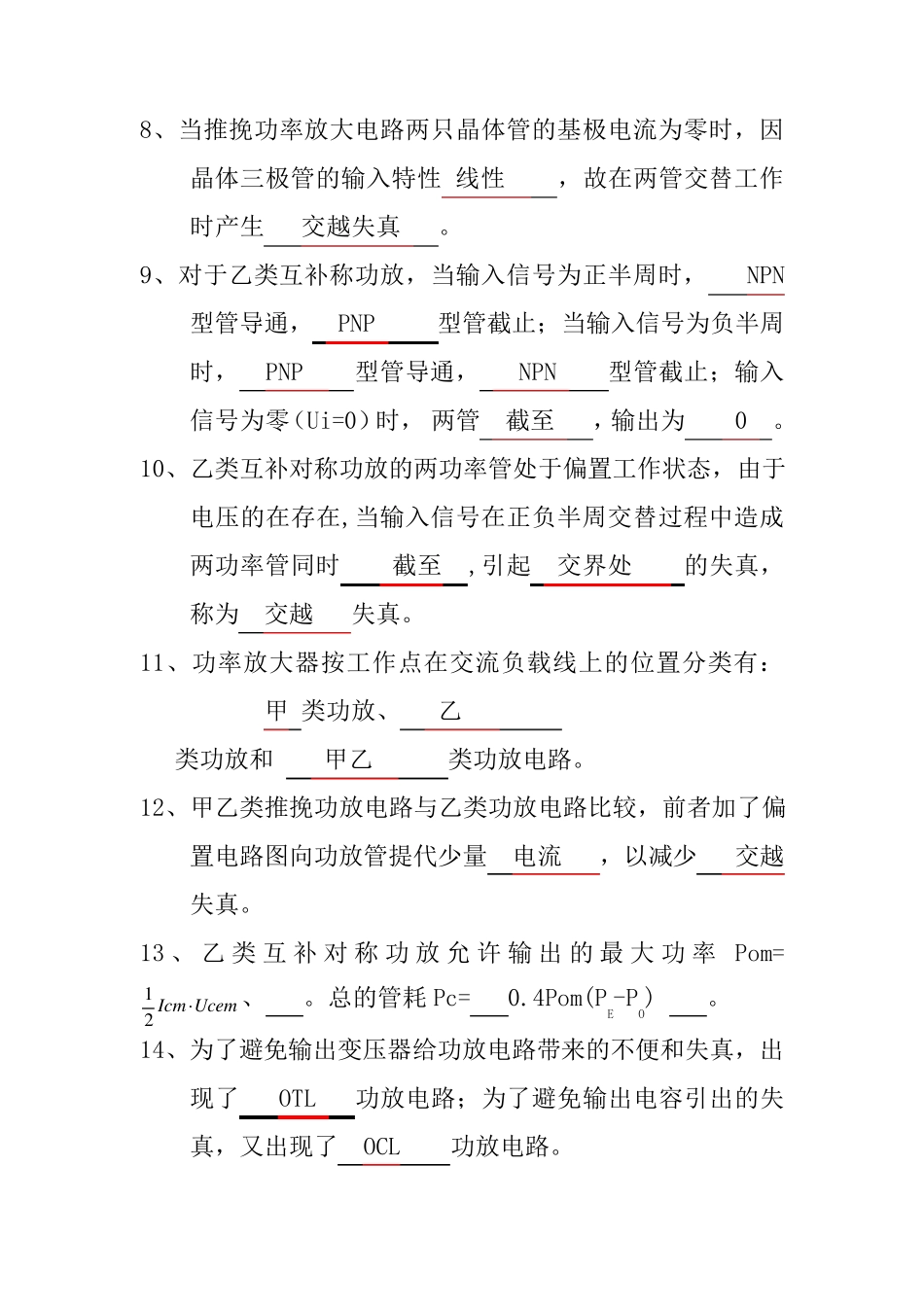

低频功率放大电路 一、填空题 1、以功率三极管为核心构成的放大器称 功率 放大器。它不但输出一定的 电压 还能 输出一定的 电流 ，也就是向负载提供一定的功率。 2、功率放大器简称 功放 。对它的要求与低频放大电路不同，主要是： 输出功率 尽 可能大、 _效率____尽可能高、 非线性失真 尽可能小，还要考虑 功放 管的散热问题。 3、功放管可能工作的状态有三种： 甲 类放大状态，它的失真 小 、效率 低 ； 乙类 它的失真 大 、效率 高 。 4、功率放大电路功率放大管的动态范围大,电流、电压变化幅度大，工作状态有可能超越输出特性曲线的放大区，进入 截至区 或 饱和区 ，产生 交越 失真。 5、所谓“互补”放大器，就是利用 NPN 型管和 NP 型管交替工作来实现放大。 6、OTL 电路和OCL 电路属于 甲乙类 工作状态的功率放大电路。 7、为了能使功率放大电路输出足够大的功率，一般晶体三极管应工作在 极限状态 。 8、当推挽功率放大电路两只晶体管的基极电流为零时，因晶体三极管的输入特性 线性 ，故在两管交替工作时产生 交越失真 。 9、对于乙类互补称功放，当输入信号为正半周时， NPN 型管导通， PNP 型管截止；当输入信号为负半周时， PNP 型管导通， NPN 型管截止；输入信号为零（Ui=0）时， 两管 截至 ，输出为 0 。 10、乙类互补对称功放的两功率管处于偏置工作状态，由于电压的在存在,当输入信号在正负半周交替过程中造成两功率管同时 截至 ,引起 交界处 的失真，称为 交越 失真。 11、功率放大器按工作点在交流负载线上的位置分类有： 甲 类功放、 乙 类功放和 甲乙 类功放电路。 12、甲乙类推挽功放电路与乙类功放电路比较，前者加了偏置电路图向功放管提代少量 电流 ，以减少 交越 失真。 13 、 乙 类 互 补 对 称 功 放 允 许 输 出 的 最 大 功 率 Pom= UcemIcm 21、 。总的管耗 Pc= 0.4Pom(PE-PO) 。 14、为了避免输出变压器给功放电路带来的不便和失真，出现了 OTL 功放电路；为了避免输出电容引出的失真，又出现了 OCL 功放电路。 15、所谓复合功率管就是由一个 大 功率三极管和一个 小 功率三极管组成的大功率效三极管。它分 NPN 型管组合和 PNP 型管组合两种。复合管的等效电流放大系数β= β1β2 。 二、选择题 1、交越失真是一种（ C ）失真。 A、截止失真 B、饱和失真 C、...
