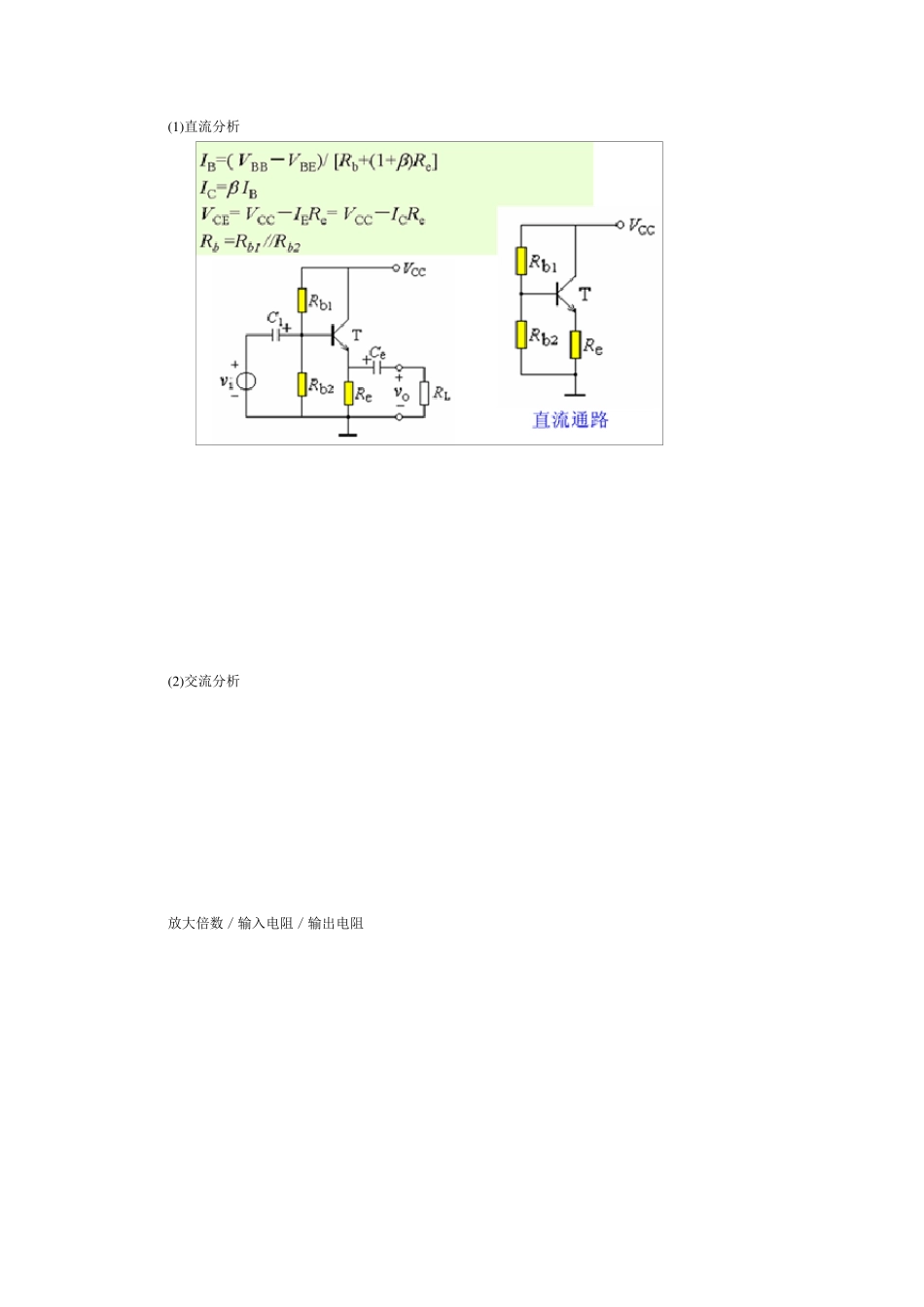

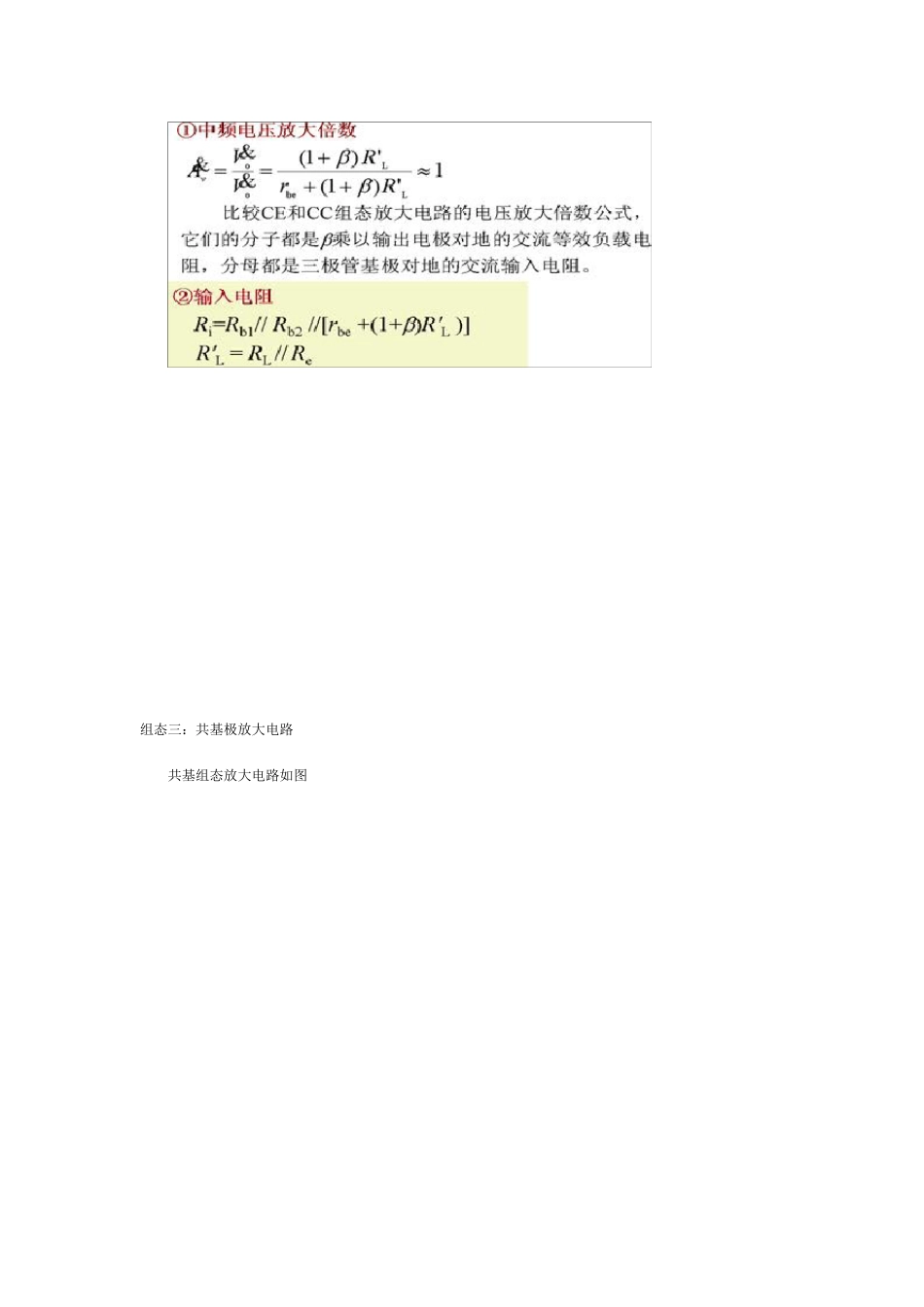

除去信号的输入、输出端。另一端就是共极 三极管基本放大电路的三种组态 组态一：共射电路 组态二：共集电极电路 共集电极组态基本放大电路如图所示。 (1 )直流分析 (2 )交流分析 放大倍数／输入电阻／输出电阻 组态三：共基极放大电路 共基组态放大电路如图 交流、直流通路 微变等效电路 共基极组态基本放大电路的微变等效电路 性能指标 三种组态电路比较 放大电路的三种基本组态 2 ．6 ．1 共集电极放大电路 上图（a ）是一个共集组态的单管放大电路，由上图（b ）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。又由于输出信号从发射极引出，因此这种电路也称为射极输出器。 下面对共集电极放大电路进行静态和动态分析。 一、静态工作点 根据上图（a ）电路的基极回路可求得静态基极电流为 (2.6.1) 二、电流放大倍数 由上图（b）的等效电路可知 Ai= - (1+β) (2.6.4) 三、电压放大倍数 由上图（a）可得 Re’=Re//RL 由式（2．6．4）和（2．6．5）可知，共集电极放大电路的电流放大倍数大于 1，但电压放大倍数恒小于 1，而接近于 1，且输出电压与输入电压同相，所以又称为射极跟随器。 四、输入电阻 由图 2．6．1（b）可得 Ri=rbe+(1+β)Re’ 由上式可见，射极输出器的输入电阻等于 rbe 和（1＋β）R、e 相串连，因此输入电阻大大提高了。由上式可见，发射极回路中的电阻 R、e 折合到基极回路，需乘（1＋β）倍。 五、输出电阻 在上图（b）中，当输出端外加电压 U。，而 US=0 时，如暂不考虑 Re 的作用，可得下图。 由图可得 由 上 式 可 知 ， 射 极 输 出 器 的 输 出 电 阻 等 于 基 极 回 路 的 总 电 阻 （ ） 除 以 （ 1＋ β） ， 因 此 输 出电 阻 很 低 ， 故 带 负 载 能 力 比 较 强 。 由 上 式 也 可 见 ， 基 极 回 路 的 电 阻 折 合 到 发 射 极 ， 需 除 以 （ 1＋ β） 。 2． 6． 2 共 基 极 放 大 电 路 上 图 （ a） 是 共 基 极 放 大 电 路 的 原 理 性 电 路 图 。 由 图 可 见 ， 发 射 极 电 源 VEE 的 极 性 保 证 三极 管 的 发 射 结 正 向 偏 置 ， 集 电 极 电 源 VCC 的 极 性 保 证 集 电 结 反 向 偏 置 ， 从 而 可 以 使 三 极...
