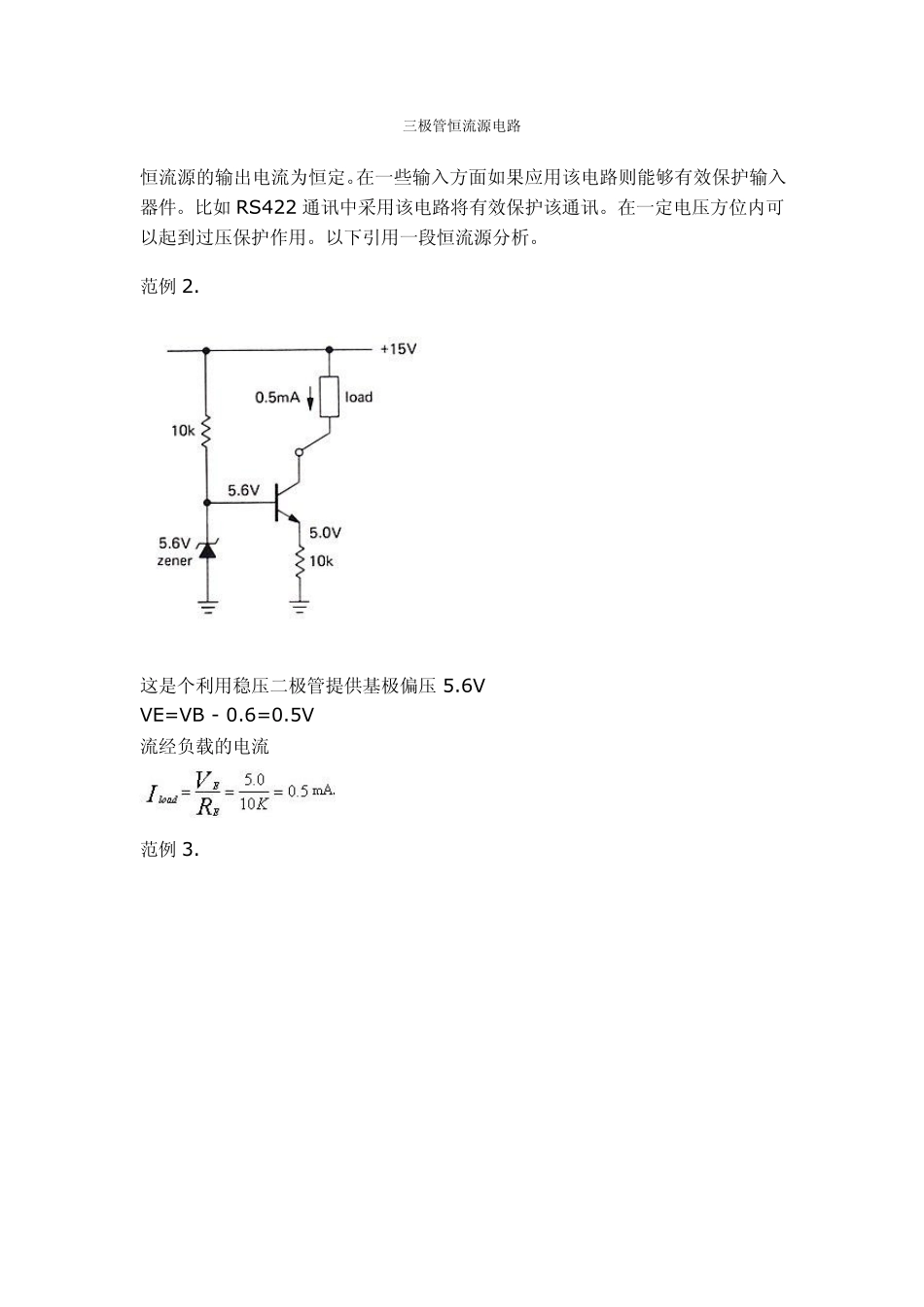

三极管恒流源电路 恒流源的输出电流为恒定
在一些输入方面如果应用该电路则能够有效保护输入器件
比如 RS422 通讯中采用该电路将有效保护该通讯
在一定电压方位内可以起到过压保护作用
以下引用一段恒流源分析
这是个利用稳压二极管提供基极偏压 5
6V VE=VB - 0
5V 流经负载的电流 范例 3
这个例子有一点不同:利用PNP 三极管供应电流给负载电路
首先,利用二极管0
6 V 的压降,提供8
2 V 基极偏压(10 – 3 x 0
7 K 电阻只是用来形成通路,而且不希望(也不会)有很多电流流经这个电阻
VE=VB + 0
8V PNP 晶体的560 欧姆电阻两端电位差是1

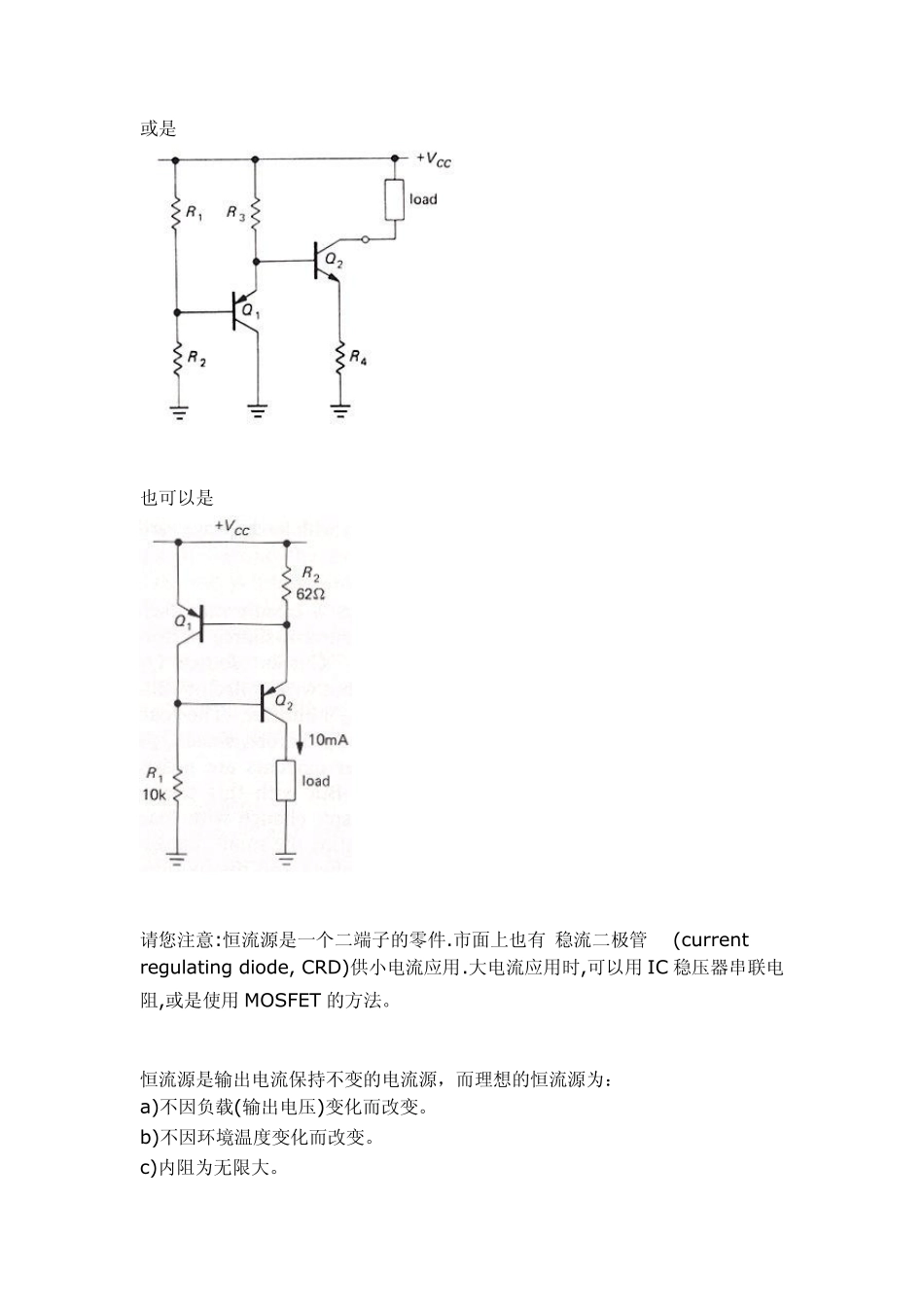

2V, 所以电流是2mA 晶体恒流源应用注意事项 如果只用一个三极管不能满足需求,可以用两个三极管架成: 或是 也可以是 请您注意:恒流源是一个二端子的零件
市面上也有“稳流二极管” (cu rrent regu lating diode, CRD)供小电流应用
大电流应用时,可以用IC 稳压器串联电阻,或是使用MOSFET 的方法
恒流源是输出电流保持不变的电流源,而理想的恒流源为: a)不因负载(输出电压)变化而改变
b)不因环境温度变化而改变
c)内阻为无限大
恒流源之电路符号: 理想的恒流源 实际的流源 理想的恒流源,其内阻为无限大,使其电流可以全部流出外面
实际的恒流源皆有内阻R
三极管的恒流特性: 从三极管特性曲线可见,工作区内的IC 受 IB 影响,而 VCE 对 IC 的影响很微
因此,只要 IB 值固定,IC 亦都可以固定
输出电流IO 即是流经负载的IC
电流镜电路Cu rrent Mirror: 电流镜是一个输入电流IS 与输出电流IO 相等的电路: Q1 和Q2 的特性相同,即VBE1 = VBE
