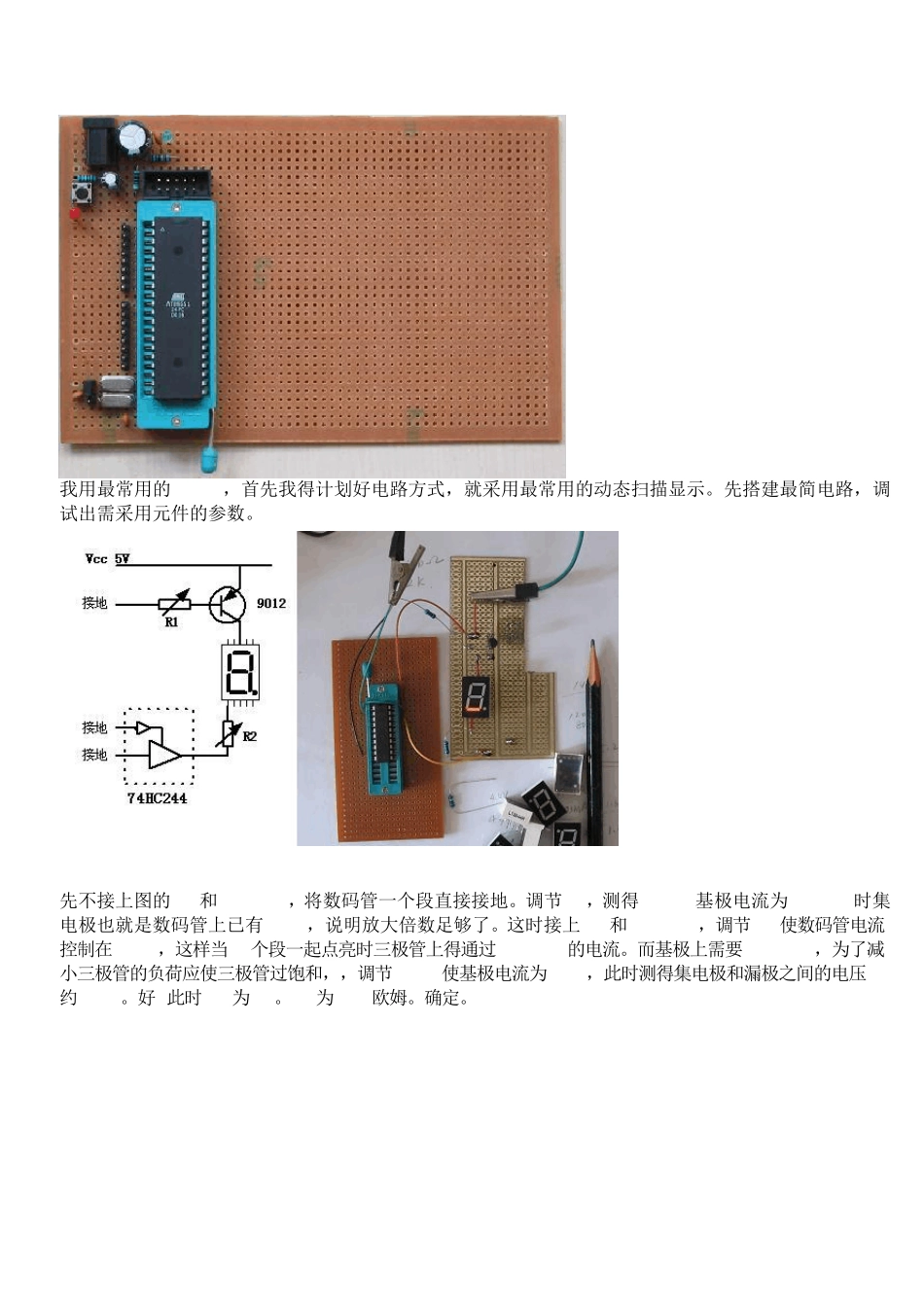

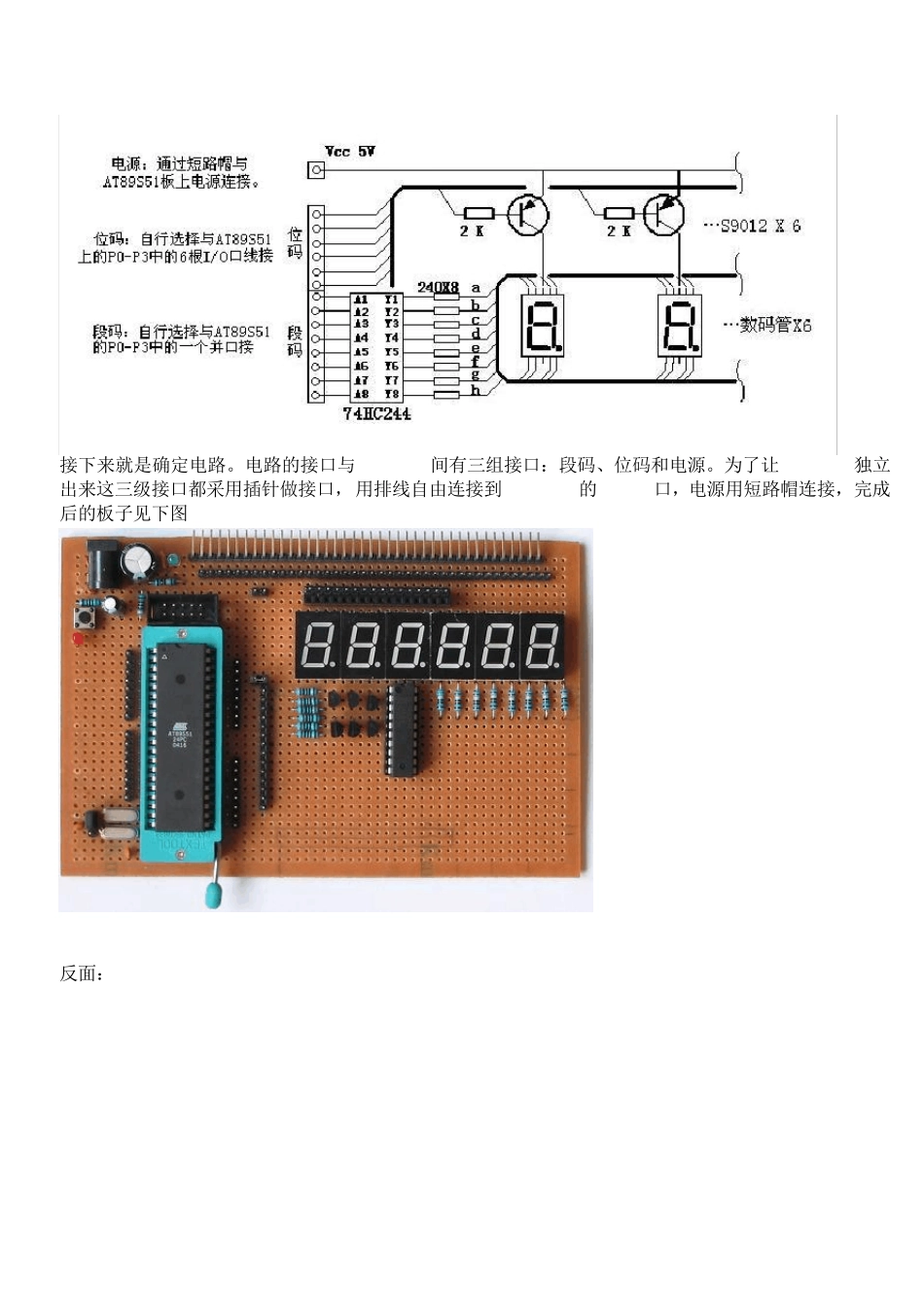

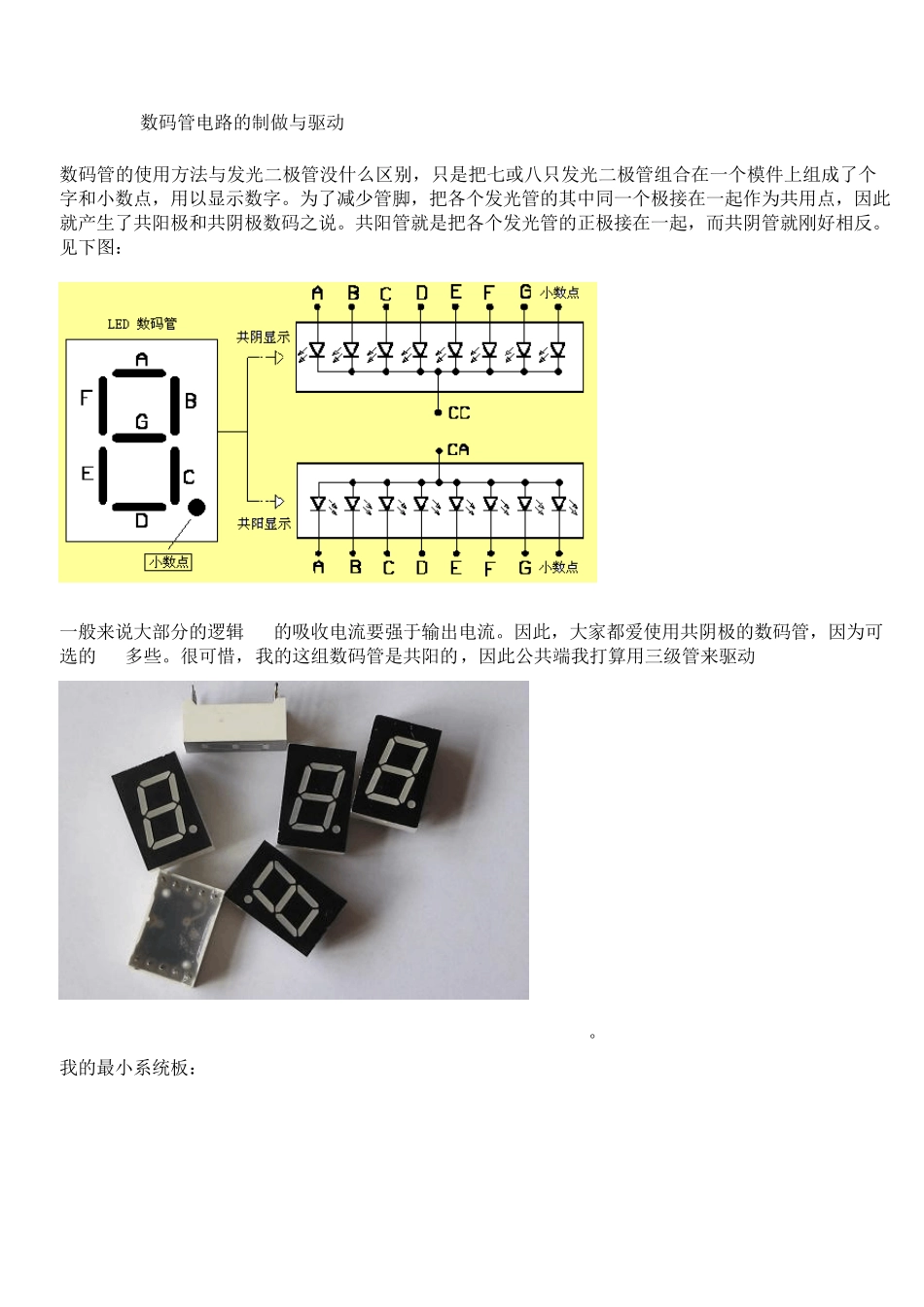

数码管电路的制做与驱动 2007-08-21 21:17 数码管的使用方法与发光二极管没什么区别，只是把七或八只发光二极管组合在一个模件上组成了个8字和小数点，用以显示数字。为了减少管脚，把各个发光管的其中同一个极接在一起作为共用点，因此就产生了共阳极和共阴极数码之说。共阳管就是把各个发光管的正极接在一起，而共阴管就刚好相反。见下图： 一般来说大部分的逻辑 IC的吸收电流要强于输出电流。因此，大家都爱使用共阴极的数码管，因为可选的IC多些。很可惜，我的这组数码管是共阳的，因此公共端我打算用三级管来驱动 。 我的最小系统板： 我用最常用的S9012，首先我得计划好电路方式，就采用最常用的动态扫描显示。先搭建最简电路，调试出需采用元件的参数。 先不接上图的R2和 74HC244，将数码管一个段直接接地。调节 R1，测得S9012基极电流为 0.21mA时集电极也就是数码管上已有 40mA，说明放大倍数足够了。这时接上 R2和 74HC244，调节 R2使数码管电流控制在 15mA，这样当 8个段一起点亮时三极管上得通过120mA的电流。而基极上需要 0.63mA，为了减小三极管的负荷应使三极管过饱和，，调节R1使基极电流为 2mA，此时测得集电极和漏极之间的电压约 0.1V。好!此时 R1为 2K。R2为 240欧姆。确定。 接下来就是确定电路。电路的接口与AT89S51间有三组接口：段码、位码和电源。为了让 AT89S51独立出来这三级接口都采用插针做接口，用排线自由连接到 AT89S51的P1-P3口，电源用短路帽连接，完成后的板子见下图 反面： 说明： 然后就是写程序。先写个查询方式的吧! //六位管码管在以0.3秒的间隔在闪烁，这是采用查询方式的，比较占CPU资源 /******************************************************************** 定义管脚：P2_0-------上横 a P3_0-------个位 P2_1-----右上竖 b P3_1-------十位 P2_2-----右下竖 c P3_2-------百位 P2_3-----下横 d P3_3-------千位 P2_4-----左下竖 e P3_4-------万位 P2_5-----左上竖 f P3_5-------十万位 P2_6-----中间横 g P2_7-----小数点 H *********************************************************************/ # include typedef unsigned char uchar; uchar code bit_num[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf};//位码值表:0,1,2,3,4,5 uchar code meg_val[]={0x03,0x9f,0x25,0x0d,0x99,0x49};//段码值表:0,1,2,3,4,5 ucha...
