三江口水电站安全设施、安全防护、标识标牌制安方案

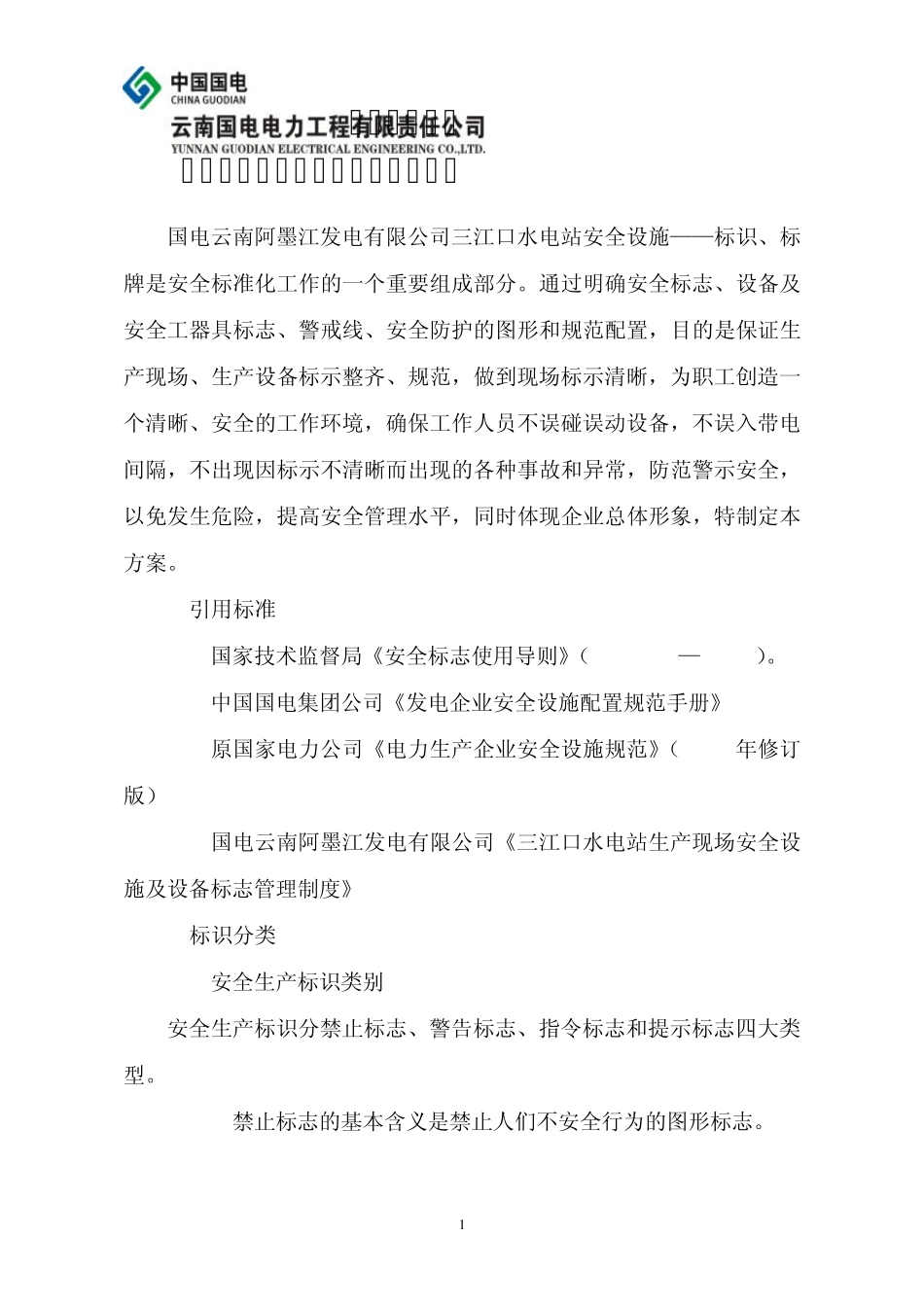

1 三江口水电站 安全设施、设备标识标牌制安方案 国电云南阿墨江发电有限公司三江口水电站安全设施——标识、标牌是安全标准化工作的一个重要组成部分。通过明确安全标志、设备及安全工器具标志、警戒线、安全防护的图形和规范配置，目的是保证生产现场、生产设备标示整齐、规范，做到现场标示清晰，为职工创造一个清晰、安全的工作环境，确保工作人员不误碰误动设备，不误入带电间隔，不出现因标示不清晰而出现的各种事故和异常，防范警示安全，以免发生危险，提高安全管理水平，同时体现企业总体形象，特制定本方案。 1 引用标准 1.1 国家技术监督局《安全标志使用导则》（GB 16179— 1996）。 1.2 中国国电集团公司《发电企业安全设施配置规范手册》 1.3 原国家电力公司《电力生产企业安全设施规范》（2001年修订版） 1.4 国电云南阿墨江发电有限公司《三江口水电站生产现场安全设施及设备标志管理制度》 2 标识分类 2.1 安全生产标识类别 安全生产标识分禁止标志、警告标志、指令标志和提示标志四大类型。 2.1.1 禁止标志的基本含义是禁止人们不安全行为的图形标志。 2 2.1.2 警告标志的基本含义是提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。 2.1.3 指令标志的基本含义是强制人们必须做出某种动作或采用防范措施的图形标志。 2.1.4 提示标志的基本含义是向人们提供某种信息（如标明安全设施或场所等）的图形标志。 2.2 设备及操作标识 2.2.1 管道标志牌 管道上应标明管道名称、介质、流向等信息的图形或文字标志。 2.2.2 工器具标志 工器具包括安全工器具。电动工器具，起重工器具。新购置的工器具应有设备铭牌，电动工器具应配务随机安全操作规定。 2.2.3 阀门及操作标志 现场阀门应配置标志牌，标明阀门名称、编号及开启关闭操作方向。 2.3 警戒线标识 2.3.1 防止碰头线在人行通道高度不足1.8m的障碍物上应标注防止碰头线。 2.3.2、踏空线在楼梯第一台阶地面边缘以及人行通道高差 300mm以上的边缘处应标注防止踏空线。 3．方案实施计划 3.1 2010年 5月 5日前将《方案》报阿墨江公司和公司本部审批； 3.2 2010年 5月 10日前确定制作单位，签订制作（安装）合同； 3.3 根据设备移交情况适时进行安全设施、标识标牌安装工作，水 3 库开始蓄水时，开始库区警示标牌安装工作； 3.4 若具备条件，首台机组整组启动前完成配电室、主变室、GIS室、保护室安全设施和设...
