三瓣卡箍式盲板

三瓣卡箍式盲板_第1页
1/6
三瓣卡箍式盲板_第2页
2/6
三瓣卡箍式盲板_第3页
3/6

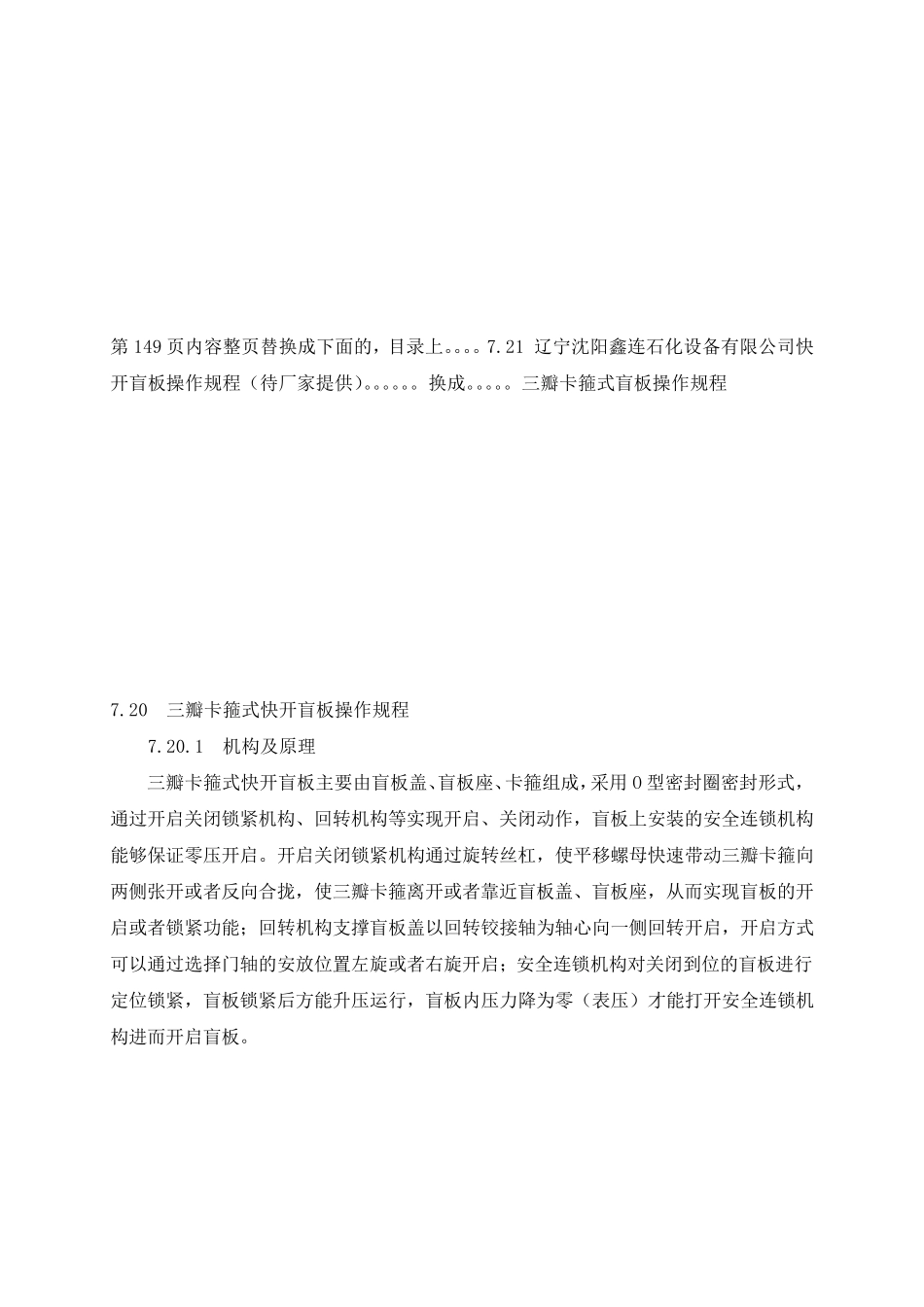

第149 页内容整页替换成下面的,目录上。。。。7.21 辽宁沈阳鑫连石化设备有限公司快开盲板操作规程(待厂家提供)。。。。。。换成。。。。。三瓣卡箍式盲板操作规程 7.20 三瓣卡箍式快开盲板操作规程 7.20.1 机构及原理 三瓣卡箍式快开盲板主要由盲板盖、盲板座、卡箍组成,采用 O 型密封圈密封形式,通过开启关闭锁紧机构、回转机构等实现开启、关闭动作,盲板上安装的安全连锁机构能够保证零压开启。开启关闭锁紧机构通过旋转丝杠,使平移螺母快速带动三瓣卡箍向两侧张开或者反向合拢,使三瓣卡箍离开或者靠近盲板盖、盲板座,从而实现盲板的开启或者锁紧功能;回转机构支撑盲板盖以回转铰接轴为轴心向一侧回转开启,开启方式可以通过选择门轴的安放位置左旋或者右旋开启;安全连锁机构对关闭到位的盲板进行定位锁紧,盲板锁紧后方能升压运行,盲板内压力降为零(表压)才能打开安全连锁机构进而开启盲板。 图7.20 卧式快开盲板 图7.21 卧式快开盲板结构图 1、拉手 2、安全锁紧阀 3、盲板盖 4、卡箍 5、O型密封圈 6、盲板座 7、开关丝杠 8、安全卡板 9、安全定位销 10、回转铰接轴 11、调整螺母 12、销轴 图7.22 卧式快开盲板回转机构 图7.23 卧式快开盲板安全连锁机构 图7.24 开启关闭锁紧机构 7.20.2 风险分析与削减措施 作业活动 危害因素 危害后果 风险控制措施 快开盲板作业 硫化亚铁自燃 火灾爆炸 严格按照操作规程操作,采取湿式作业,定期清理容器内的粉尘和凝液,严格控制一切火源,杜绝空气进入排污系统,监测天然气浓度 火灾、爆炸 人员受伤、设备损坏 采用湿式收球,严格按照操作规程操作,加强作业监督,监测天然气浓度,穿戴好劳动防护服装,使用防爆工具,控制一切火源 天然气泄漏 火灾、爆炸 加强巡检和作业监督,严格按照操作规程操作 机械伤害 人员伤亡 加强巡检和作业监督,严格按照操作规程操作,穿戴好劳动防护用品,身体不要正对设备操作 中毒、窒息 人员伤亡 强巡检和作业监督,监测有害气体浓度,严格按照操作规程操作,佩戴防毒面具、空气呼吸器 7.20.3 盲板开启 (1 )盲板开启前应检查并确认设备内的压力已经完全释放,即设备上的压力指示装置指数为零,然后按以下 步 骤 进行 盲板的开启操作,本 设备禁 止 带 压开启。 (2 )缓 慢 拧 松 安 全锁紧阀 (件 2 ),当 有物 料 从 该 阀 接 口 缝 隙 处 溢 出 时 ,要停...
