三相交流电路的测量

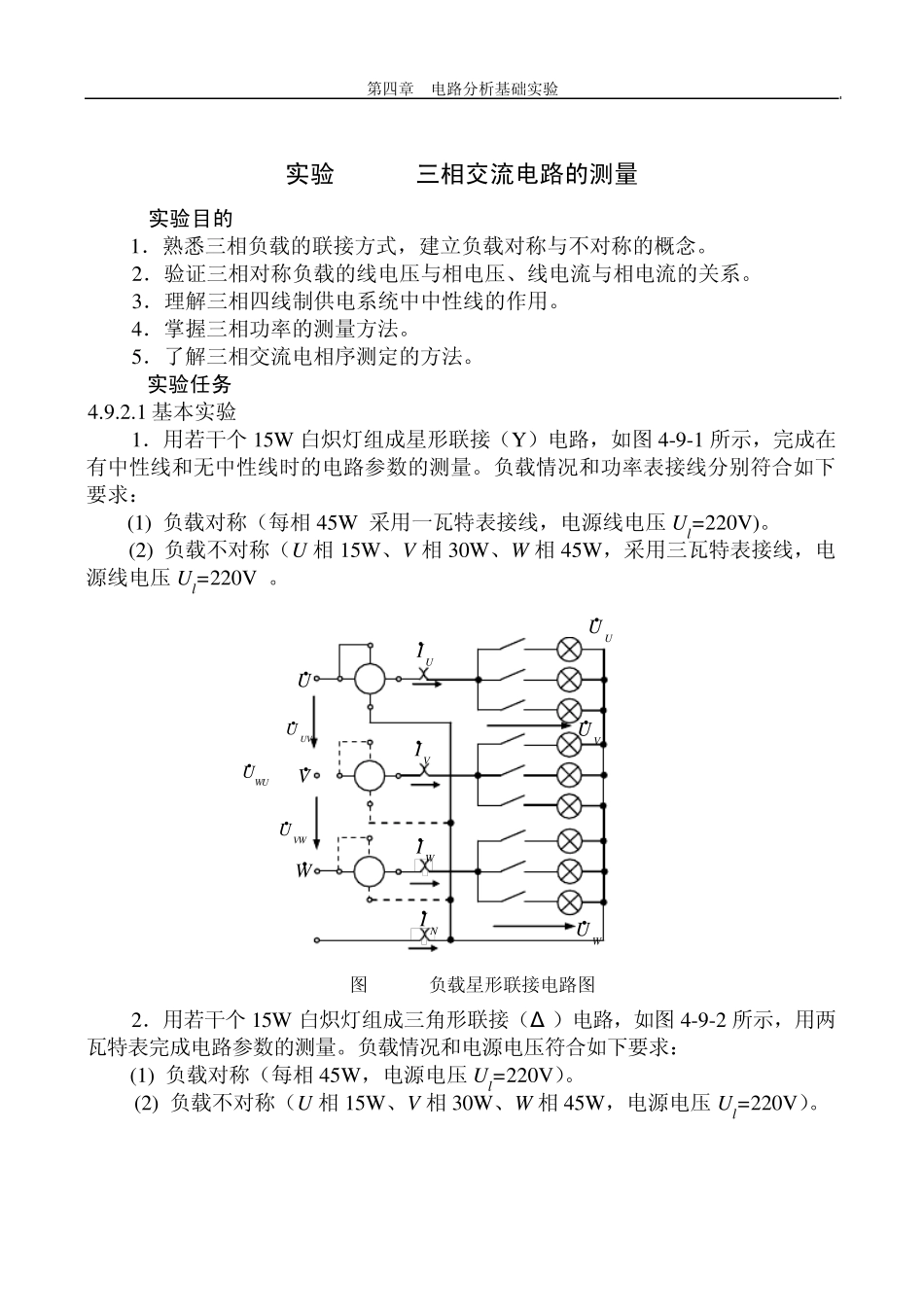

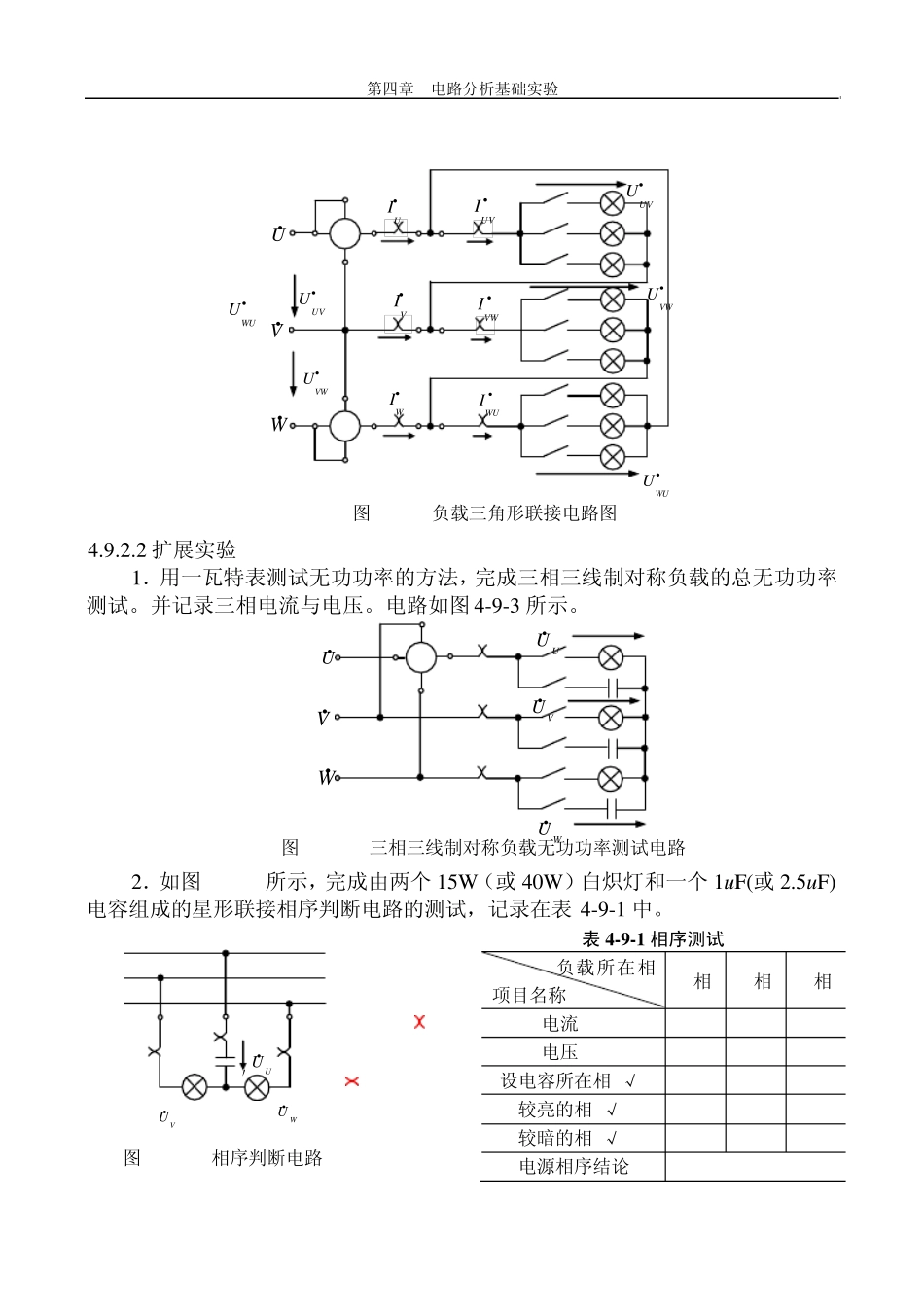

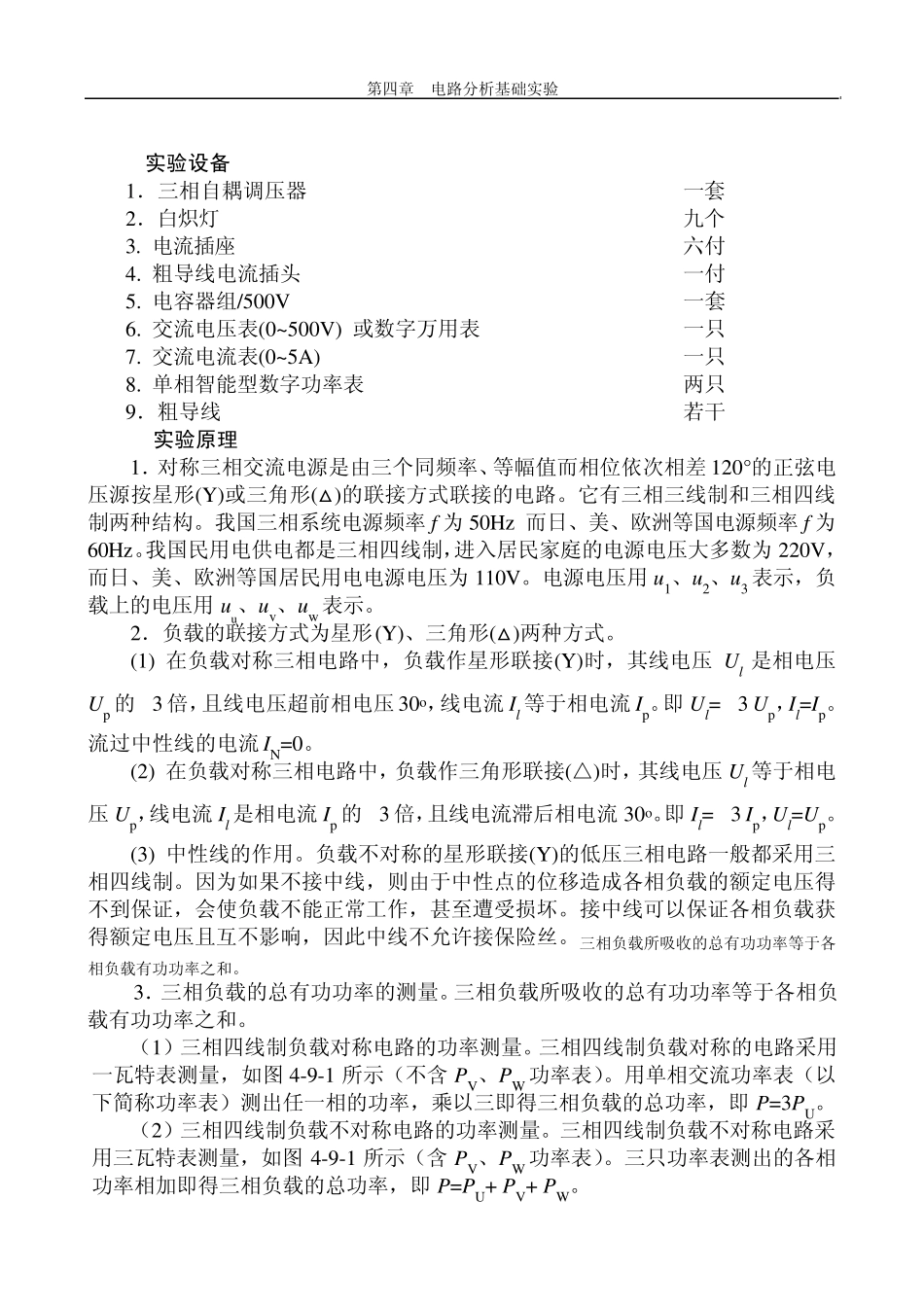

第四章 电路分析基础实验 1 实验4.9 三相交流电路的测量 4.9.1实验目的 1．熟悉三相负载的联接方式，建立负载对称与不对称的概念。 2．验证三相对称负载的线电压与相电压、线电流与相电流的关系。 3．理解三相四线制供电系统中中性线的作用。 4．掌握三相功率的测量方法。 5．了解三相交流电相序测定的方法。 4.9.2实验任务 4.9.2.1 基本实验 1．用若干个 15W 白炽灯组成星形联接（Y）电路，如图 4-9-1 所示，完成在有中性线和无中性线时的电路参数的测量。负载情况和功率表接线分别符合如下要求： (1) 负载对称（每相45W,采用一瓦特表接线，电源线电压Ul=220V)。 (2) 负载不对称（U 相15W、V 相30W、W 相45W，采用三瓦特表接线，电源线电压Ul=220V)。 2．用若干个 15W 白炽灯组成三角形联接（Δ ）电路，如图 4-9-2 所示，用两瓦特表完成电路参数的测量。负载情况和电源电压符合如下要求： (1) 负载对称（每相45W，电源电压Ul=220V）。 (2) 负载不对称（U 相15W、V 相30W、W 相45W，电源电压Ul=220V）。 图 4-9-1 负载星形联接电路图 N V U W NI WI C Z WU VIY B VU UI U* U A X UU PW U* U I* I W PV I* I U* U WUU UVU VWU W PU I* I W 第四章 电路分析基础实验 2 4.9.2.2 扩展实验 1．用一瓦特表测试无功功率的方法，完成三相三线制对称负载的总无功功率测试。并记录三相电流与电压。电路如图4-9-3 所示。 2．如图4-9-4所示，完成由两个15W （或40W ）白炽灯和一个1uF(或2.5uF)电容组成的星形联接相序判断电路的测试，记录在表4-9-1 中。 表4 -9 -1 相序测试 负载所在相 项目名称 U相 V相 W相 电流 /A 电压 /V 设电容所在相(√) 较亮的相(√) 较暗的相(√) 电源相序结论 图4-9-3 三相三线制对称负载无功功率测试电路 图4-9-2 负载三角形联接电路图 C UVU VWU WUU U V W I* I U W U* P1 P2 X Y Z VI WI WUU UI UVU VWU UVI VWI WUI B A I* I U* U W P U W V WU X 4.7uF Y 4.7uF Z 4.7uF UU VU A B C I* I U U* W 图4-9-4 相序判断电路 N′ X C C B A u1 u2 u3 VU WU Y,Z UU 第四章 电路分析基础实验 3 4.9.3实验设备 1．三相自耦调压器 一套 2．白炽灯15W/220V 九...
