三相半波可控整流电路设计

三相半波可控整流电路设计_第1页
1/6
三相半波可控整流电路设计_第2页
2/6
三相半波可控整流电路设计_第3页
3/6

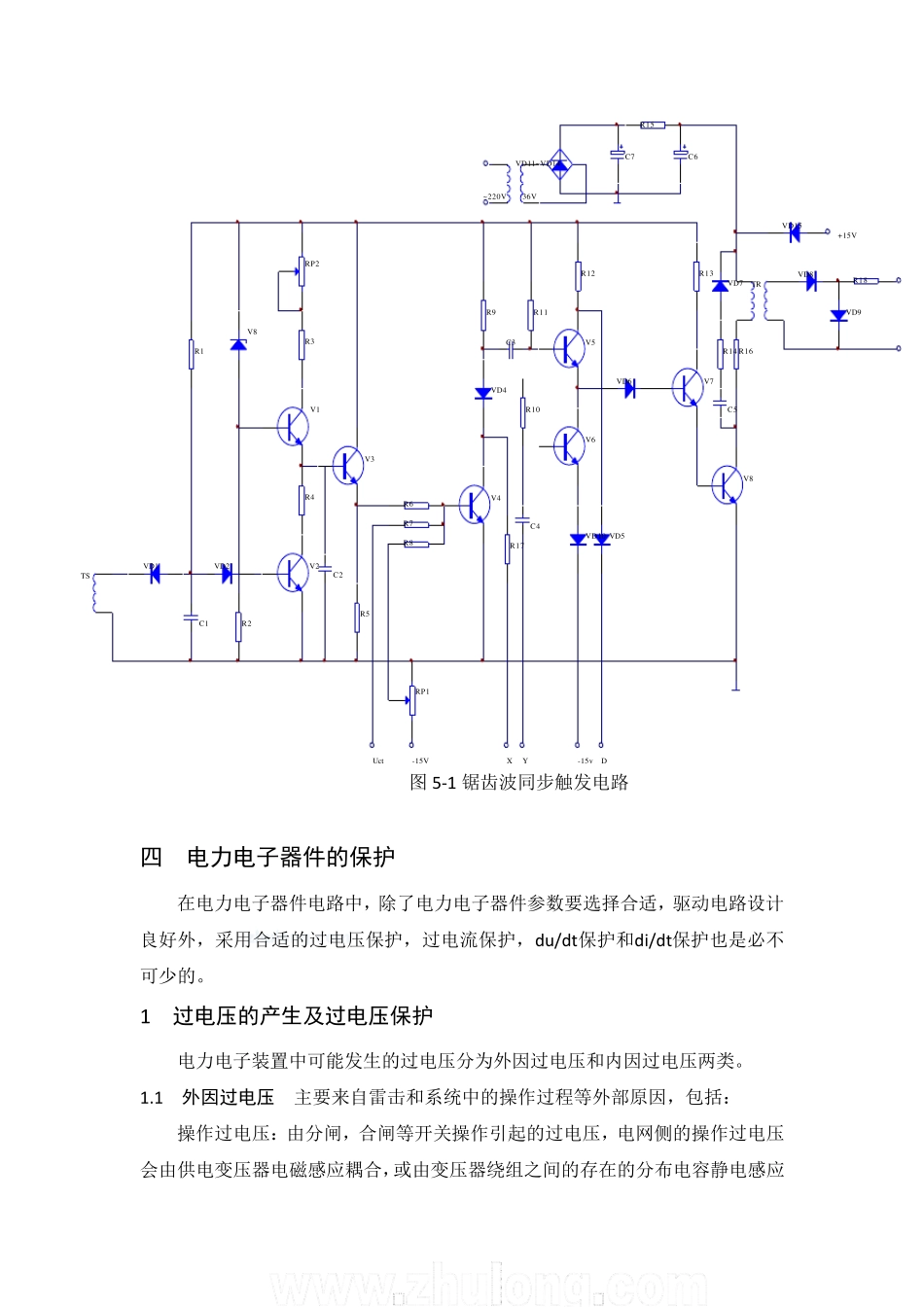

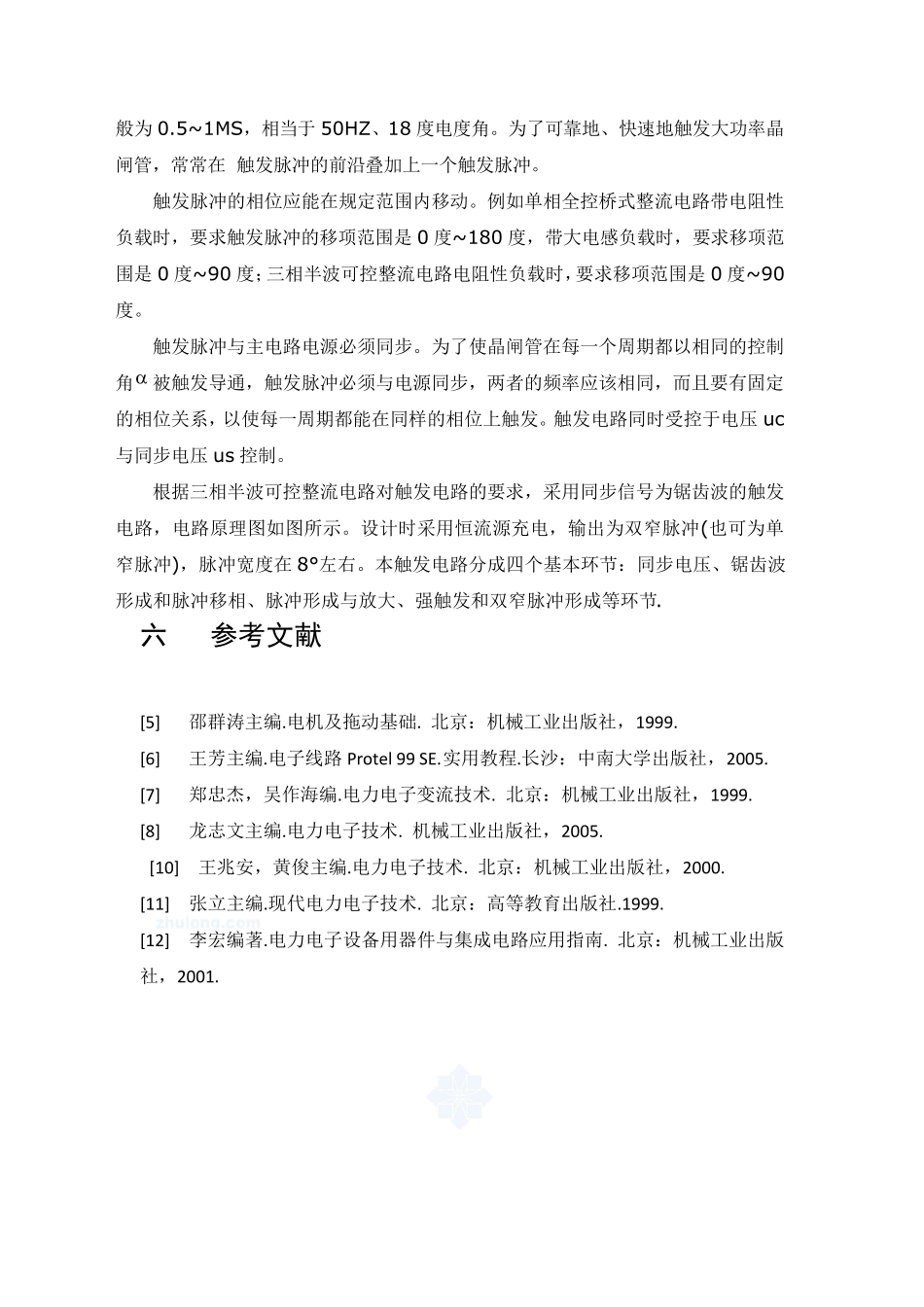

三相半波可控整流电路设计 一、方案选择 当整流负载容量较大, 均可在三相半波的基础上进行分析。 二、主电路选择及原理分析 三 触发电路的设计 为了保证晶闸管电路能正常,可靠的工作,触发电路必须满足以下要求: 触发脉冲应有足够的功率,触发脉冲的电压和电流应大于晶闸管要求的数值,并留有一定的裕量。 由闸管的门极伏安特性曲线可知,同一型号的晶闸管的门极伏安特性的分散性很大,所以规定晶闸管元件的门极阻值在某高阻和低阻之间,才可能算是合格的产品。晶闸管器件出厂时,所标注的门极触发电流Igt、门极触发电压 U 是指该型号的所有合格器件都能被触发导通的最小门极电流、电压值,所以在接近坐标原点处以  gt\Ugt 为界划除 OABCO 区域,在此区域内为不可靠触发区。在器件门极极限电流Igfm、门极极限电压和门极极限功率曲线的包围下,面积 ABCDEFG 为可触发区,所用的合格的晶闸管器件的触发电压与触发电流都应在这个区域内,在使用时,触发电路提供的门极的触发电压与触发电流都应处于这个区域内。 再有,温度对晶闸管的门极影响很大,即使是同一个器件,温度不同时,器件的触发电流与电压也不同。一般可以这样估算,在 100°高温时,触发电流、电压值比室温时低 2~3 倍,所以为了使敬闸管在任何工作条件下都能可靠的触发,触发电路送出的触发电流、电压值都必须大于晶闸管器件的门极规定的触发电流、触发电压值,并且要留有足够的余量。如触发信号为脉冲时,在触发功率不超过规定值的情况下,触发电压、电流的幅值在短时间内可以大大超过额定值。 触发脉冲应一定的宽度且脉冲前沿应尽可能陡。由于晶闸管的触发是有一个过程的,也就是晶闸管的导通需要一定的时间。只有当晶闸管的阳极电流即主回路电流上升到晶闸管的掣住电流以上时,晶闸管才能导通,所以触发信号应有足够的宽度才能保证被触发的晶闸管可靠的导通,对于电感性负载,脉冲的宽度要宽些,一般为0.5~1MS,相当于50HZ、18 度电度角。为了可靠地、快速地触发大功率晶闸管,常常在 触发脉冲的前沿叠加上一个触发脉冲。 触发脉冲的相位应能在规定范围内移动。例如单相全控桥式整流电路带电阻性负载时,要求触发脉冲的移项范围是 0 度~180 度,带大电感负载时,要求移项范围是 0 度~90 度;三相半波可控整流电路电阻性负载时,要求移项范围是 0 度~90度。 触发脉冲与主电路电源必须同步。为了使晶闸管在每一个周期都以相同的控制角 被...
