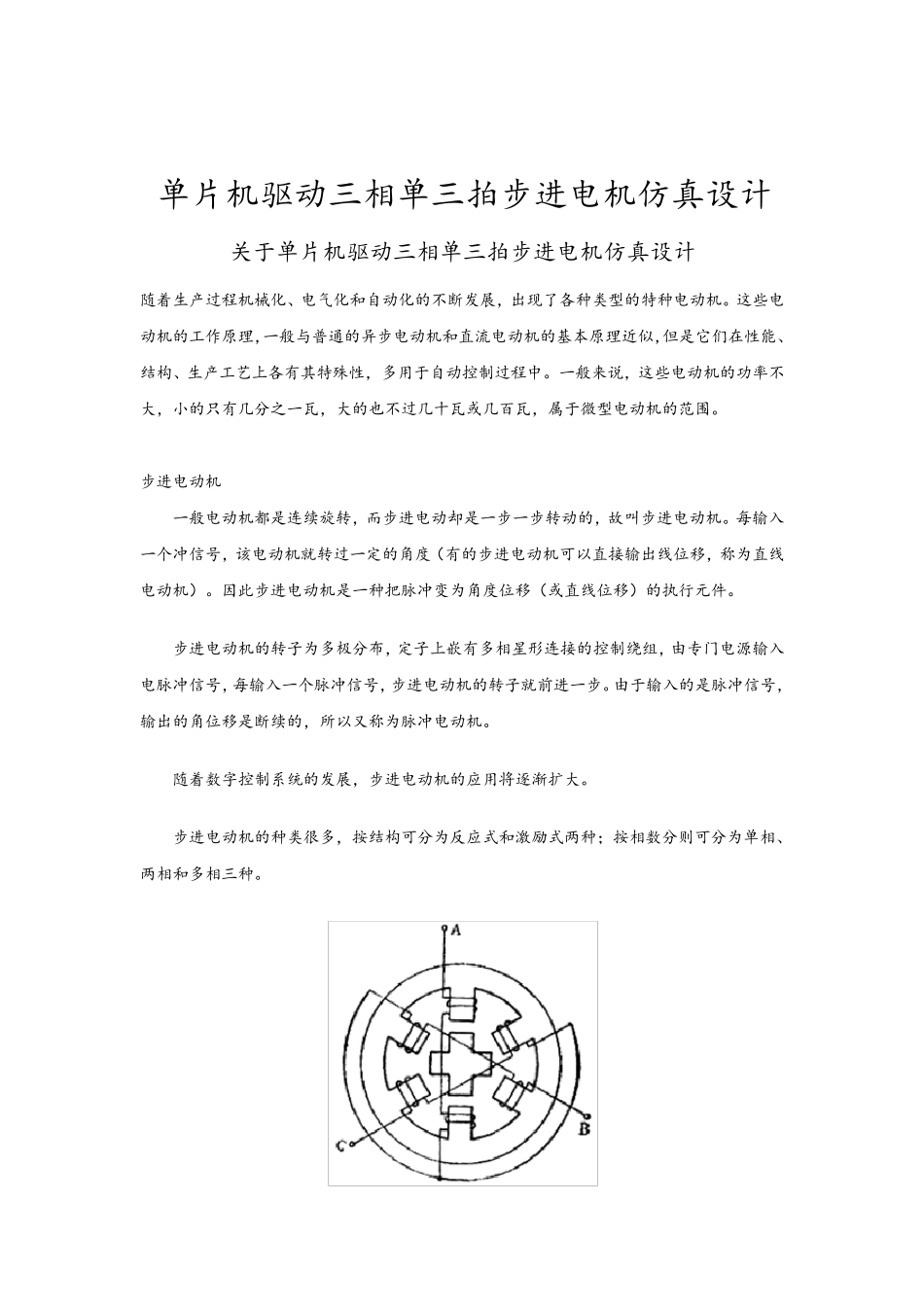

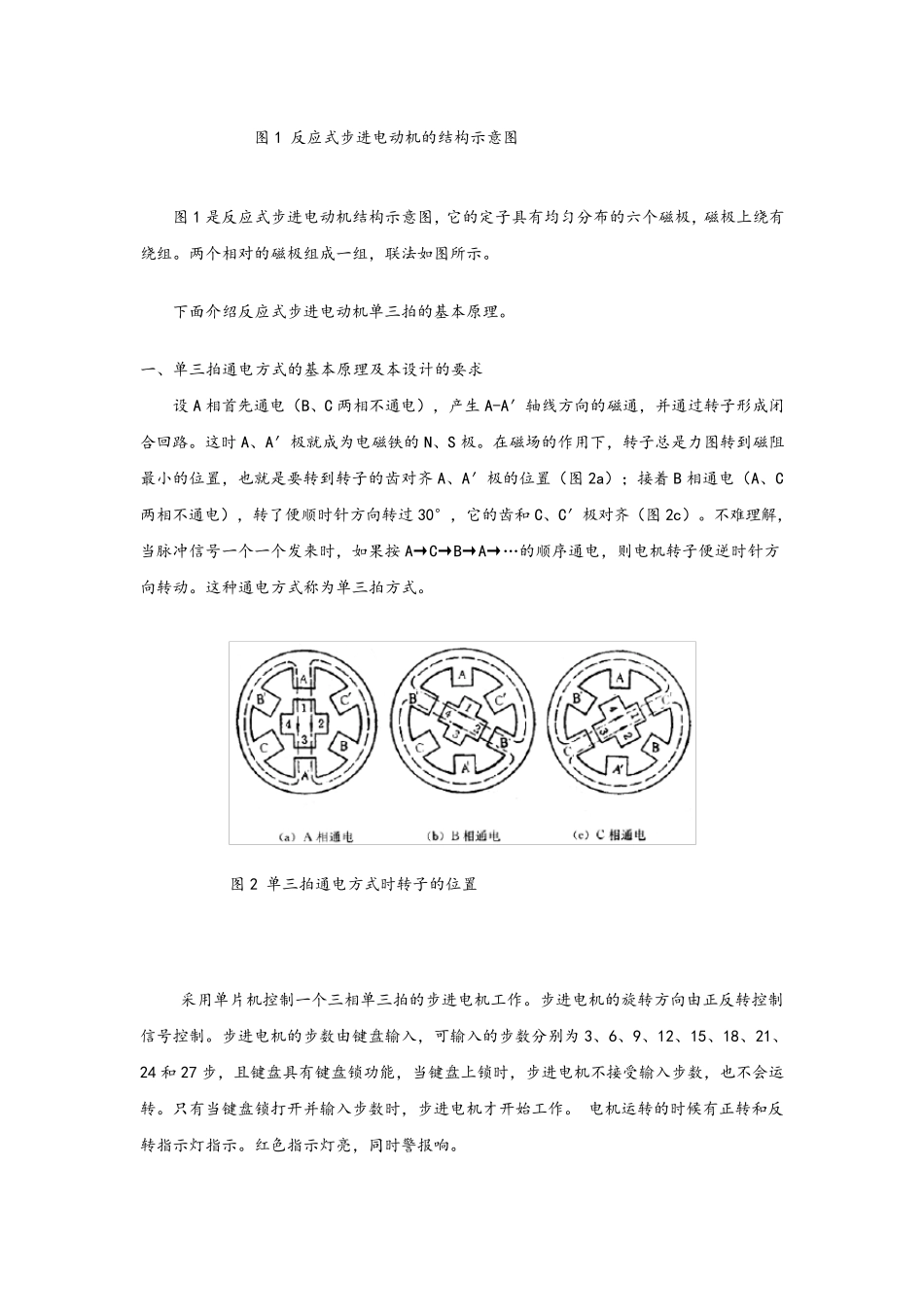

单片机驱动三相单三拍步进电机仿真设计 关于单片机驱动三相单三拍步进电机仿真设计 随着生产过程机械化、电气化和自动化的不断发展，出现了各种类型的特种电动机。这些电动机的工作原理，一般与普通的异步电动机和直流电动机的基本原理近似，但是它们在性能、结构、生产工艺上各有其特殊性，多用于自动控制过程中。一般来说，这些电动机的功率不大，小的只有几分之一瓦，大的也不过几十瓦或几百瓦，属于微型电动机的范围。 步进电动机 一般电动机都是连续旋转，而步进电动却是一步一步转动的，故叫步进电动机。每输入一个冲信号，该电动机就转过一定的角度（有的步进电动机可以直接输出线位移，称为直线电动机）。因此步进电动机是一种把脉冲变为角度位移（或直线位移）的执行元件。 步进电动机的转子为多极分布，定子上嵌有多相星形连接的控制绕组，由专门电源输入电脉冲信号，每输入一个脉冲信号，步进电动机的转子就前进一步。由于输入的是脉冲信号，输出的角位移是断续的，所以又称为脉冲电动机。 随着数字控制系统的发展，步进电动机的应用将 逐 渐 扩 大。 步进电动机的种类很 多，按 结构可分为反 应式 和激 励 式 两 种； 按 相数分则 可分为单相、两 相和多相三种。 图1 反应式步进电动机的结构示意图 图1 是反应式步进电动机结构示意图，它的定子具有均匀分布的六个磁极，磁极上绕有绕组。两个相对的磁极组成一组，联法如图所示。 下面介绍反应式步进电动机单三拍的基本原理。 一、单三拍通电方式的基本原理及本设计的要求 设A 相首先通电（B、C 两相不通电），产生A-A′轴线方向的磁通，并通过转子形成闭合回路。这时A、A′极就成为电磁铁的N、S 极。在磁场的作用下，转子总是力图转到磁阻最小的位置，也就是要转到转子的齿对齐A、A′极的位置（图2a）；接着B 相通电（A、C两相不通电），转了便顺时针方向转过30°，它的齿和 C、C′极对齐（图2c）。不难理解，当脉冲信号一个一个发来时，如果按 A→C→B→A→…的顺序通电，则电机转子便逆时针方向转动。这种通电方式称为单三拍方式。 图2 单三拍通电方式时转子的位置 采用单片机控制一个三相单三拍的步进电机工作。步进电机的旋转方向由正反转控制信号控制。步进电机的步数由键盘输入，可输入的步数分别为3、6、9、12、15、18、21、24 和 27 步，且键盘具有键盘锁功能，当键盘上锁时，步进电机不接受输入步数，也不会运转。只有当键盘锁打开...
