三相变压器的参数测定实验报告

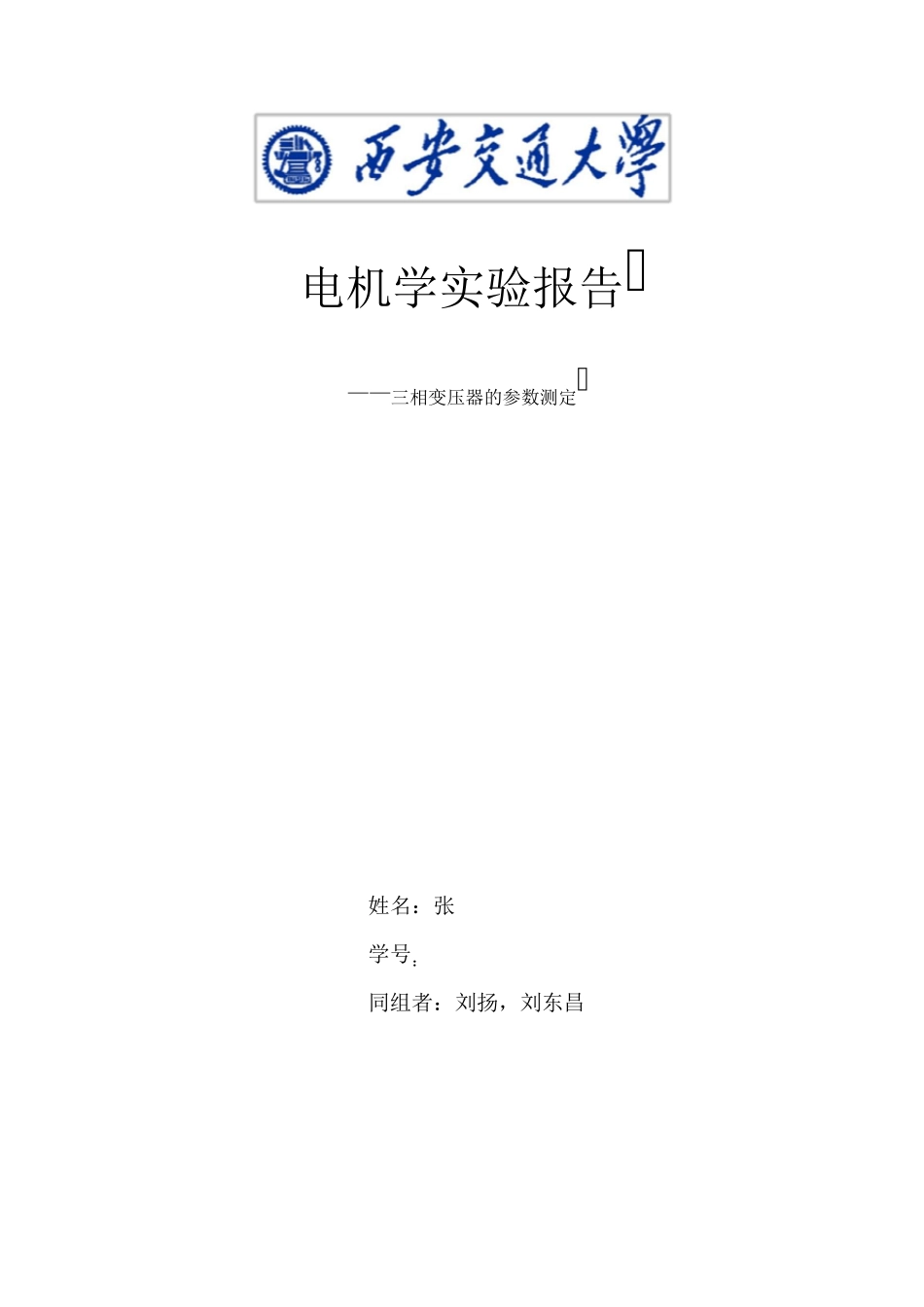

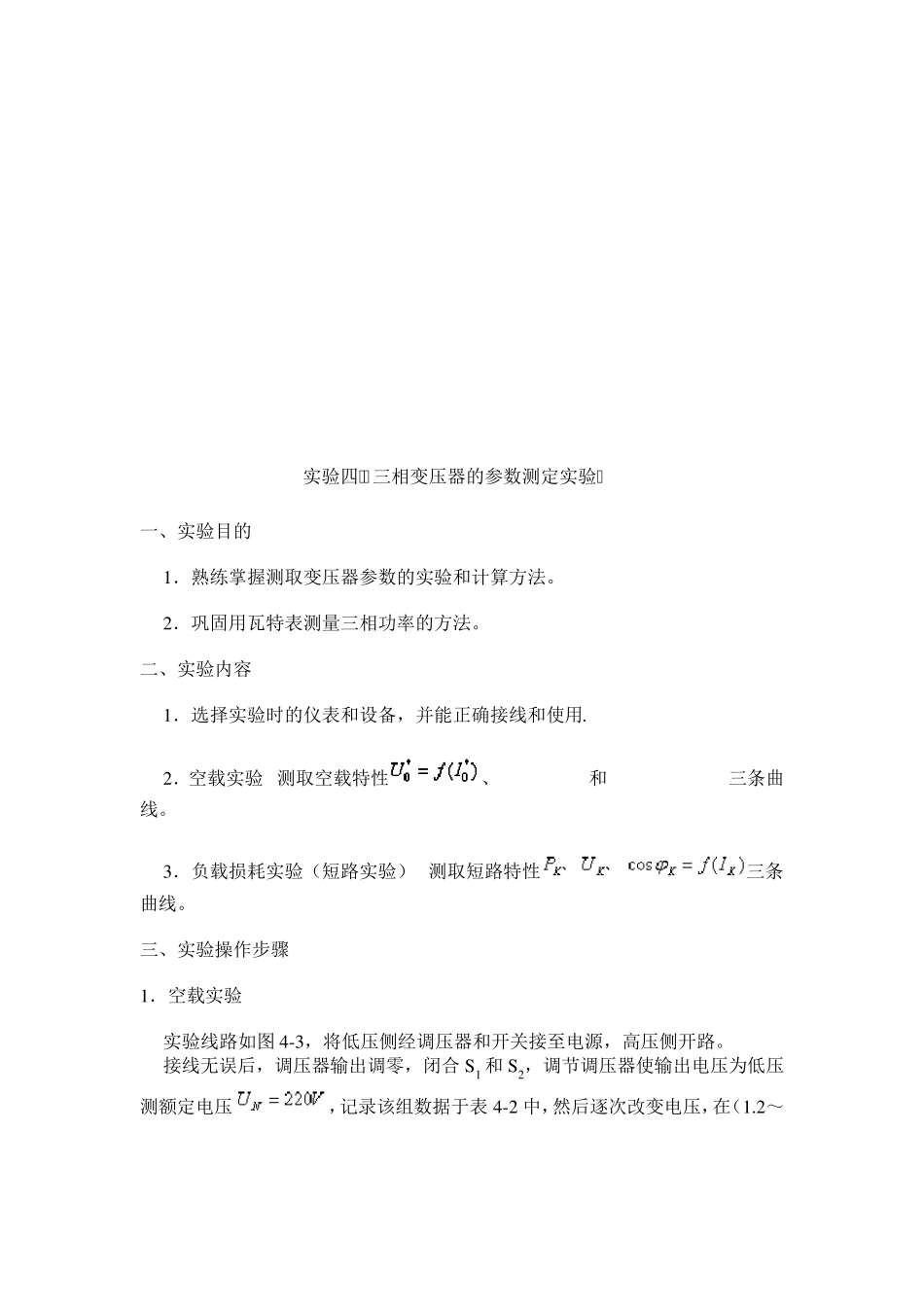

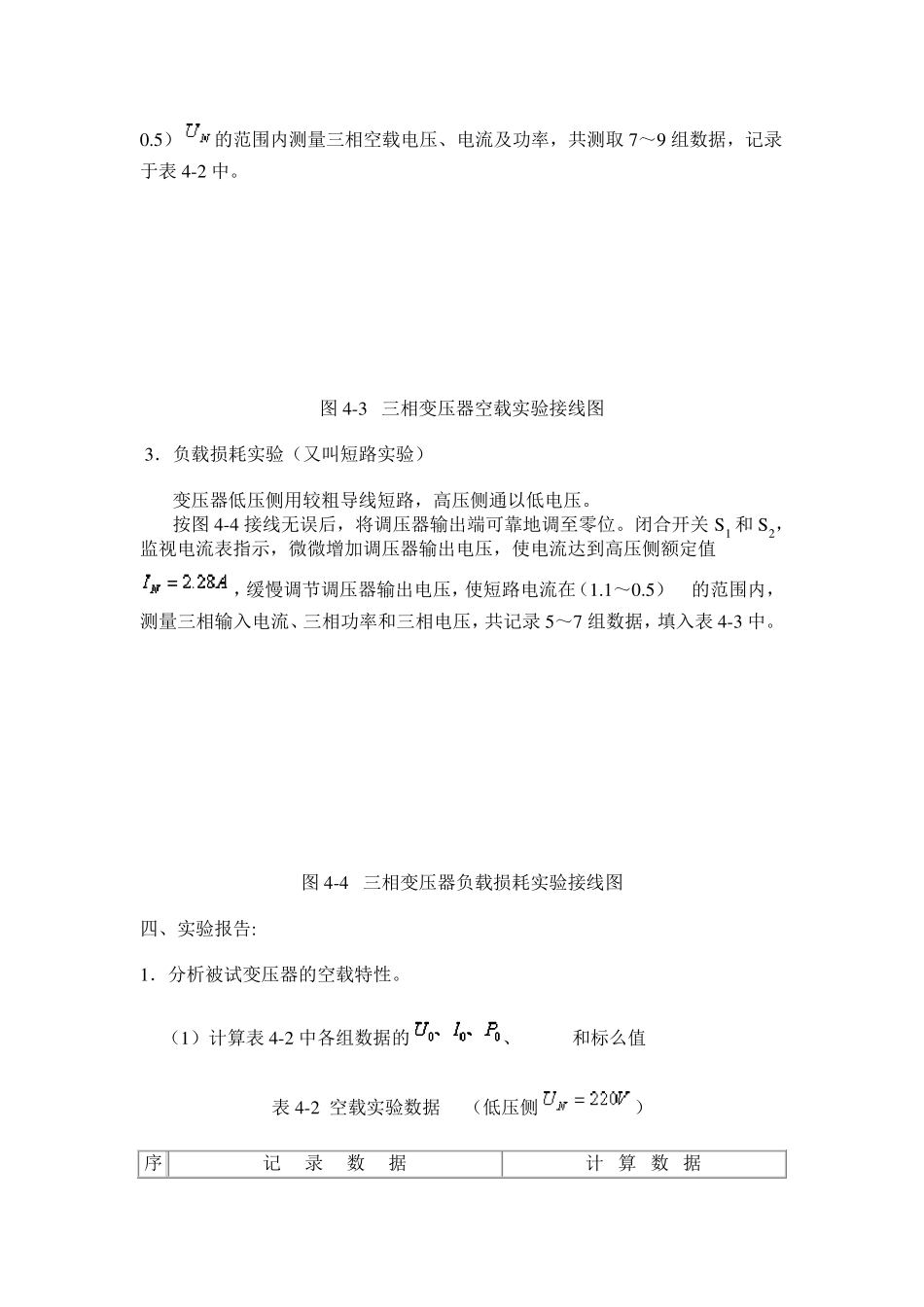

电机学实验报告 ——三相变压器的参数测定 姓名：张 * 学号： ********** 同组者：刘扬，刘东昌 实验四 三相变压器的参数测定实验 一、实验目的 1．熟练掌握测取变压器参数的实验和计算方法。 2．巩固用瓦特表测量三相功率的方法。 二、实验内容 1．选择实验时的仪表和设备，并能正确接线和使用. 2．空载实验 测取空载特性、和三条曲线。 3．负载损耗实验（短路实验） 测取短路特性三条曲线。 三、实验操作步骤 1．空载实验 实验线路如图 4-3，将低压侧经调压器和开关接至电源，高压侧开路。 接线无误后，调压器输出调零，闭合 S1 和 S2，调节调压器使输出电压为低压测额定电压，记录该组数据于表 4-2 中，然后逐次改变电压，在（1.2～0.5）的范围内测量三相空载电压、电流及功率，共测取 7～9 组数据，记录于表 4-2 中。 图 4-3 三相变压器空载实验接线图 3．负载损耗实验（又叫短路实验） 变压器低压侧用较粗导线短路，高压侧通以低电压。 按图 4-4 接线无误后，将调压器输出端可靠地调至零位。闭合开关 S 1 和 S 2，监视电流表指示，微微增加调压器输出电压，使电流达到高压侧额定值，缓慢调节调压器输出电压，使短路电流在（1.1～0.5）的范围内，测量三相输入电流、三相功率和三相电压，共记录 5～7 组数据，填入表 4-3 中。 图 4-4 三相变压器负载损耗实验接线图 四、实验报告: 1．分析被试变压器的空载特性。 （1）计算表 4-2 中各组数据的、和标么值 表 4-2 空载实验数据 （低压侧） 序记 录 数 据 计 算 数 据 号 Uab Ubc Uca Ia Ib Ic PⅠ PⅡ U0 I0 U0* I0* P0 cosф 0 1 264.0. 263.5 264.9 1.16 0.77 1.22 239.1 -182 264.1 1.05 1.197 0.267 28.55 0.1029 2 241.8 239.7 241.5 0.82 0.52 0.84 156.3 -114 241.0 0.73 1.095 0.184 21.15 0.1208 3 221.8 219.3 221.8 0.60 0.38 0.61 107.2 -73.8 220.9 0.53 0.997 0.135 16.70 0.1430 4 198.1 194.7 198.5 0.42 0.26 0.42 68.99 -43.1 198.1 0.37 0.895 0.0931 12.95 0.1891 5 175.8 172.7 176.7 0.30 0.18 0.30 45.31 -24.5 175.1 0.26 0.796 0.0660 10.41 0.2286 6 154.4 152.0 155.2 0.22 0.13 0.21 29.79 -13.5 153.9 0.19 0.699 0.0474 8.14 0.2836 7 131.9 130.0 132.4 0.16 0.10 0.15...
