三相变压器的空载和短路实验

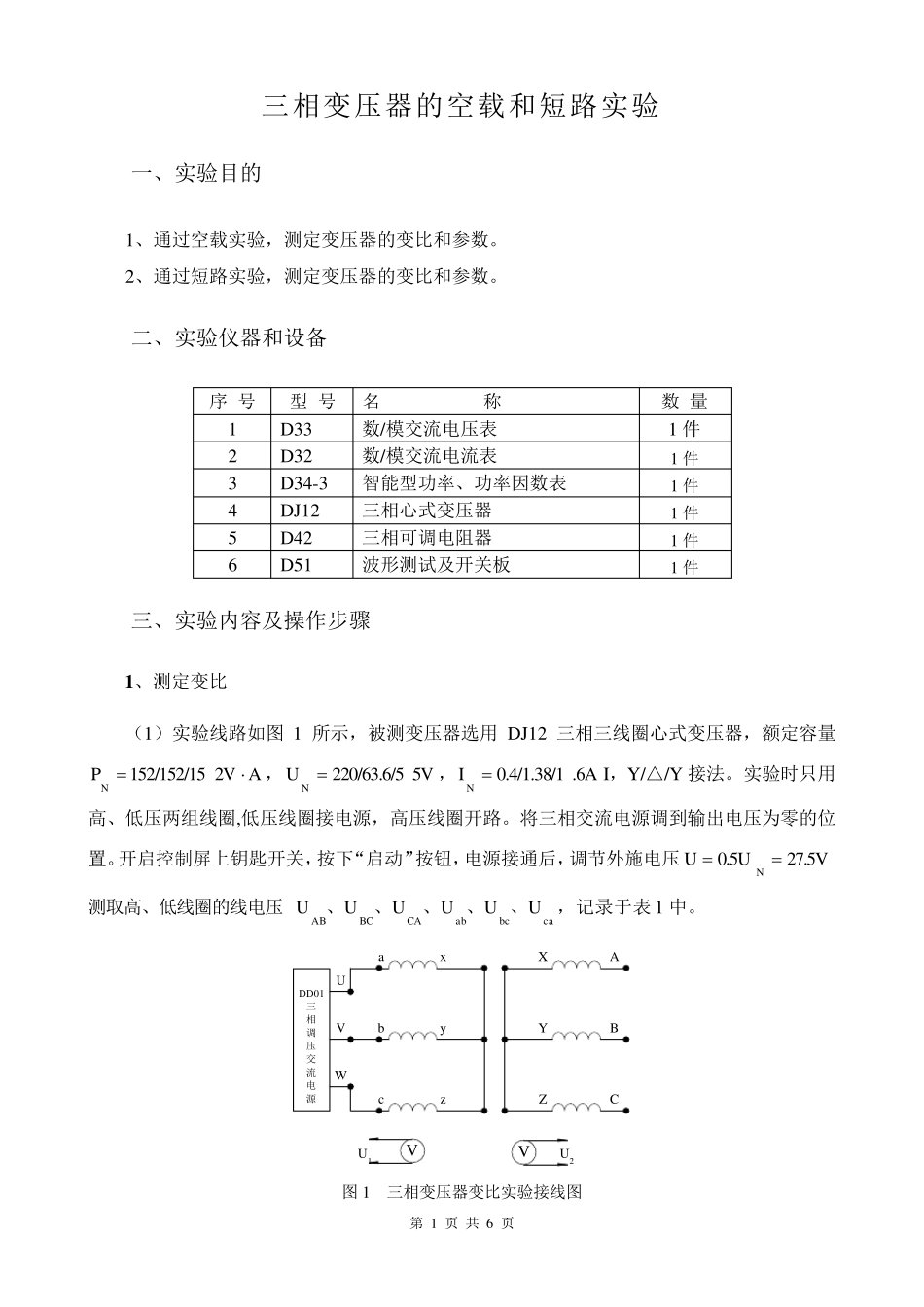

第 1 页 共 6 页 三相变压器的空载和短路实验 一、实验目的 1、通过空载实验，测定变压器的变比和参数。 2、通过短路实验，测定变压器的变比和参数。 二、实验仪器和设备 序 号 型 号 名 称 数 量 1 D33 数/模交流电压表 1 件 2 D32 数/模交流电流表 1 件 3 D34-3 智能型功率、功率因数表 1 件 4 DJ12 三相心式变压器 1 件 5 D42 三相可调电阻器 1 件 6 D51 波形测试及开关板 1 件 三、实验内容及操作步骤 1 、测定变比 （1）实验线路如图1 所示，被测变压器选用DJ12 三相三线圈心式变压器，额定容量A2V152/152/15PN，5V220/63.6/5UN ，.6A0.4/1.38/1IN I，Y/△/Y 接法。实验时只用高、低压两组线圈,低压线圈接电源，高压线圈开路。将三相交流电源调到输出电压为零的位置。开启控制屏上钥匙开关，按下“启动”按钮，电源接通后，调节外施电压27.5V0.5UUN 测取高、低线圈的线电压cabcabCABCABUUUUUU、、、、、，记录于表1 中。 DD01三相调压交流电源UVWAXVVU1U2axbyczBYCZ 图1 三相变压器变比实验接线图 第 2 页 共 6 页 表1 变比的测定 高压绕组线电压(V) 低压绕组线电压(V) 变比(K) 平均变比 )(31CABCABKKKK ABU abU abABABUUK CBU bcU bcBCBCUUK CAU caU caCACAUUK 2 、空载实验 (1) 将控制屏左侧三相交流电源的调压旋钮逆时针旋转到底使输出电压为零，按下“停止”按钮,在断电的条件下，按图2 接线。变压器低压线圈接电源，高压线圈开路。 DD01三相调压交流电源UVWAXV1axbyczBYCZV2V3W2W1****A1A2A3 图 2 三相变压器空载实验接线图 (2) 按下“启动”按钮接通三相交流电源，调节电压，使变压器的空载电压N0L1.2UU。 (3) 逐次降低电源电压，在N0.2)U~(1.2范围内， 测取变压器三相线电压、线电流和功率。 (4) 测取数据时，其中N0UU 的点必测,且在其附近多测几组。共取数据 8-9 组记录于表2 中。 表2 空载实验 序 号 实 验 数 据 计 算 数 据 LU0 (V) LI0 (A) 0P (W) LU0 (V) LI0 (A) 0P (W) 0cos abU bcU caU a0I b0I c0I 10P 02P 1 2 第 3 页 共 6 页 3 4 5 6 7 8 9 3 、短路实验 (1) 将控制屏左侧的调压旋钮逆时针方向旋转到底使三相交流电源的输出电压为零值。按下“停止”按钮，在断电的条件下，按图 3 接线。变压器高压线圈接电源，低压线圈...
