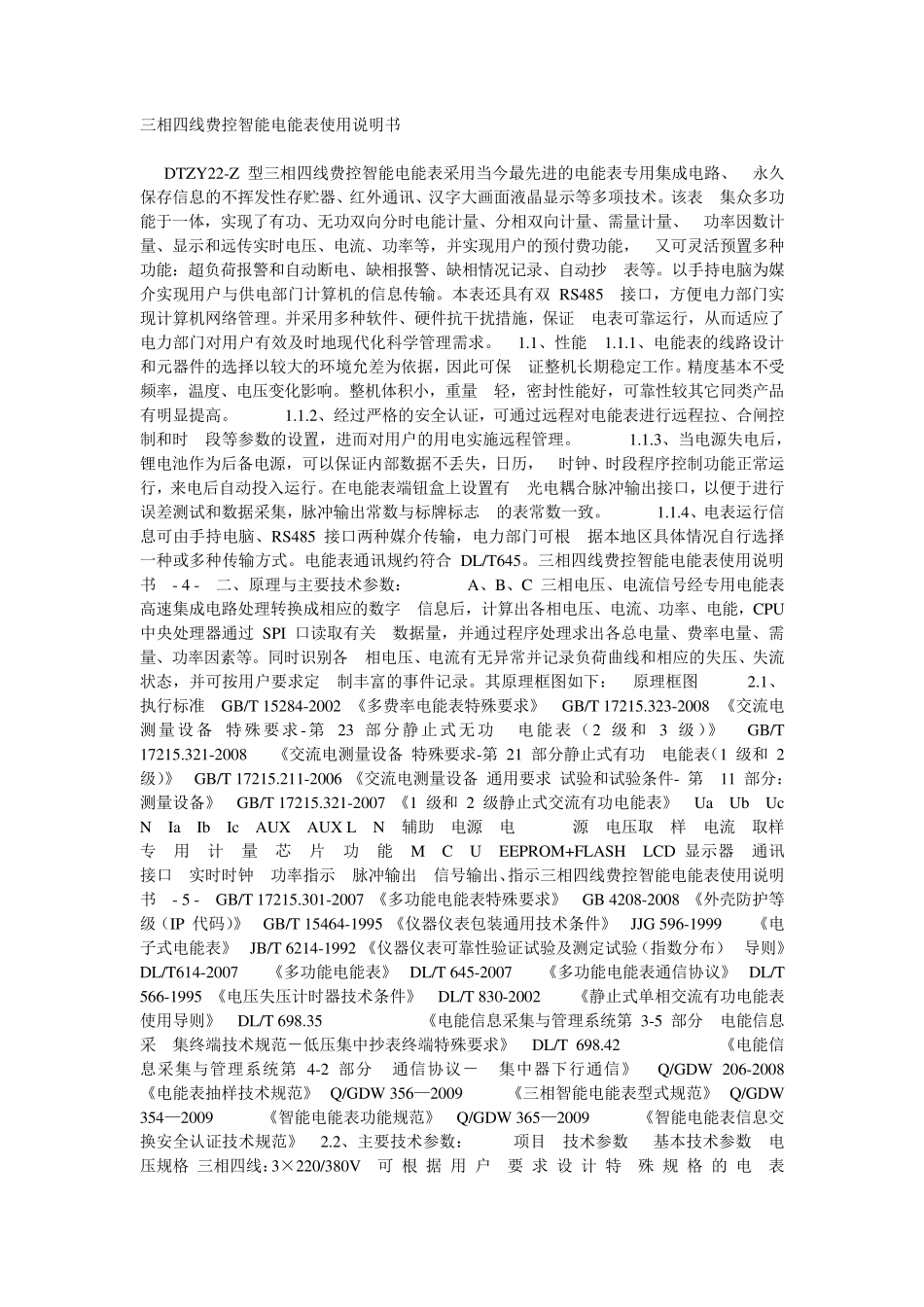

三相四线费控智能电能表使用说明书 DTZY22-Z 型三相四线费控智能电能表采用当今最先进的电能表专用集成电路、 永久保存信息的不挥发性存贮器、红外通讯、汉字大画面液晶显示等多项技术。该表 集众多功能于一体，实现了有功、无功双向分时电能计量、分相双向计量、需量计量、 功率因数计量、显示和远传实时电压、电流、功率等，并实现用户的预付费功能， 又可灵活预置多种功能：超负荷报警和自动断电、缺相报警、缺相情况记录、自动抄 表等。以手持电脑为媒介实现用户与供电部门计算机的信息传输。本表还具有双 RS485 接口，方便电力部门实现计算机网络管理。并采用多种软件、硬件抗干扰措施，保证 电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。 1.1、性能 1.1.1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保 证整机长期稳定工作。精度基本不受频率，温度、电压变化影响。整机体积小，重量 轻，密封性能好，可靠性较其它同类产品有明显提高。 1.1.2、经过严格的安全认证，可通过远程对电能表进行远程拉、合闸控制和时 段等参数的设置，进而对用户的用电实施远程管理。 1.1.3、当电源失电后，锂电池作为后备电源，可以保证内部数据不丢失，日历， 时钟、时段程序控制功能正常运行，来电后自动投入运行。在电能表端钮盒上设置有 光电耦合脉冲输出接口，以便于进行误差测试和数据采集，脉冲输出常数与标牌标志 的表常数一致。 1.1.4、电表运行信息可由手持电脑、RS485 接口两种媒介传输，电力部门可根 据本地区具体情况自行选择一种或多种传输方式。电能表通讯规约符合 DL/T645。三相四线费控智能电能表使用说明书 - 4 - 二、原理与主要技术参数： A、B、C 三相电压、电流信号经专用电能表高速集成电路处理转换成相应的数字 信息后，计算出各相电压、电流、功率、电能，CPU 中央处理器通过 SPI 口读取有关 数据量，并通过程序处理求出各总电量、费率电量、需量、功率因素等。同时识别各 相电压、电流有无异常并记录负荷曲线和相应的失压、失流状态，并可按用户要求定 制丰富的事件记录。其原理框图如下： 原理框图 2.1、执行标准 GB/T 15284-2002 《多费率电能表特殊要求》 GB/T 17215.323-2008 《交流电测量设备 特殊要求-第 23 部分静止式无功 电能表（2 级和 3 级）》 GB/T 17215.321-2008 《交流电测量设备 特殊要求-第 21 部分静止式有...
