三相异步电动机检查试验方法

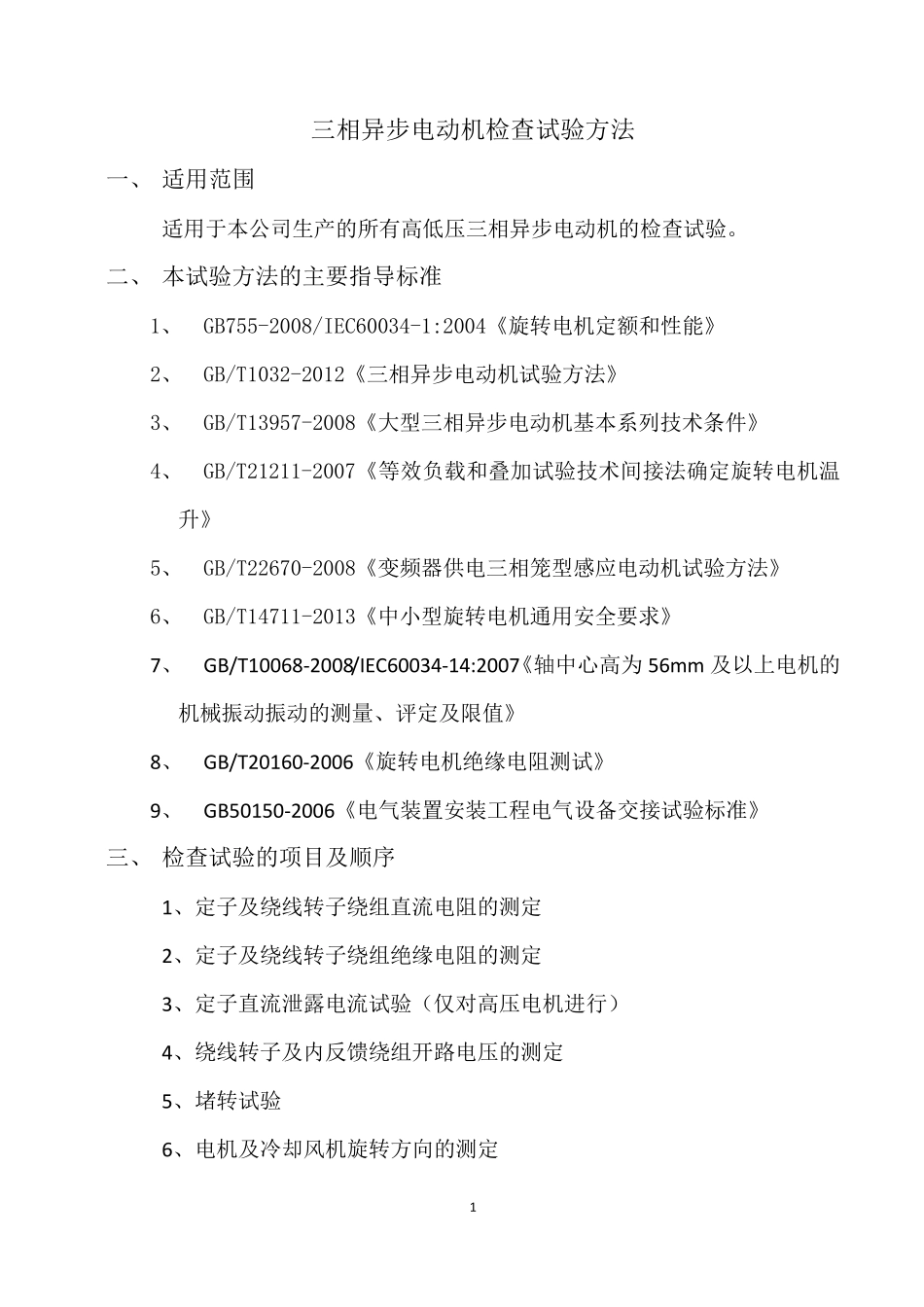

1 三相异步电动机检查试验方法 一、 适用范围 适用于本公司生产的所有高低压三相异步电动机的检查试验。 二、 本试验方法的主要指导标准 1、 GB755-2008/IEC60034-1:2004《旋转电机定额和性能》 2、 GB/T1032-2012《三相异步电动机试验方法》 3、 GB/T13957-2008《大型三相异步电动机基本系列技术条件》 4、 GB/T21211-2007《等效负载和叠加试验技术间接法确定旋转电机温升》 5、 GB/T22670-2008《变频器供电三相笼型感应电动机试验方法》 6、 GB/T14711-2013《中小型旋转电机通用安全要求》 7、 GB/T10068-2008/IEC60034-14:2007《轴中心高为 56m m 及以上电机的机械振动振动的测量、评定及限值》 8、 GB/T20160-2006《旋转电机绝缘电阻测试》 9、 GB50150-2006《电气装置安装工程电气设备交接试验标准》 三、 检查试验的项目及顺序 1、定子及绕线转子绕组直流电阻的测定 2、定子及绕线转子绕组绝缘电阻的测定 3、定子直流泄露电流试验（仅对高压电机进行） 4、绕线转子及内反馈绕组开路电压的测定 5、堵转试验 6、电机及冷却风机旋转方向的测定 2 7、 电 机 空 载 转 速 的 测 定 8、 超 速 试 验 （ 当 有 协 议 规 定 时 进 行 ） 9、 短 时 热 试 验 （ 仅 对 高 压 及 低 压 大 功 率 电 机 进 行 ） 10、 空 载 试 验 11、 振 动 的 测 定 12、 机 械 检 查 13、 工 频 耐 电 压 试 验 四 、 检 查 试 验 的 方 法 与 结 果 判 定 1、 定 子 及 绕 线 转 子 绕 组 直 流 电 阻 的 测 定 1.1 测 量 绕 组 直 流 电 阻 的 目 的 通 过 对 实 测 直 流 电 阻 值 的 分 析 ， 可 以 初 步 判 定 被 试 电 机 绕 组 的 匝 数 、 线 径 、并 绕 根 数 、 接 线 方 式 及 接 线 质 量 等 是 否 达 到 设 计 或 工 艺 规 范 的 要 求 ， 以 及 绕 组匝 间 有 无 短 路 现 象 等 ， 并 且 直 流 电 阻 是 参 与 损 耗 和 温 升 计 算 的 必 要 参 数 。 1.2 测 量 绕 组 直 流 电 阻 的 方 法 （ 1） 在 测 量 绕 组 的 直 流 电 阻 时 ， 需 先 测 量 被 测 绕 组 的 温 度 ， 绕 组 温 度 与 环境 温 度 之 差 应 不 大 于 2...
