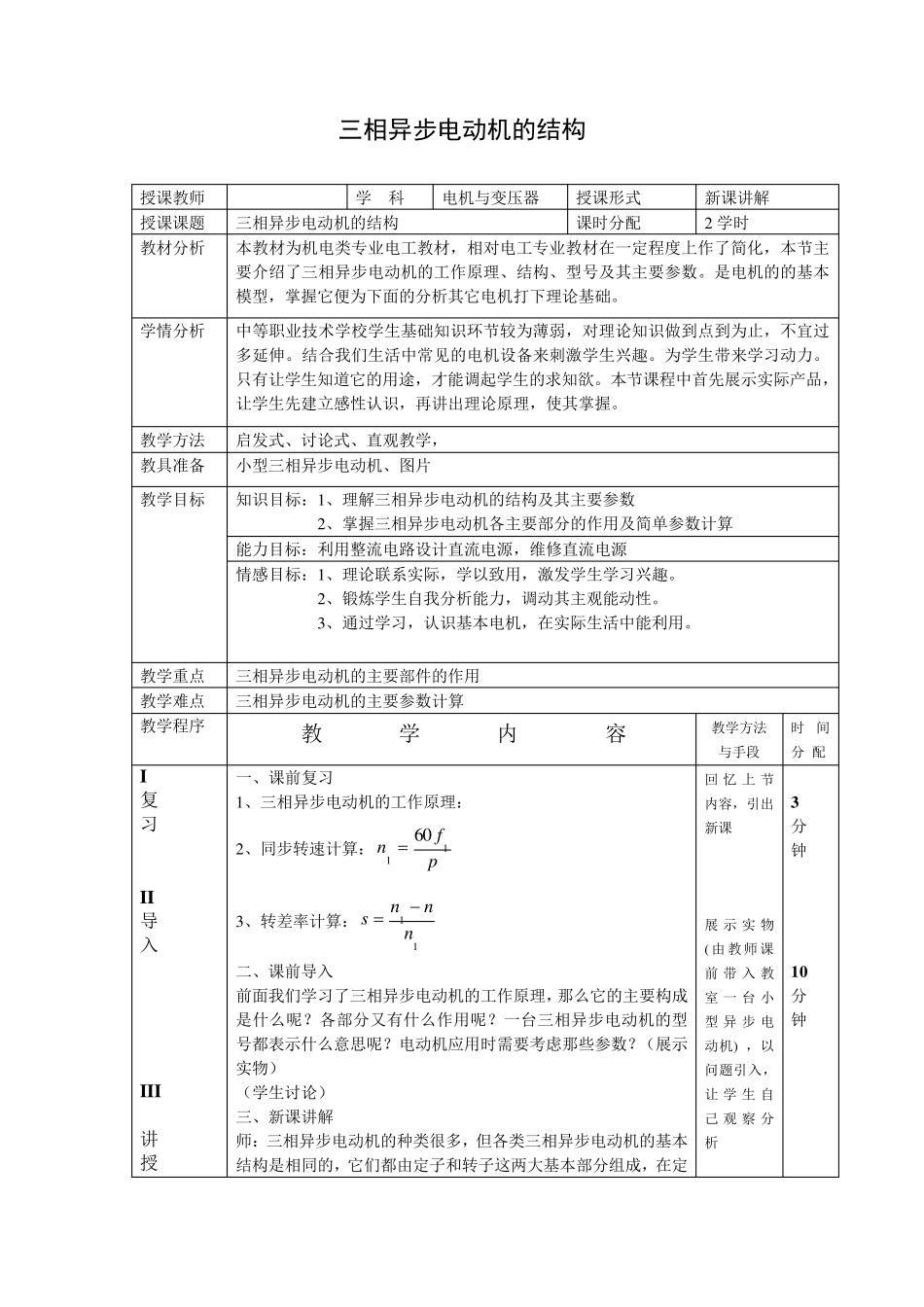

三相异步电动机的结构 授课教师 学 科 电机与变压器 授课形式 新课讲解 授课课题 三相异步电动机的结构 课时分配 2 学时 教材分析 本教材为机电类专业电工教材，相对电工专业教材在一定程度上作了简化，本节主要介绍了三相异步电动机的工作原理、结构、型号及其主要参数。是电机的的基本模型，掌握它便为下面的分析其它电机打下理论基础。 学情分析 中等职业技术学校学生基础知识环节较为薄弱，对理论知识做到点到为止，不宜过多延伸。结合我们生活中常见的电机设备来刺激学生兴趣。为学生带来学习动力。只有让学生知道它的用途，才能调起学生的求知欲。本节课程中首先展示实际产品，让学生先建立感性认识，再讲出理论原理，使其掌握。 教学方法 启发式、讨论式、直观教学， 教具准备 小型三相异步电动机、图片 教学目标 知识目标：1 、理解三相异步电动机的结构及其主要参数 2 、掌握三相异步电动机各主要部分的作用及简单参数计算 能力目标：利用整流电路设计直流电源，维修直流电源 情感目标：1 、理论联系实际，学以致用，激发学生学习兴趣。 2 、锻炼学生自我分析能力，调动其主观能动性。 3 、通过学习，认识基本电机，在实际生活中能利用。 教学重点 三相异步电动机的主要部件的作用 教学难点 三相异步电动机的主要参数计算 教学程序 教 学 内 容 教学方法与手段 时间分 配 I 复 习 II 导 入 III 讲 授 一、课前复习 1 、三相异步电动机的工作原理： 2 、同步转速计算：pfn1160 3 、转差率计算：11nnns 二、课前导入 前面我们学习了三相异步电动机的工作原理，那么它的主要构成是什么呢？各部分又有什么作用呢？一台三相异步电动机的型号都表示什么意思呢？电动机应用时需要考虑那些参数？（展示实物） （学生讨论） 三、新课讲解 师：三相异步电动机的种类很多，但各类三相异步电动机的基本结构是相同的，它们都由定子和转子这两大基本部分组成，在定回 忆 上节内容，引出新课 展 示 实 物 ( 由 教师课前 带 入 教室 一台 小型 异步电动机) ，以问题引入，让 学生 自己 观 察 分析 3 分 钟 10 分 钟 新 课 子和转子之间具有一定的气隙。此外，还有端盖、轴承、接线盒、吊环等其他附件，如下图示： 封闭式三相笼型异步电动机结构图 1—轴承；2—前端盖；3—转轴；4—接线盒；5—吊环；6—定子铁心；7—转子；8—定子绕组；9—机座...
