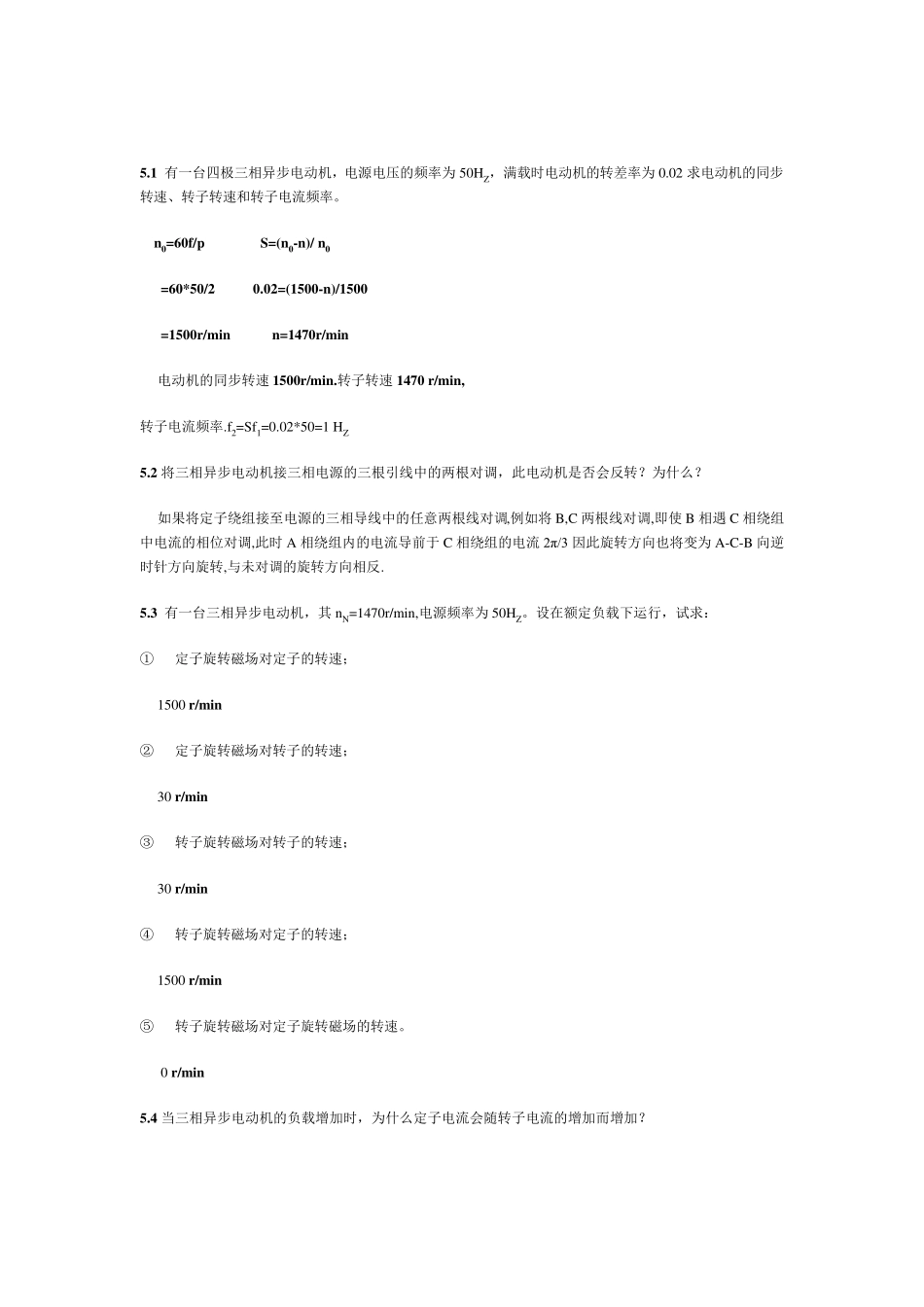

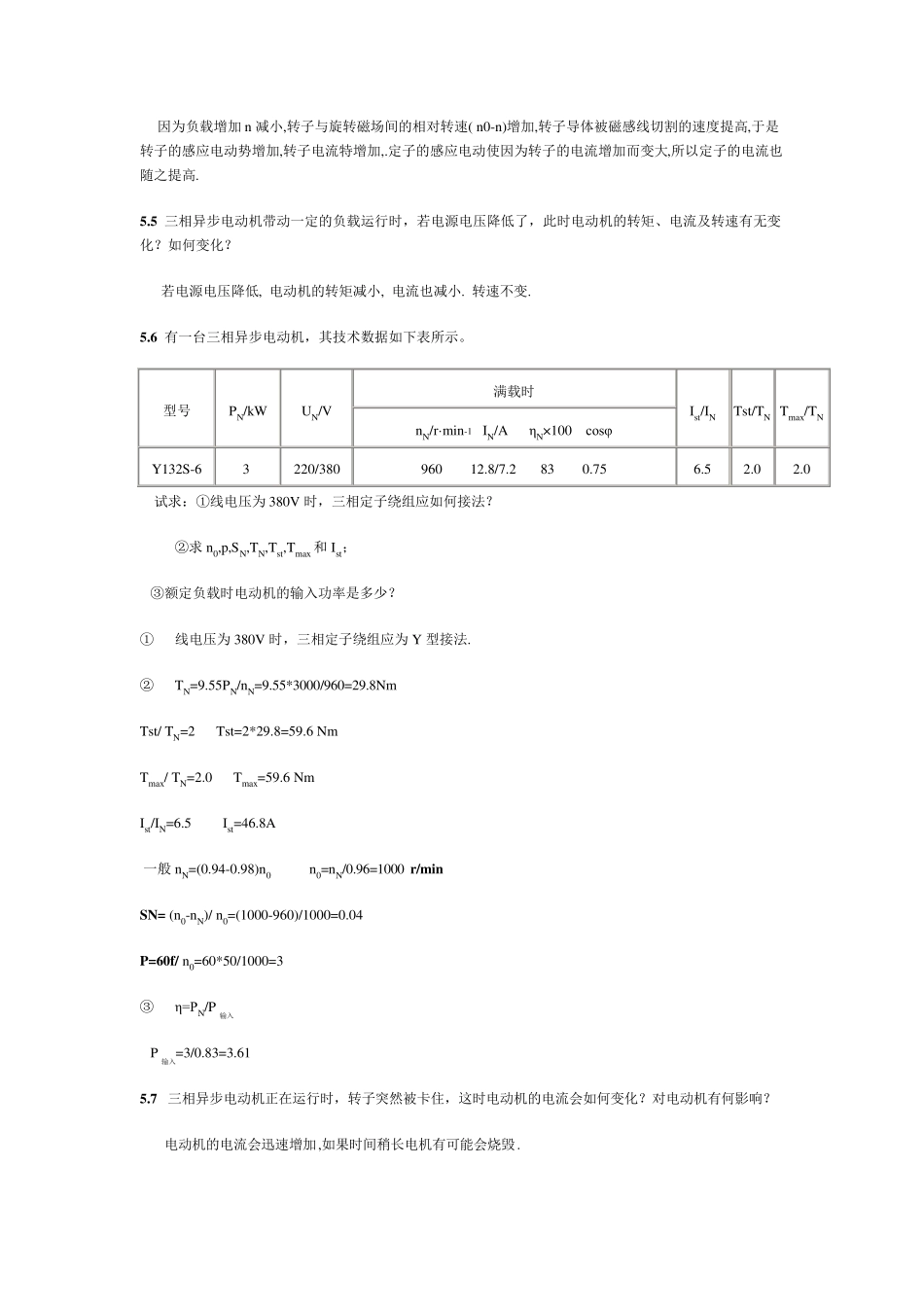

5.1 有一台四极三相异步电动机,电源电压的频率为50HZ,满载时电动机的转差率为0.02 求电动机的同步转速、转子转速和转子电流频率。 n0=60f/p S=(n0-n)/ n0 =60*50/2 0.02=(1500-n)/1500 =1500r/min n=1470r/min 电动机的同步转速1500r/min.转子转速1470 r/min, 转子电流频率.f2=Sf1=0.02*50=1 HZ 5.2 将三相异步电动机接三相电源的三根引线中的两根对调,此电动机是否会反转?为什么? 如果将定子绕组接至电源的三相导线中的任意两根线对调,例如将B,C 两根线对调,即使B 相遇C 相绕组中电流的相位对调,此时A 相绕组内的电流导前于C 相绕组的电流2π/3 因此旋转方向也将变为A-C-B 向逆时针方向旋转,与未对调的旋转方向相反. 5.3 有一台三相异步电动机,其nN=1470r/min,电源频率为50HZ。设在额定负载下运行,试求: ① 定子旋转磁场对定子的转速; 1500 r/min ② 定子旋转磁场对转子的转速; 30 r/min ③ 转子旋转磁场对转子的转速; 30 r/min ④ 转子旋转磁场对定子的转速; 1500 r/min ⑤ 转子旋转磁场对定子旋转磁场的转速。 0 r/min 5.4 当三相异步电动机的负载增加时,为什么定子电流会随转子电流的增加而增加? 因为负载增加n 减小,转子与旋转磁场间的相对转速( n0-n)增加,转子导体被磁感线切割的速度提高,于是转子的感应电动势增加,转子电流特增加,.定子的感应电动使因为转子的电流增加而变大,所以定子的电流也随之提高. 5.5 三相异步电动机带动一定的负载运行时,若电源电压降低了,此时电动机的转矩、电流及转速有无变化?如何变化? 若电源电压降低, 电动机的转矩减小, 电流也减小. 转速不变. 5.6 有一台三相异步电动机,其技术数据如下表所示。 试求:①线电压为380V 时,三相定子绕组应如何接法? ②求n0,p,SN,TN,Tst,Tmax 和 Ist; ③额定负载时电动机的输入功率是多少? ① 线电压为380V 时,三相定子绕组应为Y 型接法. ② TN=9.55PN/nN=9.55*3000/960=29.8Nm Tst/ TN=2 Tst=2*29.8=59.6 Nm Tmax/ TN=2.0 Tmax=59.6 Nm Ist/IN=6.5 Ist=46.8A 一般 nN=(0.94-0.98)n0 n0=nN/0.96=1000 r/min SN= (n0-nN)/ n0=(1000-960)/1000=0.04 P=60f/ n0=60*50/1000=3 ③ η=PN/P输入 P输入=3/0.83=3.61 5.7 三相异步电动机正在运行时,转子突然被卡住,这时电动机的电流会如何变化?对电动机有何影响? 电动机的电流会迅速增加,如果时间稍长电机有...
