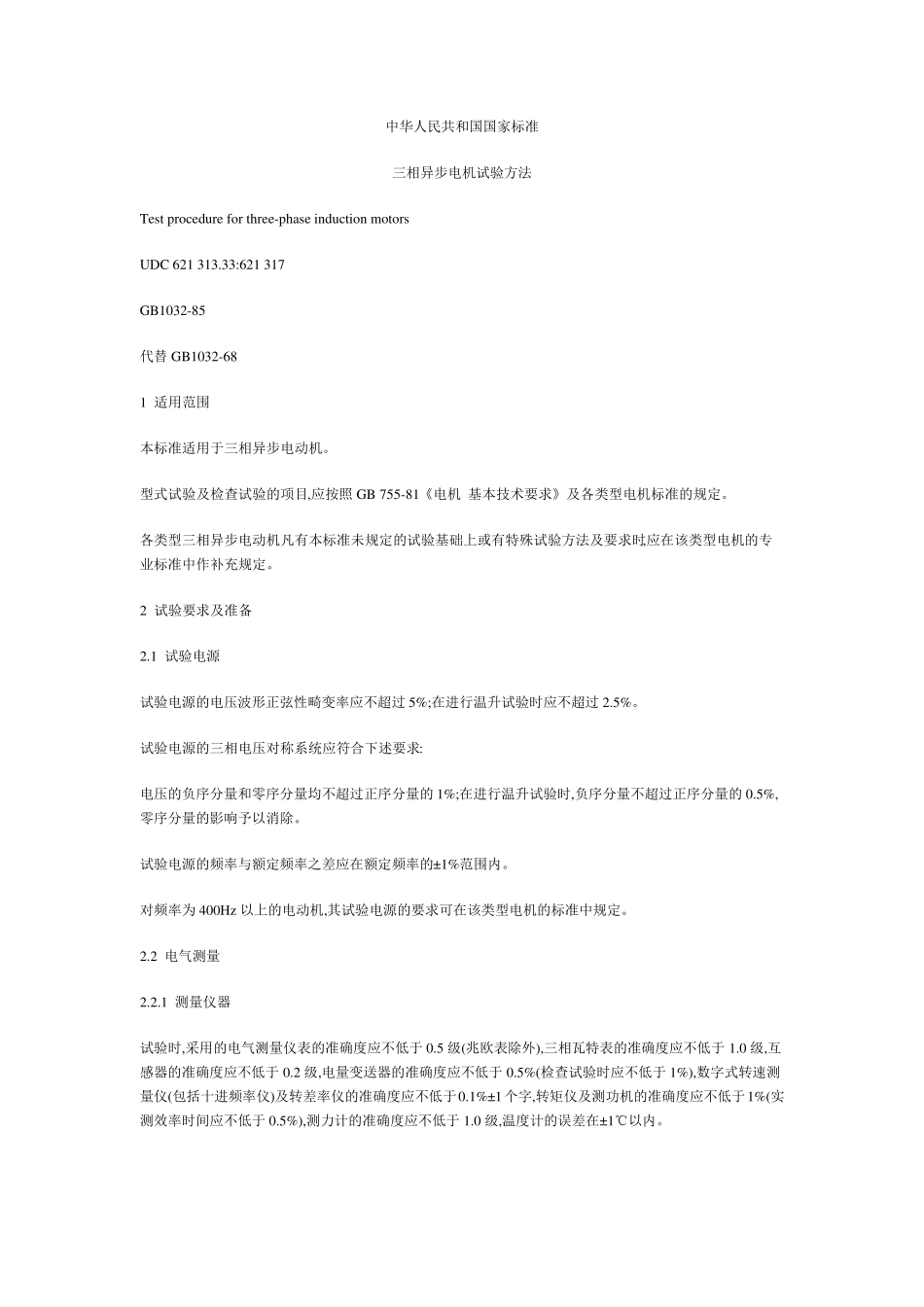

中华人民共和国国家标准 三相异步电机试验方法 Test procedure for three-phase induction motors UDC 621 313.33:621 317 GB1032-85 代替 GB1032-68 1 适用范围 本标准适用于三相异步电动机。 型式试验及检查试验的项目,应按照 GB 755-81《电机 基本技术要求》及各类型电机标准的规定。 各类型三相异步电动机凡有本标准未规定的试验基础上或有特殊试验方法及要求时,应在该类型电机的专业标准中作补充规定。 2 试验要求及准备 2.1 试验电源 试验电源的电压波形正弦性畸变率应不超过 5%;在进行温升试验时应不超过 2.5%。 试验电源的三相电压对称系统应符合下述要求: 电压的负序分量和零序分量均不超过正序分量的 1%;在进行温升试验时,负序分量不超过正序分量的 0.5%,零序分量的影响予以消除。 试验电源的频率与额定频率之差应在额定频率的±1%范围内。 对频率为 400Hz 以上的电动机,其试验电源的要求可在该类型电机的标准中规定。 2.2 电气测量 2.2.1 测量仪器 试验时,采用的电气测量仪表的准确度应不低于 0.5 级(兆欧表除外),三相瓦特表的准确度应不低于 1.0 级,互感器的准确度应不低于 0.2 级,电量变送器的准确度应不低于 0.5%(检查试验时应不低于 1%),数字式转速测量仪(包括十进频率仪)及转差率仪的准确度应不低于0.1%±1个字,转矩仪及测功机的准确度应不低于1%(实测效率时间应不低于 0.5%),测力计的准确度应不低于 1.0 级,温度计的误差在±1℃以内。 选择仪表时,应使测量值位于20%～95%仪表量程范围内。在用两瓦特表法测量三相功率时,应尽量使被测的电压及电流值分别不低于瓦特表的电压量程及电流量程的20%。 对60W 及以下的电机,应选用仪表损耗不足以影响测量准确度的电流表和瓦特表。 2.2.2 测量要求 进行电气测量时,应遵循下列要求: a.三相电流用三电流互感器(或二互感器)法、三电流表进行测量。三相功率应采用两瓦特表法或三瓦特表法进行测量。对750W 及以下的电机,除堵转试验外,不允许采用电流互感器。 b.采用电流互感器时,接入副边回路仪表的总阻抗(包括连接导线)应不超过其额定阻抗值。 c.对750W 以下的电动机,除堵转试验外,测量时应将电压表先接至电动机端。将电压调节到所需数值,读取此时的电压值。然后,将电压表换接至电源端,并保持电源端电压不变,再读取其仪表的数值。当电源电压与电动机端电压之差小于电动机端电压的1%时,电压表可固定在电源端进行测量。 d.试验...
