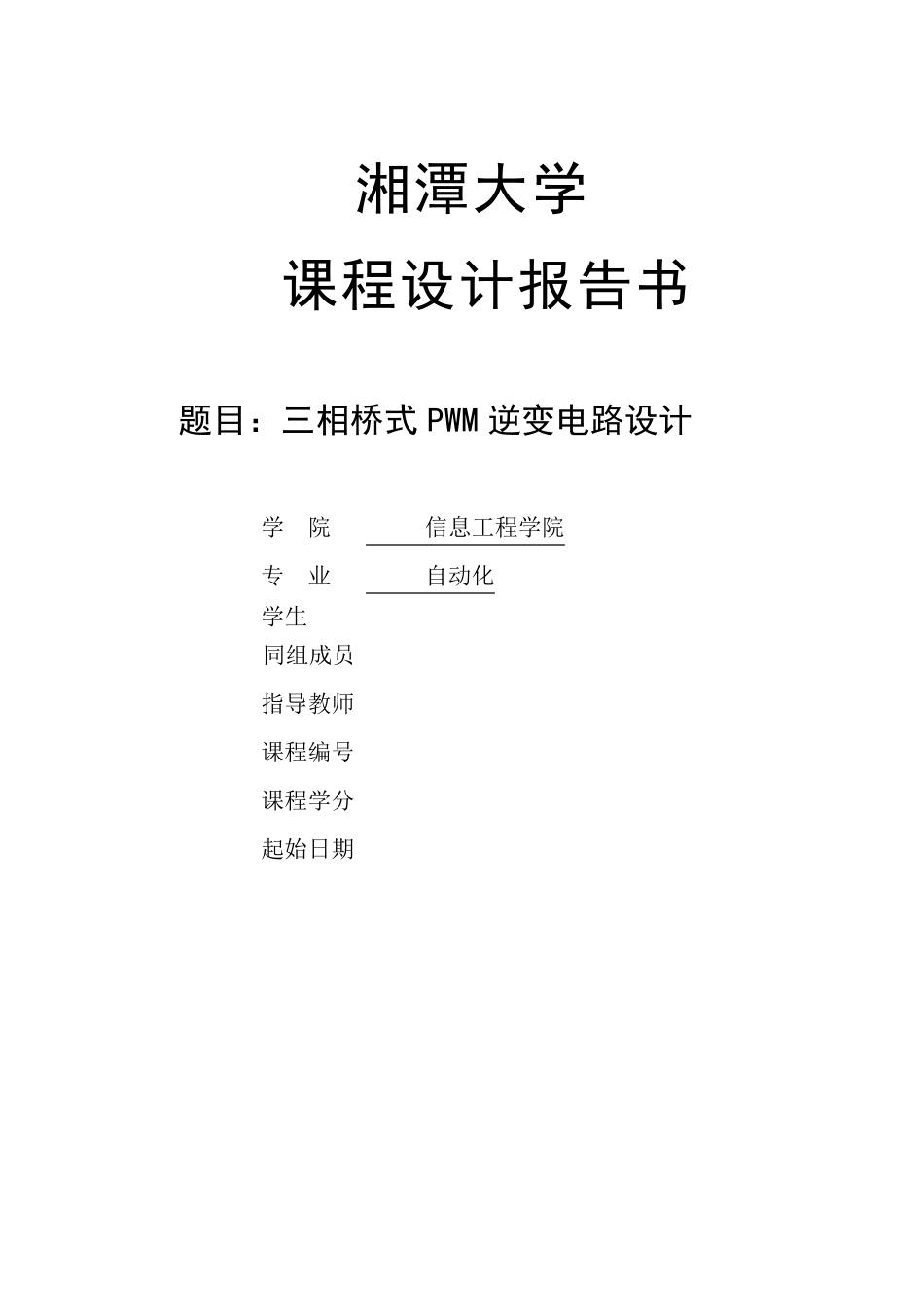

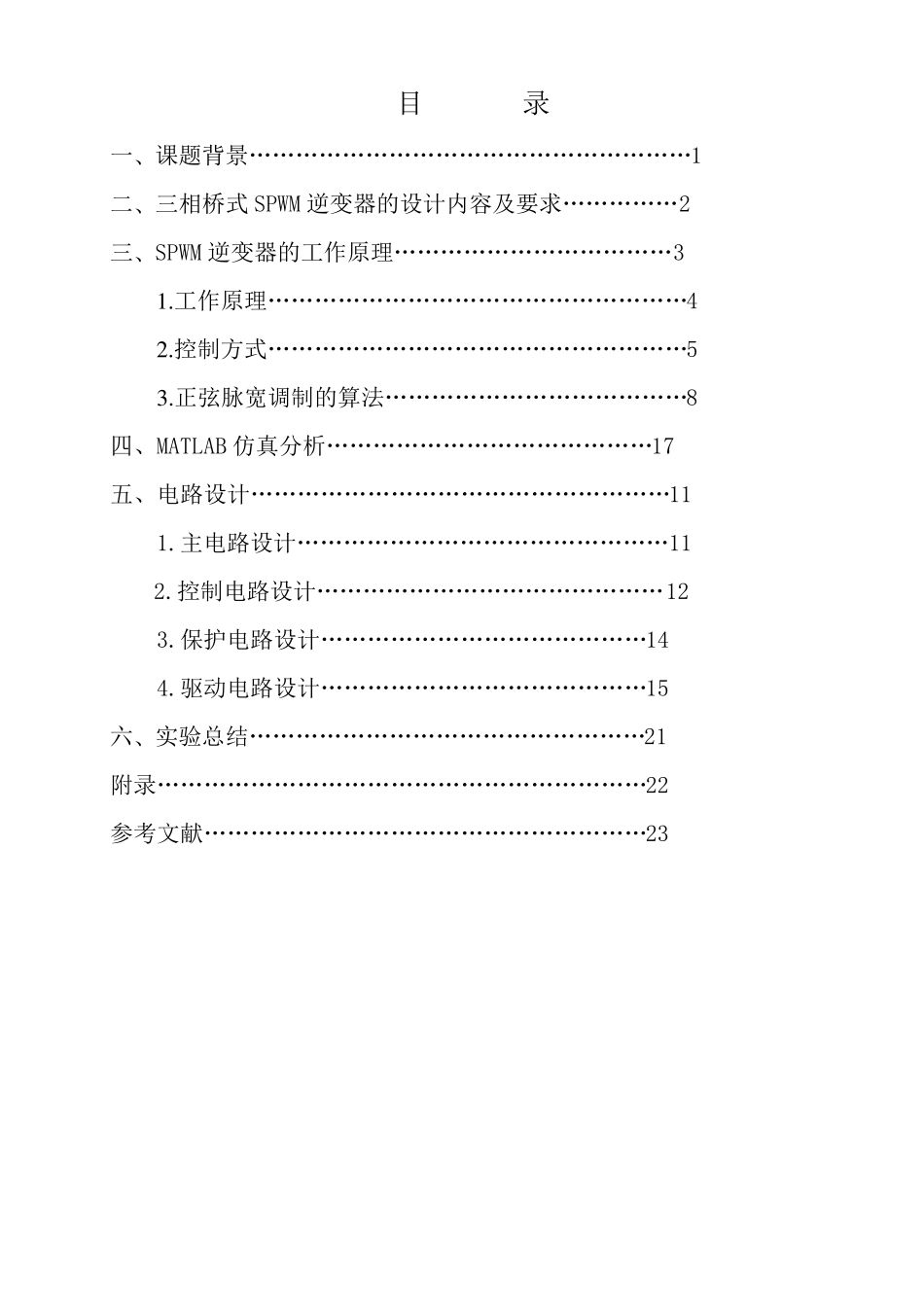

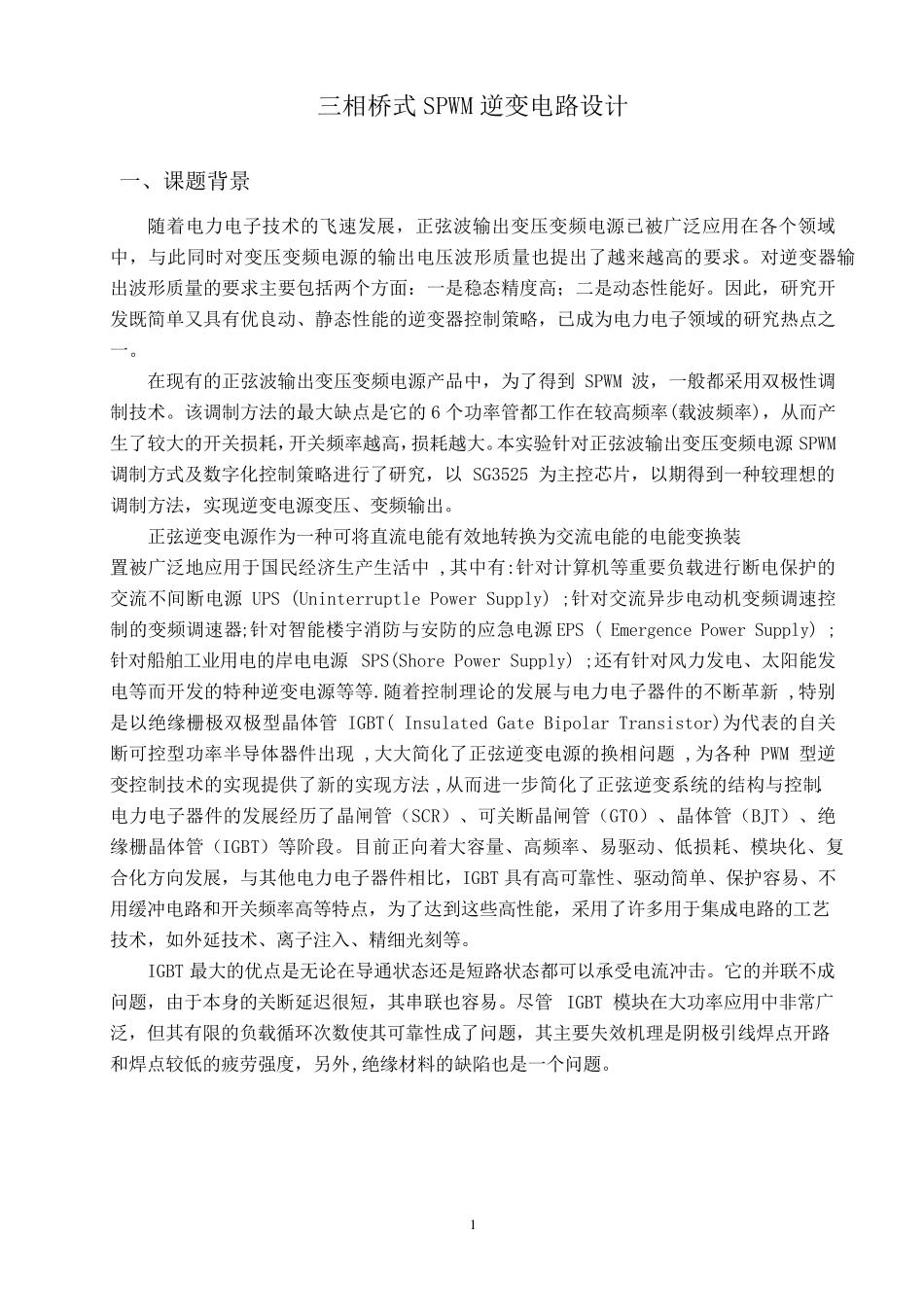

湘潭大学 课程设计报告书 题目：三相桥式 PWM 逆变电路设计 学 院 信息工程学院 专 业 自动化 学生 同组成员 指导教师 课程编号 课程学分 起始日期 目 录 一、课题背景…………………………………………………1 二、三相桥式 SPWM 逆变器的设计内容及要求……………2 三、SPWM 逆变器的工作原理………………………………3 1 .工作原理………………………………………………4 2 .控制方式………………………………………………5 3 .正弦脉宽调制的算法…………………………………8 四、MATLAB 仿真分析……………………………………17 五、电路设计………………………………………………11 1.主电路设计…………………………………………11 2.控制电路设计………………………………………12 3.保护电路设计……………………………………14 4.驱动电路设计……………………………………15 六、实验总结……………………………………………21 附录………………………………………………………22 参考文献…………………………………………………23 1 三相桥式SPWM 逆变电路设计 一、课题背景 随着电力电子技术的飞速发展，正弦波输出变压变频电源已被广泛应用在各个领域中，与此同时对变压变频电源的输出电压波形质量也提出了越来越高的要求。对逆变器输出波形质量的要求主要包括两个方面：一是稳态精度高；二是动态性能好。因此，研究开发既简单又具有优良动、静态性能的逆变器控制策略，已成为电力电子领域的研究热点之一。 在现有的正弦波输出变压变频电源产品中，为了得到 SPWM 波，一般都采用双极性调制技术。该调制方法的最大缺点是它的 6 个功率管都工作在较高频率(载波频率)，从而产生了较大的开关损耗，开关频率越高，损耗越大。本实验针对正弦波输出变压变频电源 SPWM调制方式及数字化控制策略进行了研究，以SG3525 为主控芯片，以期得到一种较理想的调制方法，实现逆变电源变压、变频输出。 正弦逆变电源作为一种可将直流电能有效地转换 为交 流电能的电能变换 装 置 被广泛地应用于 国 民 经 济 生产生活 中 ,其 中有:针对计算 机 等 重 要负 载进行断 电保 护 的交 流不 间 断 电源 UPS (Uninterruptle Power Supply) ;针对交 流异 步 电动机 变频调速控制的变频调速器;针对智 能楼 宇 消 防 与安 防 的应急 电源 EPS ( Emergence ...
