三相电路基础介绍

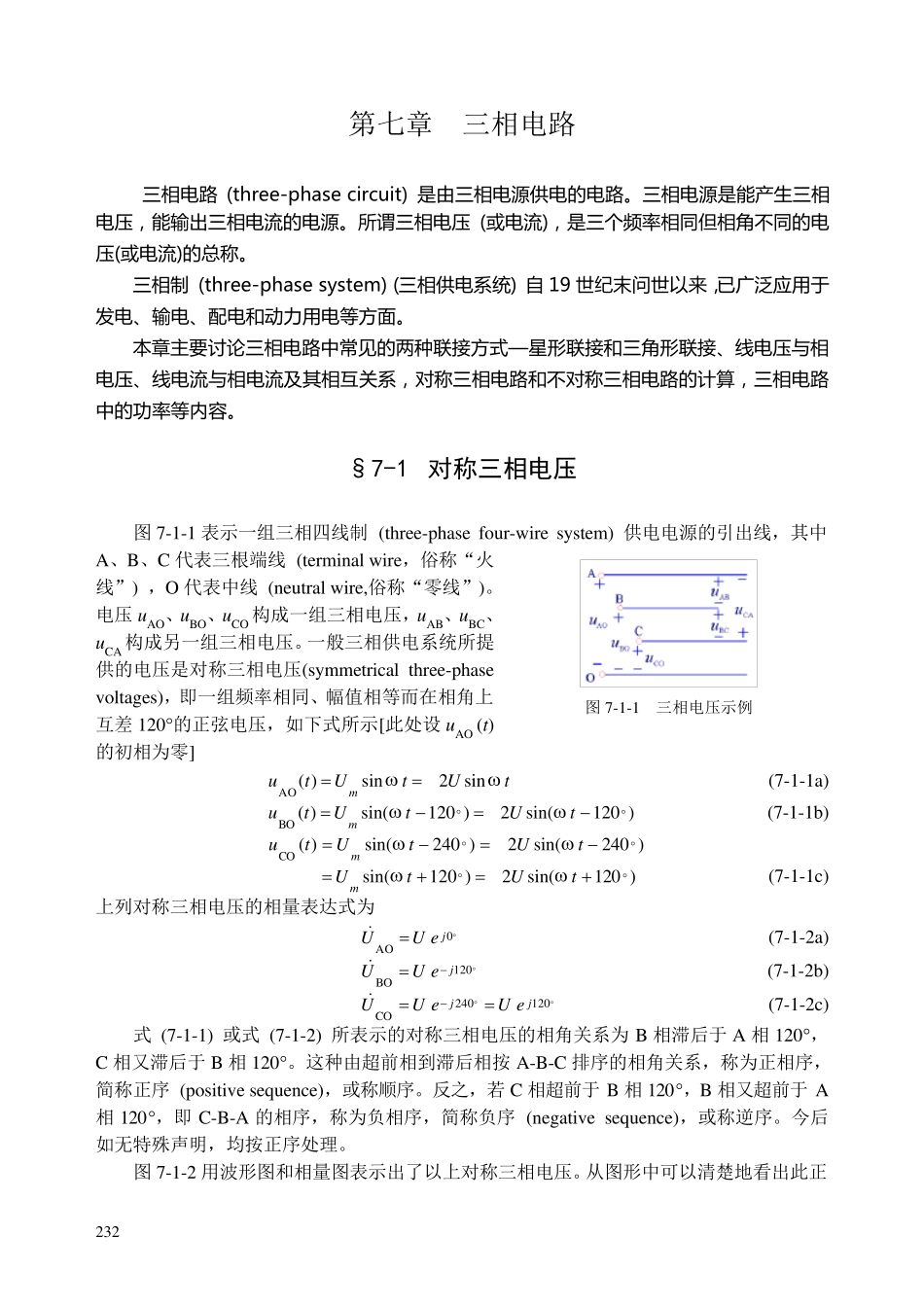

232 第七章 三相电路 三 相 电 路 (three-phase circuit) 是 由 三 相 电 源 供 电 的 电 路 。 三 相 电 源 是 能 产 生 三 相电 压 ， 能 输 出 三 相 电 流 的 电 源 。 所 谓 三 相 电 压 (或 电 流 )， 是 三 个 频 率 相 同 但 相 角 不 同 的 电压 (或 电 流 )的 总 称 。 三 相 制 (three-phase system) (三 相 供 电 系 统 ) 自 19 世 纪 末 问 世 以 来 ，已 广 泛 应 用 于发 电 、输 电 、配 电 和 动 力 用 电 等 方 面 。 本 章 主 要 讨 论 三 相 电 路 中 常 见 的 两 种 联 接 方 式 —星形联 接 和 三 角 形联 接 、线电 压 与相电 压 、线电 流 与相 电 流 及其相 互关系 ， 对称 三 相 电 路 和 不 对称 三 相 电 路 的 计算， 三 相 电 路中 的 功率 等 内容。 §7-1 对称三相电压 图7-1-1 表示一组三相四线制 (three-phase four-wire system) 供电电源的引出线，其中A、B、C 代表三根端线 (terminal wire，俗称“火线”) ，O 代表中线 (neutral wire,俗称“零线”)。电压 u AO、u BO、u CO 构成一组三相电压，u AB、u BC、u CA构成另一组三相电压。一般三相供电系统所提供的电压是对称三相电压(symmetrical three-phase voltages)，即一组频率相同、幅值相等而在相角上互差 120的正弦电压，如下式所示[此处设 u AO (t)的初相为零] tUtUtum sin2 sin)(AO  (7-1-1a) )120 sin(2)120 sin()(BOtUtUtum (7-1-1b) )240 sin(2)240 sin()(COtUtUtum )120 sin(2)120 sin(tUtUm (7-1-1c) 上列对称三相电压的相量表达式为 0AO jeUU (7-1-2a) 120BO jeUU (7-1-2b) 120240CO jjeUeUU (7-1-2c) 式 (7-1-1) 或式 (7-1-2) 所表示的对称三相电压的相角关系为 B 相滞后于 A 相120，C 相又滞后于 B 相120。这种由超前相到滞后相按 A-B-C 排序的相角关系，称为正相序，简称正序 (positive sequence)，或称顺序。反之，若 C 相超前于 B 相120，B 相又超前于 A相120，即 C-B-A 的相序，称为负相序，简称负序 (negative sequence)，或称逆序。今后如无特殊声明，均按正序处...
