三相电路讲义

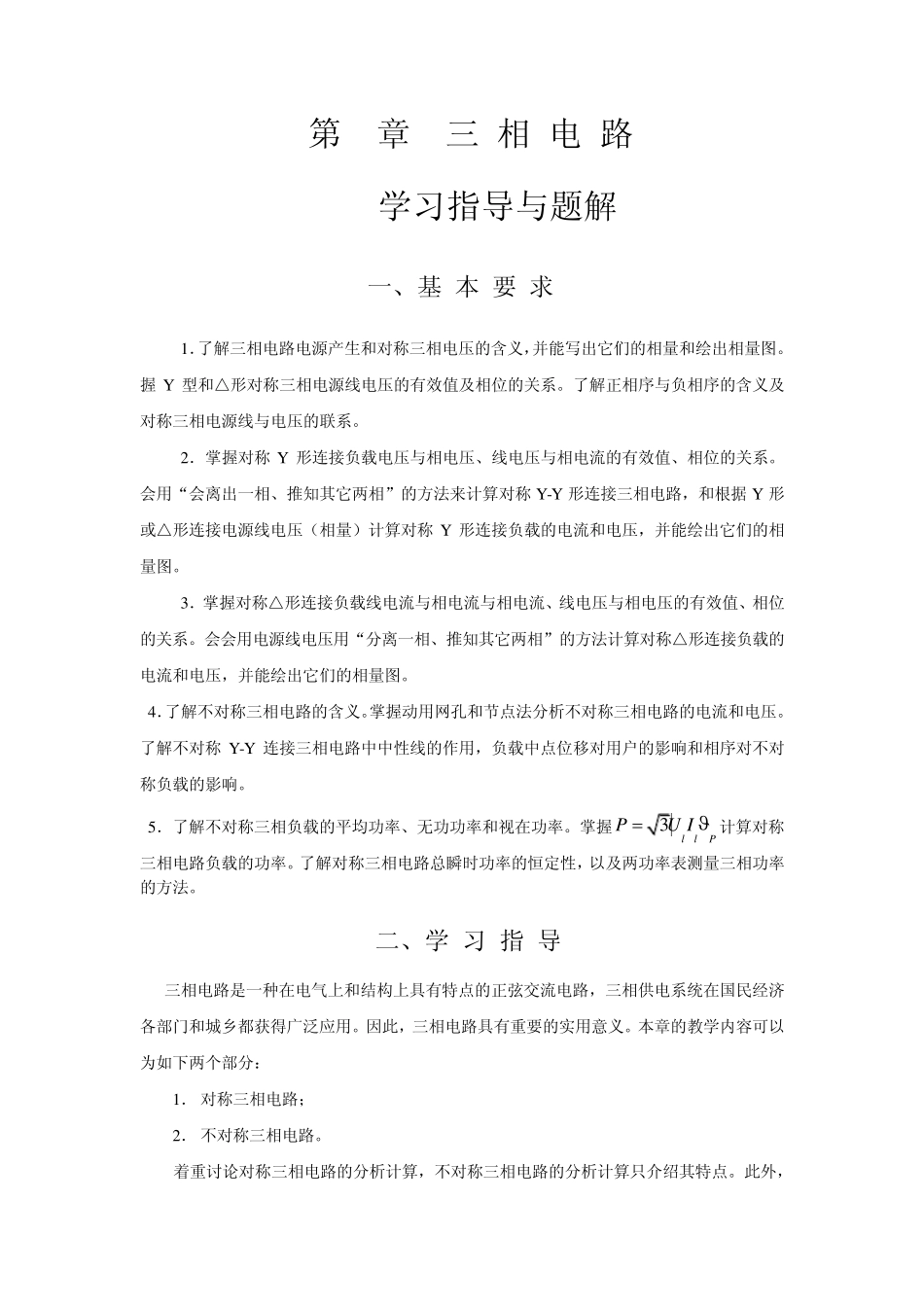

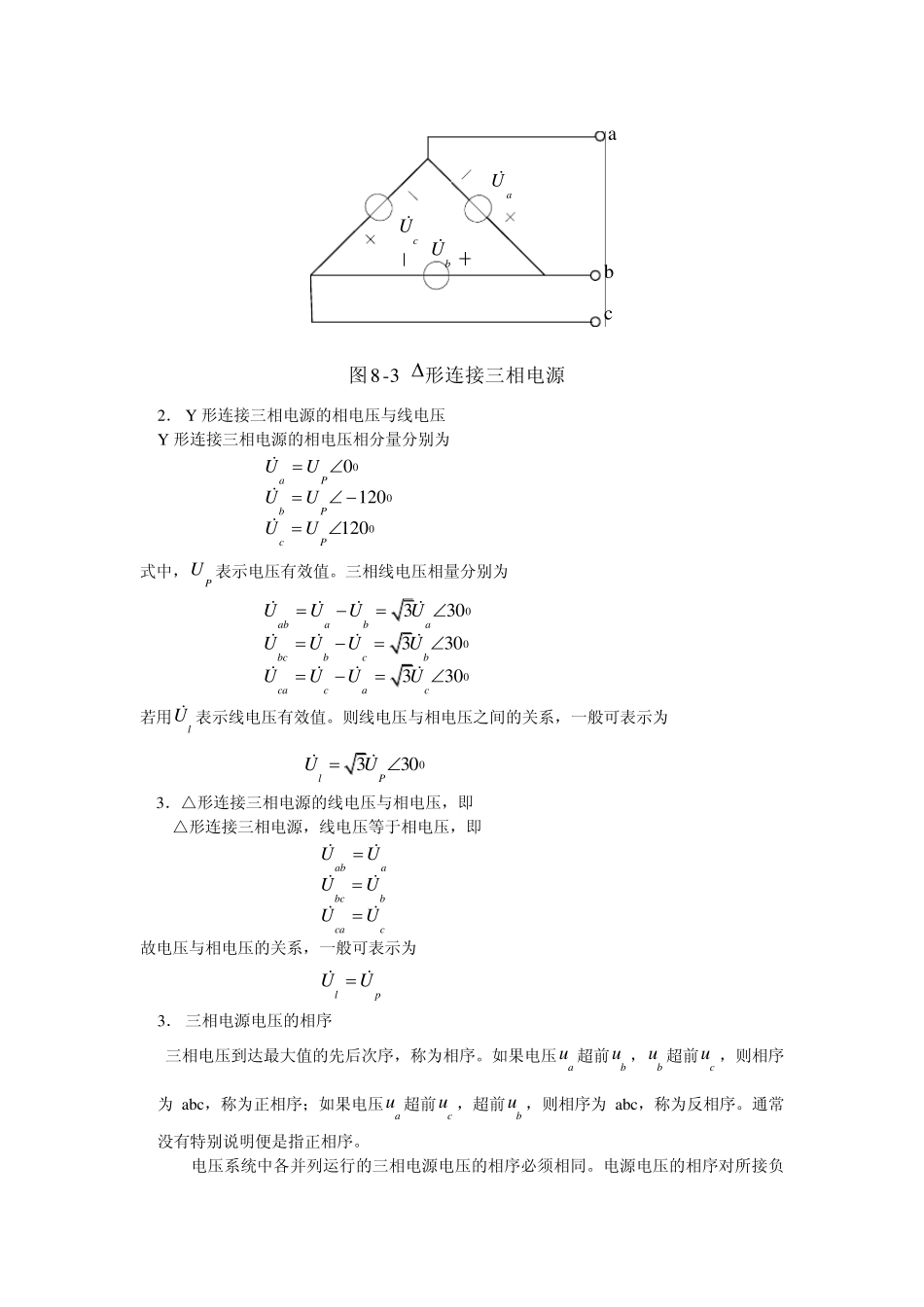

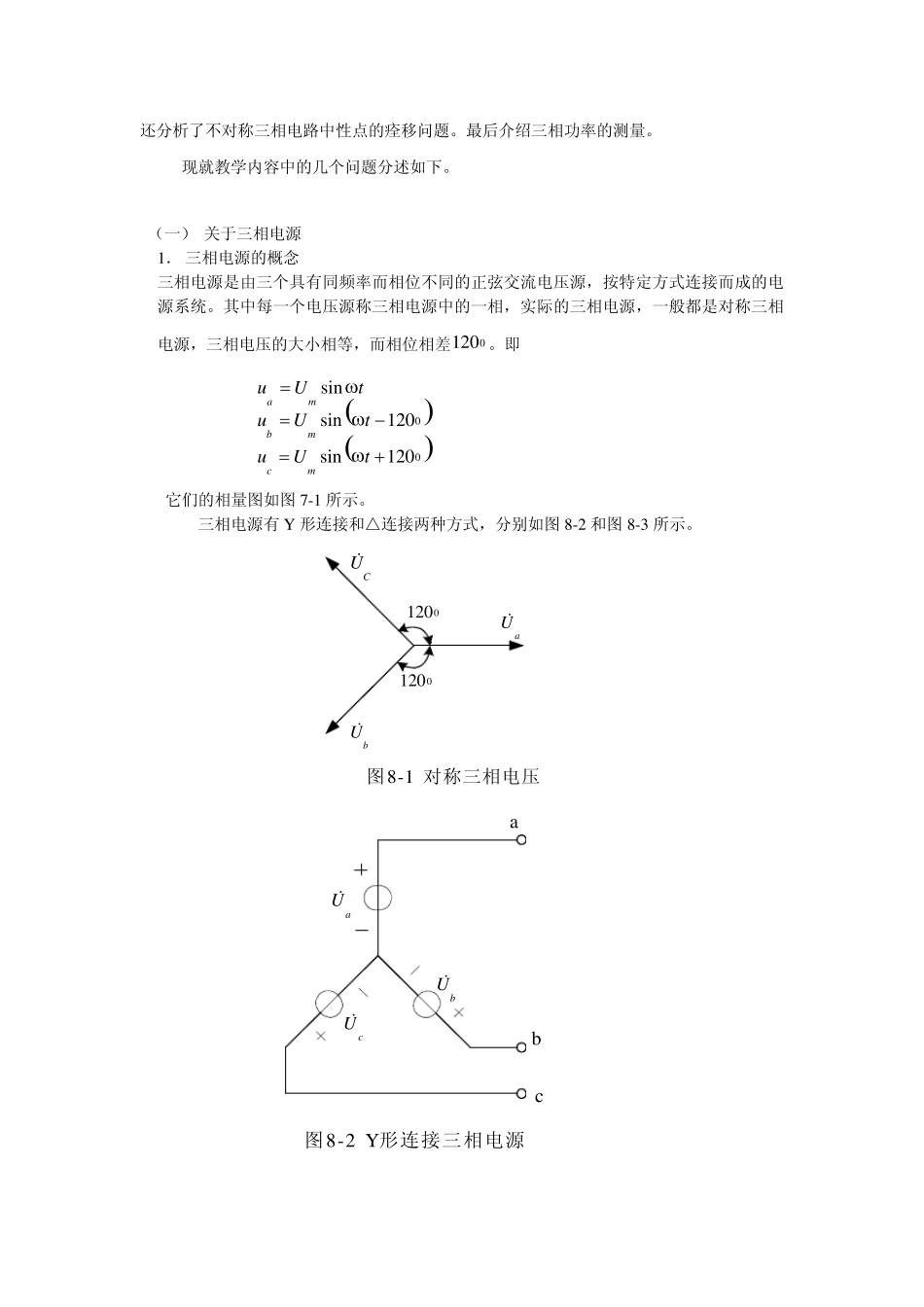

第8章 三 相 电 路 学习指导与题解 一、基 本 要 求 1．了解三相电路电源产生和对称三相电压的含义，并能写出它们的相量和绘出相量图。握Y 型和△形对称三相电源线电压的有效值及相位的关系。了解正相序与负相序的含义及对称三相电源线与电压的联系。 2．掌握对称Y 形连接负载电压与相电压、线电压与相电流的有效值、相位的关系。会用“会离出一相、推知其它两相”的方法来计算对称Y -Y 形连接三相电路，和根据 Y 形或△形连接电源线电压（相量）计算对称Y 形连接负载的电流和电压，并能绘出它们的相量图。 3．掌握对称△形连接负载线电流与相电流与相电流、线电压与相电压的有效值、相位的关系。会会用电源线电压用“分离一相、推知其它两相”的方法计算对称△形连接负载的电流和电压，并能绘出它们的相量图。 4．了解不对称三相电路的含义。掌握动用网孔和节点法分析不对称三相电路的电流和电压。了解不对称Y -Y 连接三相电路中中性线的作用，负载中点位移对用户的影响和相序对不对称负载的影响。 5．了解不对称三相负载的平均功率、无功功率和视在功率。掌握3l l PPU I 计算对称三相电路负载的功率。了解对称三相电路总瞬时功率的恒定性，以及两功率表测量三相功率的方法。 二、学 习 指 导 三相电路是一种在电气上和结构上具有特点的正弦交流电路，三相供电系统在国民经济各部门和城乡都获得广泛应用。因此，三相电路具有重要的实用意义。本章的教学内容可以为如下两个部分： 1． 对称三相电路； 2． 不对称三相电路。 着重讨论对称三相电路的分析计算，不对称三相电路的分析计算只介绍其特点。此外，还分析了不对称三相电路中性点的痊移问题。最后介绍三相功率的测量。 现就教学内容中的几个问题分述如下。 （一） 关于三相电源 1． 三相电源的概念 三相电源是由三个具有同频率而相位不同的正弦交流电压源，按特定方式连接而成的电源系统。其中每一个电压源称三相电源中的一相，实际的三相电源，一般都是对称三相电源，三相电压的大小相等，而相位相差0120 。即 00sinsin120sin120ambmcmuUtuUtuUt 它们的相量图如图7-1 所示。 三相电源有Y 形连接和△连接两种方式，分别如图8-2 和图8-3 所示。 01200120CUaUbU图8-1 对称三相电压 图8-2 Y形连接三相电源aUbUabccU aUbUabccU图8-3形连接三相电源 2． Y 形连接三相电源的相电压与...
