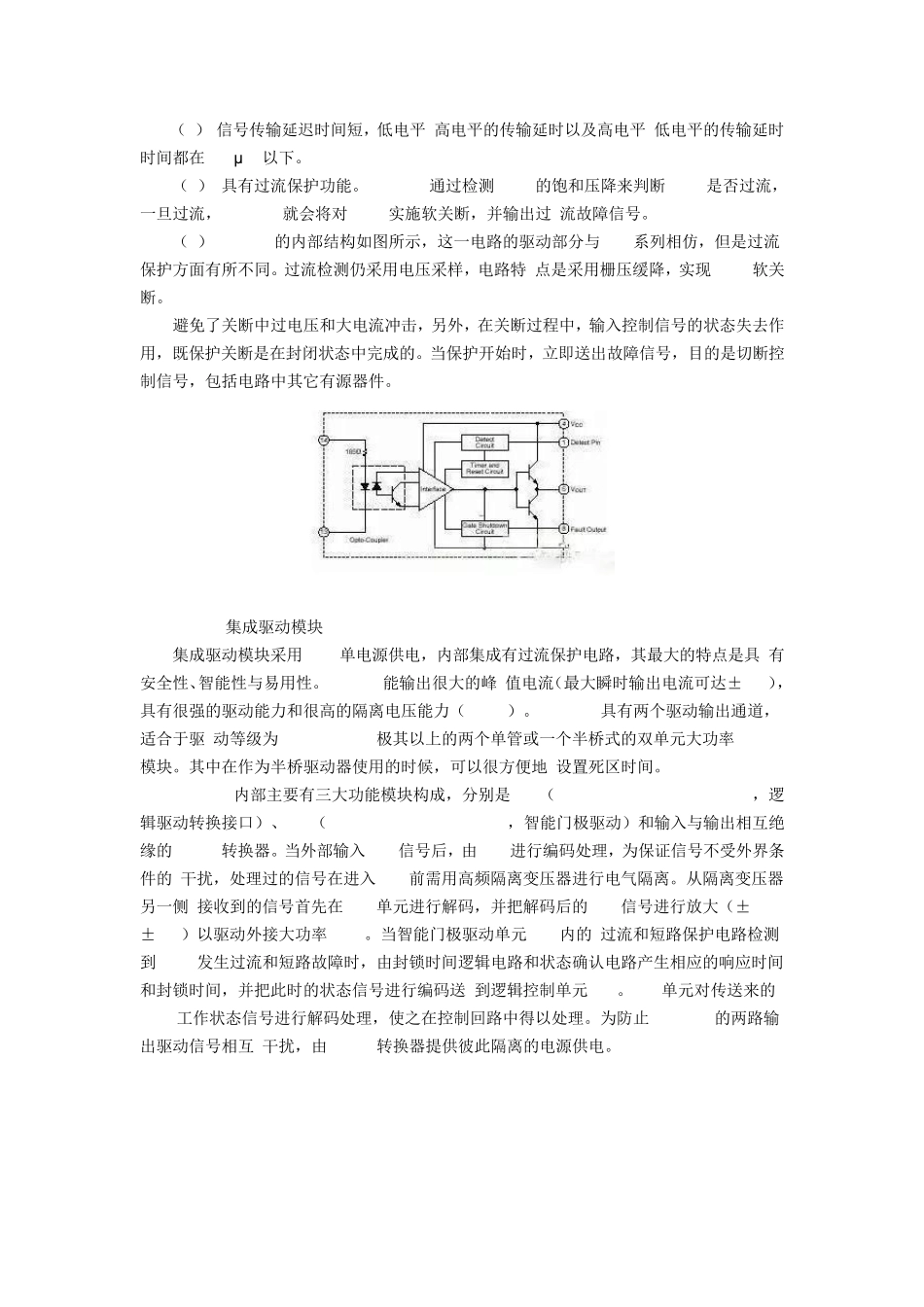

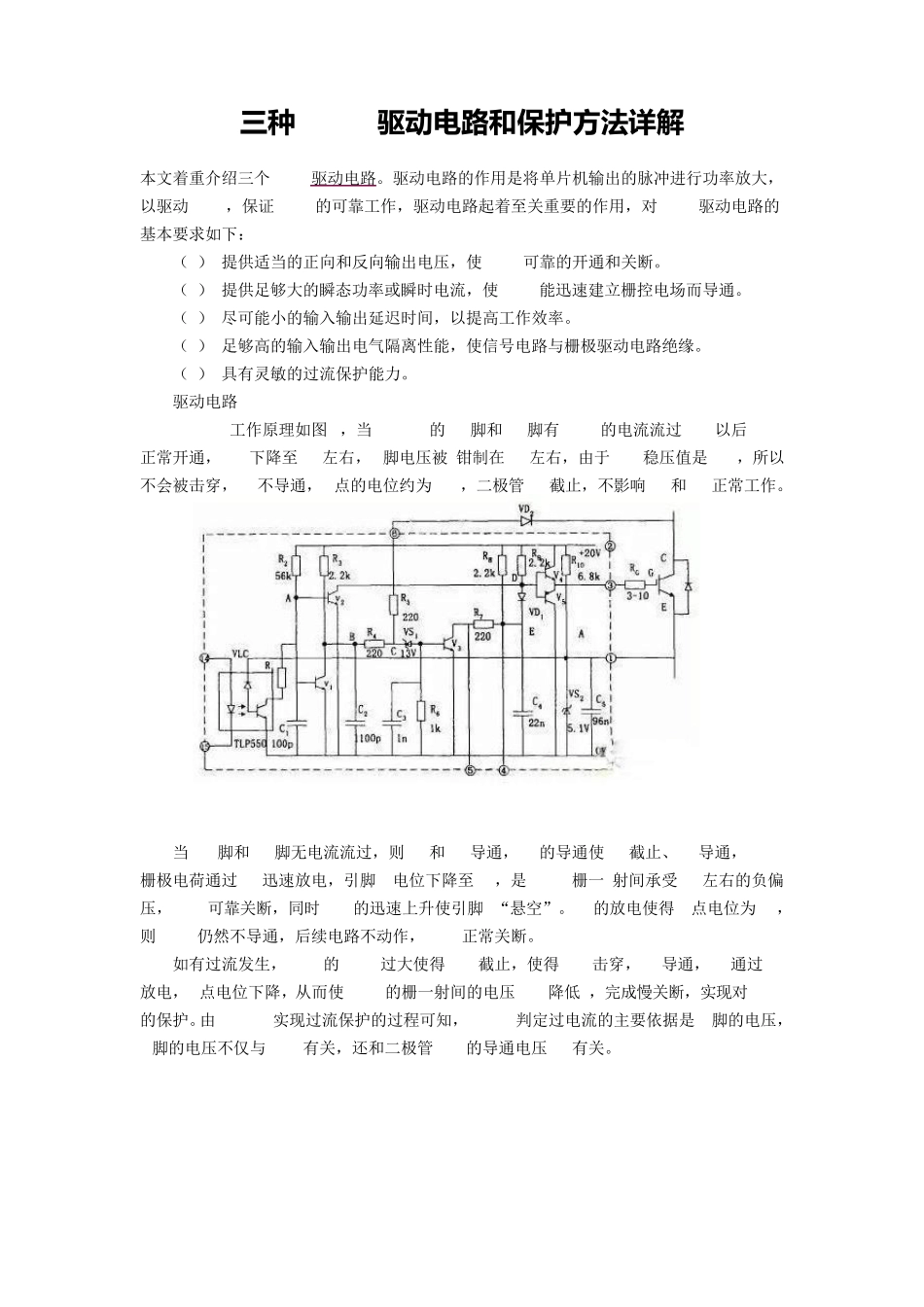

三种 IGBT驱动电路和保护方法详解 本文着重介绍三个 IGBT驱动电路。驱动电路的作用是将单片机输出的脉冲进行功率放大，以驱动 IGBT，保证 IGBT的可靠工作，驱动电路起着至关重要的作用，对 IGBT驱动电路的基本要求如下： （1） 提供适当的正向和反向输出电压，使 IGBT可靠的开通和关断。 （2） 提供足够大的瞬态功率或瞬时电流，使 IGBT能迅速建立栅控电场而导通。 （3） 尽可能小的输入输出延迟时间，以提高工作效率。 （4） 足够高的输入输出电气隔离性能，使信号电路与栅极驱动电路绝缘。 （5） 具有灵敏的过流保护能力。 驱动电路 EXB841/840 EXB841 工作原理如图 1，当 EXB841的 14脚和 15脚有 10mA的电流流过 1us以后 IGBT正常开通，VCE下降至 3V左右，6脚电压被 钳制在 8V左右，由于 VS1稳压值是 13V，所以不会被击穿，V3不导通，E点的电位约为20V，二极管VD截止，不影响V4和 V5正常工作。 当 14脚和 15脚无电流流过，则V1和 V2导通，V2的导通使 V4截止、V5导通，IGBT栅极电荷通过 V5迅速放电，引脚 3电位下降至 0V，是 IGBT栅一 射间承受5V左右的负偏压，IGBT可靠关断，同时 VCE的迅速上升使引脚 6“悬空”。C2的放电使得 B点电位为0V，则V S1仍然不导通，后续电路不动作，IGBT正常关断。 如有过流发生，IGBT的 V CE过大使得 VD2截止，使得 VS1击穿，V3导通，C4通过 R7放电，D点电位下降，从而使 IGBT的栅一射间的电压 UGE降低 ，完成慢关断，实现对 IGBT的保护。由 EXB841实现过流保护的过程可知，EXB841判定过电流的主要依据是 6脚的电压，6脚的电压不仅与 VCE 有关，还和二极管VD2的导通电压 Vd有关。 典型接线方法如图 2，使用时注意如下几点： a、IGBT栅-射极驱动回路往返接线不能太长（一般应该小于 1m），并且应该采用双绞线接法，防止干扰。 b、由于 IGBT集电极产生较大的电压尖脉冲，增加 IGBT栅极串联电阻 RG有利于其安全工作。但是栅极电阻 RG不能太大也不能太小，如果 RG增大，则开通关断时间延长，使得开通能耗增加;相反，如果 RG太小，则使得 di/dt增加，容易产生误导通。 c、图中电容 C用来吸收由电源连接阻抗引起的供电电压变化，并不是电源的供电滤波电容，一般取值为 47 F。 d、6脚过电流保护取样信号连接端，通过快恢复二极管接 IGBT集电极。 e、14、15接驱动信号，一般 14脚接脉冲形成部分的地，15脚接输入信号的正端，15端的输...
