三维CAD教程[第3章草图]

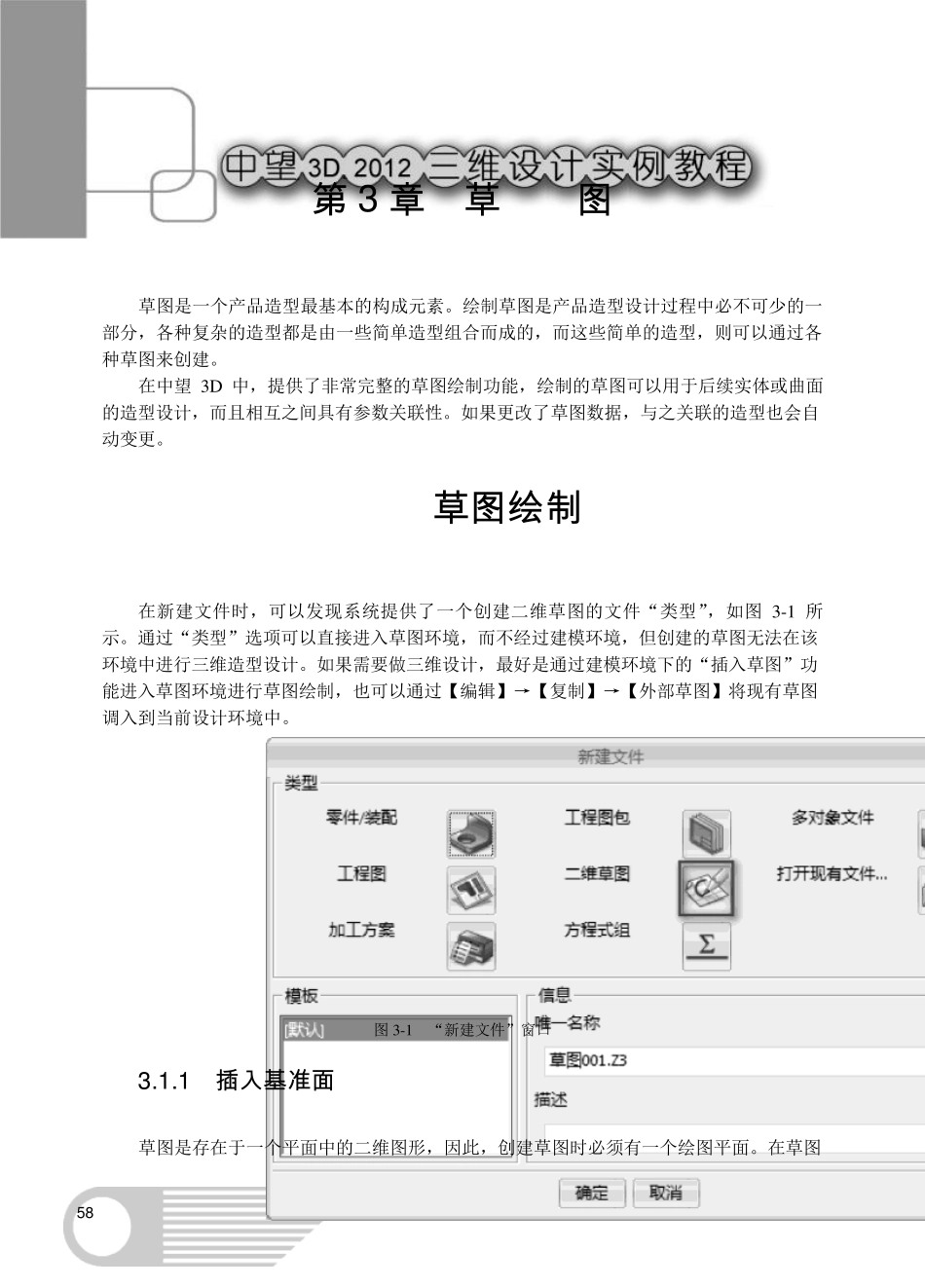

5 8 第 3 章 草 图 草图是一个产品造型最基本的构成元素。绘制草图是产品造型设计过程中必不可少的一部分，各种复杂的造型都是由一些简单造型组合而成的，而这些简单的造型，则可以通过各种草图来创建。 在中望3D 中，提供了非常完整的草图绘制功能，绘制的草图可以用于后续实体或曲面的造型设计，而且相互之间具有参数关联性。如果更改了草图数据，与之关联的造型也会自动变更。 3.1 草 图 绘 制 在新建文件时，可以发现系统提供了一个创建二维草图的文件“类型”，如图3-1 所示。通过“类型”选项可以直接进入草图环境，而不经过建模环境，但创建的草图无法在该环境中进行三维造型设计。如果需要做三维设计，最好是通过建模环境下的“插入草图”功能进入草图环境进行草图绘制，也可以通过【编辑】→【复制】→【外部草图】将现有草图调入到当前设计环境中。 图3-1 “新建文件”窗口 3 .1 .1 插 入基准面 草图是存在于一个平面中的二维图形，因此，创建草图时必须有一个绘图平面。在草图第 3 章 草 图 5 9 设计中，除了可以使用默认的基准面，还经常需要自建基准面。 单击工具栏【造型】→【插入基准面】功能图标，或通过鼠标右键点选【插入基准面】，系统弹出“基准面”对话框，如图3-2 所示。它提供了5 种基准面的创建方法，通过该功能可以创建出任何方位的基准面。 【基准平面】以一条曲线、一条边、一个面或基准面，作为创建基准面的参考对象，系统会根据定义的点产生一个默认的基准面。如图3-3（a）所示。可以通过对话框下方的“可选输入”选项对该基准面的位置、方向等进行设置。 【3 点平面】通过定义 3 个点产生一个基准面，如图3-3（b）所示。可以通过对话框下方的“可选输入”选项对该基准面的位置、方向等进行设置。 【XY 面】通过参考默认的XY 平面创建一个与之平行的基准面，可以通过对话框下方的“可选输入”选项对该基准面的位置、方向等进行设置。 【XZ 面】通过参考默认的XZ 平面创建一个与之平行的基准面，可以通过对话框下方的“可选输入”选项对该基准面的位置、方向等进行设置。 【YZ 面】通过参考默认的YZ 平面创建一个与之平行的基准面，可以通过对话框下方的“可选输入”选项对该基准面的位置、方向等进行设置。 图3-3 “插入基准面”示意图 【偏移】定义新基准面的偏移距离，如图3-4 所示。 【原点】定义新基准面的原点位置，如图3-4 所示。 【X 轴角度】定义...
