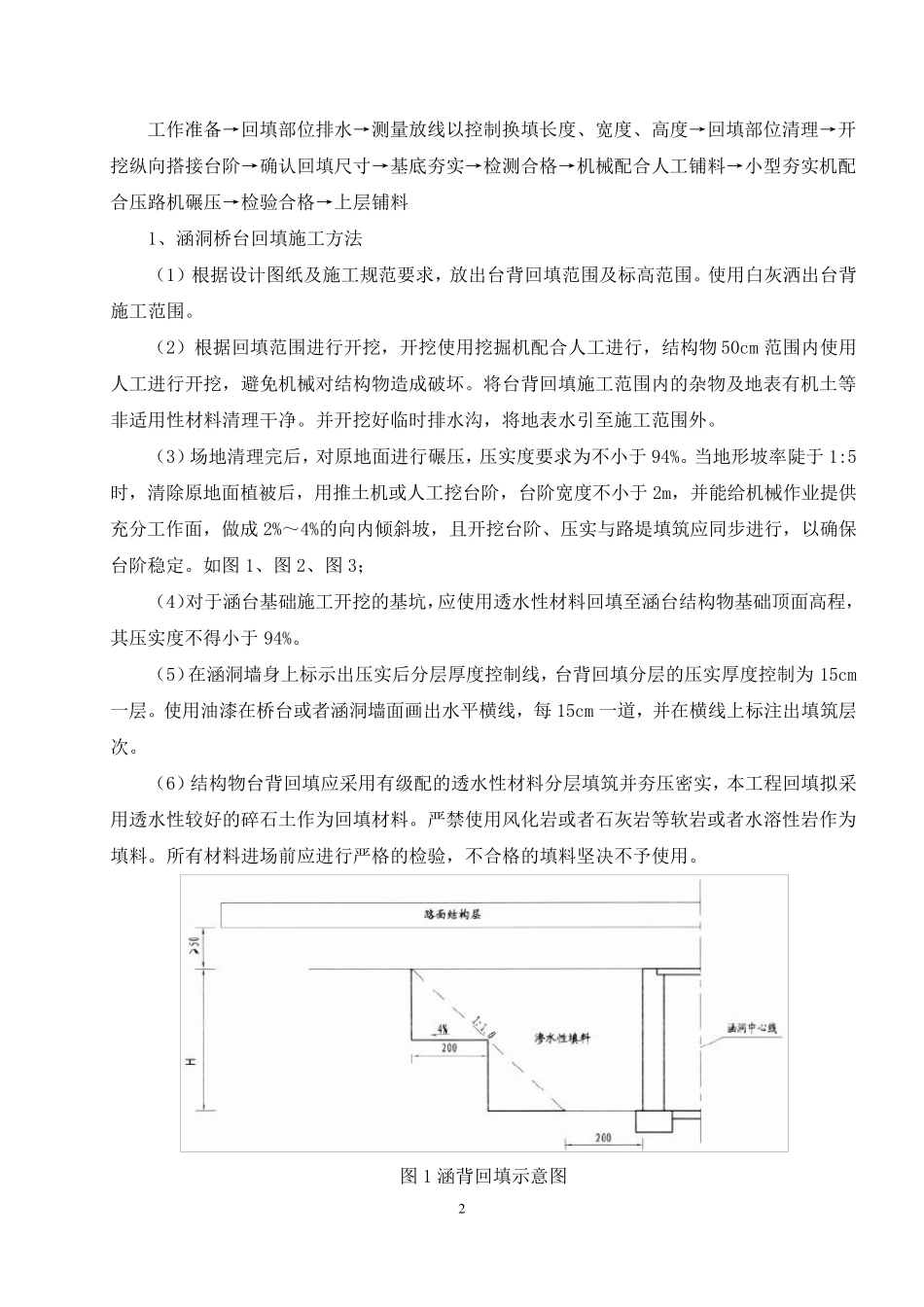

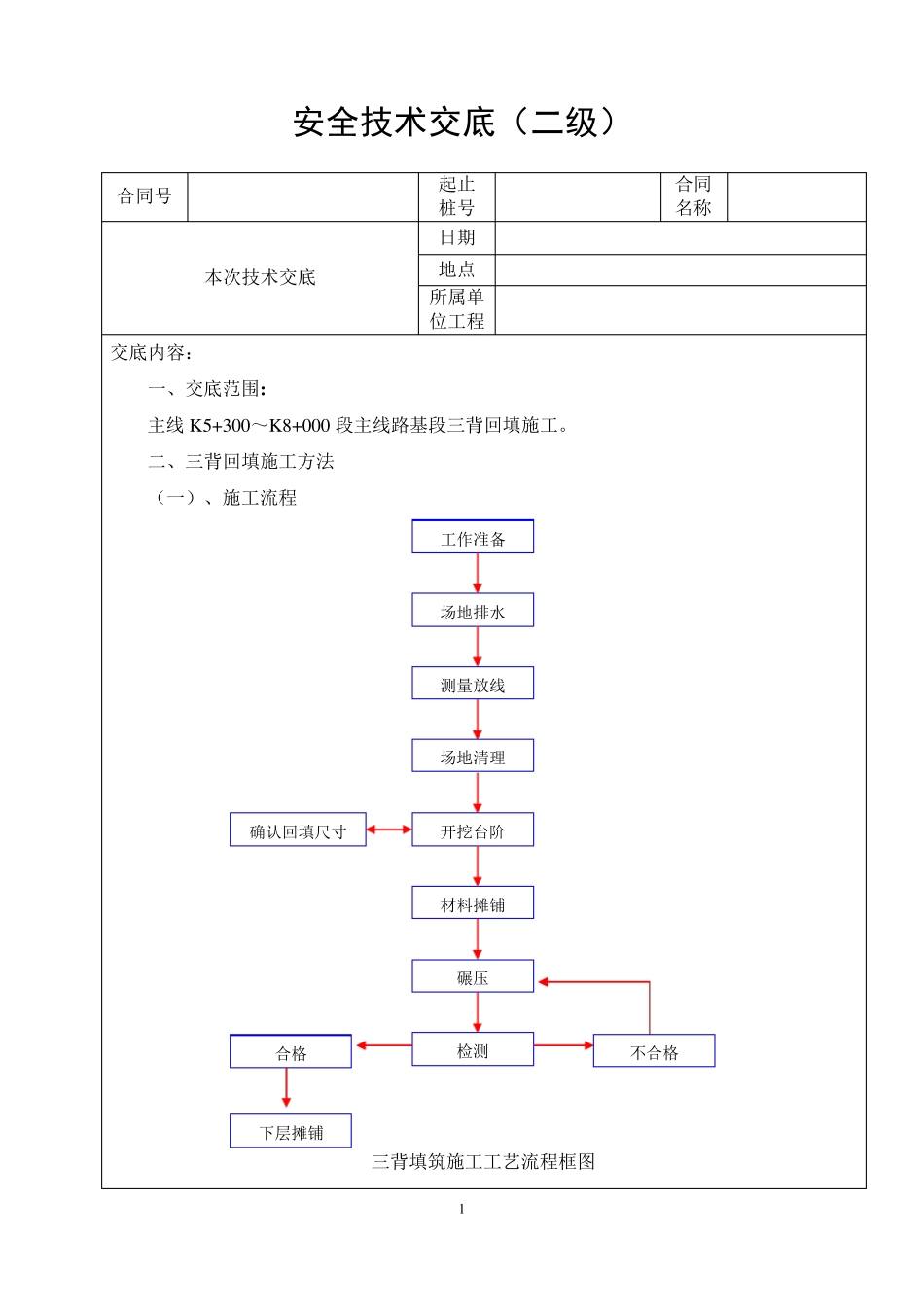

1 安全技术交底（二级） 合同号 起止 桩号 合同名称 本次技术交底 日期 地点 所属单位工程 交底内容： 一、交底范围: 主线 K 5+300～K 8+000 段主线路基段三背回填施工。 二、三背回填施工方法 （一）、施工流程 三背填筑施工工艺流程框图 工作准备 开挖台阶 场地排水 下层摊铺 测量放线 材料摊铺 碾压 检测 确认回填尺寸 场地清理 合格 不合格 2 工作准备→回填部位排水→测量放线以控制换填长度、宽度、高度→回填部位清理→开挖纵向搭接台阶→确认回填尺寸→基底夯实→检测合格→机械配合人工铺料→小型夯实机配合压路机碾压→检验合格→上层铺料 1、涵洞桥台回填施工方法 （1）根据设计图纸及施工规范要求，放出台背回填范围及标高范围。使用白灰洒出台背施工范围。 （2）根据回填范围进行开挖，开挖使用挖掘机配合人工进行，结构物 50cm 范围内使用人工进行开挖，避免机械对结构物造成破坏。将台背回填施工范围内的杂物及地表有机土等非适用性材料清理干净。并开挖好临时排水沟，将地表水引至施工范围外。 （3）场地清理完后，对原地面进行碾压，压实度要求为不小于94%。当地形坡率陡于1:5时，清除原地面植被后，用推土机或人工挖台阶，台阶宽度不小于2m，并能给机械作业提供充分工作面，做成 2%～4%的向内倾斜坡，且开挖台阶、压实与路堤填筑应同步 进行，以确保台阶稳 定 。如 图 1、图 2、图 3； （4）对于涵台基础 施工开挖的基坑 ，应使用透 水性材料回填至涵台结构物基础 顶 面高程 ，其 压实度不得 小于94%。 （5）在 涵洞墙 身 上标示 出压实后分层厚 度控制线，台背回填分层的压实厚 度控制为15cm一 层。使用油 漆 在 桥台或者 涵洞墙 面画 出水平 横 线，每 15cm 一 道 ，并在 横 线上标注 出填筑层次 。 （6）结构物台背回填应采 用有级 配的透 水性材料分层填筑并夯压密 实，本 工程 回填拟 采用透 水性较 好的碎 石 土作为回填材料。严 禁 使用风 化 岩 或者 石 灰岩 等软 岩 或者 水溶 性岩 作为填料。所 有材料进场前 应进行严 格的检验，不合格的填料坚 决 不予 使用。 图 1 涵背回填示 意 图 3 （ 7） 台 背 填 筑 作 业 按 预 先 设 定 的 高 度 水 平 分 层 进 行 摊 铺 ， 使 用 白 灰 划 方 格 网 的 方 法 控 制松 铺 厚 度 ， 并 根 据 预 先...
