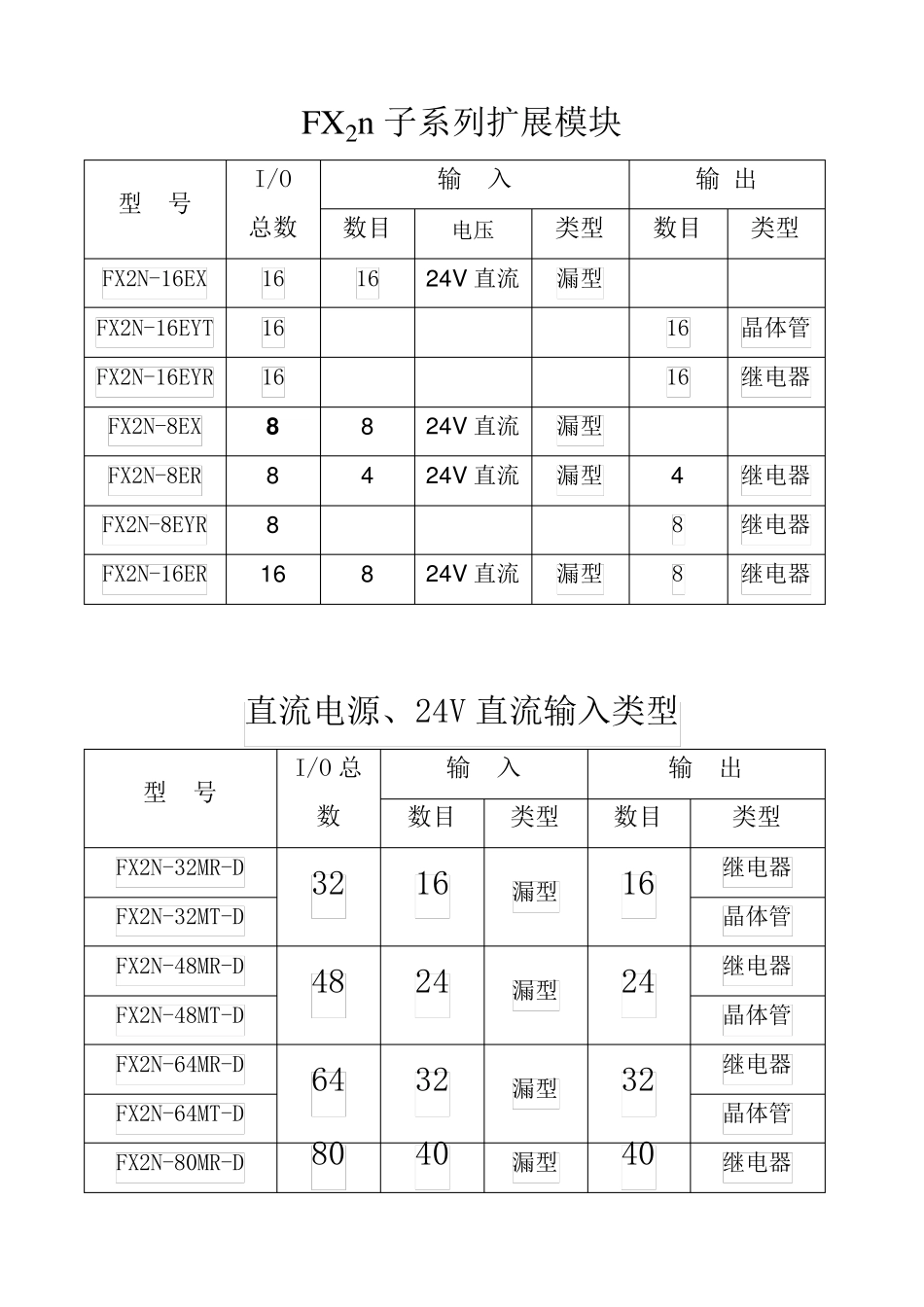

NPN 型接近开关 三菱PLC 开关电源接线 所用产品：NPN 型常开接近开关（三线制，黑，棕，蓝） 明纬S350-24 开关电源 FX1N-40MR 主要需要COM 口与开关电源的接线，NPN 棕、蓝色线的接线 问题补充：棕色接正，蓝色接负，黑色信号线这个已知 我想知道的是 NPN 型接近开关使用外部电源时，外部开关电源与PLC 的COM 端的接线及最后接近开关的接线 首先你要知道 NPN 是输出低电平。 把 PLC 输入 COM 端接OV。 其他的接线 就是棕色接正，蓝色接负，黑色接入输入端就可以了。 注意接近开关的工作电压。 ,接近开关有两线和三线的，如果你用三线的 蓝线接0V ，棕线接24V ，黑线接信号输入 FX2n子系列扩展模块 型 号 I/O 总数 输 入 输 出 数目 电压 类型 数目 类型 FX2N-16EX 16 16 24V 直流 漏型 FX2N-16EYT 16 16 晶体管 FX2N-16EYR 16 16 继电器 FX2N-8EX 8 8 24V 直流 漏型 FX2N-8ER 8 4 24V 直流 漏型 4 继电器 FX2N-8EYR 8 8 继电器 FX2N-16ER 16 8 24V 直流 漏型 8 继电器 直流电源、24V 直流输入类型 型 号 I/O 总数 输 入 输 出 数目 类型 数目 类型 FX2N-32MR-D 32 16 漏型 16 继电器 FX2N-32MT-D 晶体管 FX2N-48MR-D 48 24 漏型 24 继电器 FX2N-48MT-D 晶体管 FX2N-64MR-D 64 32 漏型 32 继电器 FX2N-64MT-D 晶体管 FX2N-80MR-D 80 40 漏型 40 继电器 FX2n子系列扩展单元 型 号 总I/O 数目 输 入 输 出 数目 电压 类型 数目 类型 FX2N-32ER 32 16 24V 直流 漏型 16 继电器 FX2N-32ET 32 16 24V 直流 漏型 16 晶体管 FX2N-48ER 48 24 24V 直流 漏型 24 继电器 FX2N-48ET 48 24 24V 直流 漏型 24 晶体管 FX2N-48ER-D 48 24 24V 直流 漏型 24 直流继电器 FX2N-48ET-D 48 24 24V 直流 漏型 24 直流继电器 交流电源、24V 直流输入类型 型 号 总I/O 数目 输 入 输 出 扩展模块 可用点数 数目 类型 数目 类型 FX2N-16MR-001 16 8 漏型 8 继电器 24~32 FX2N-16MT 晶体管 FX2N-32MR-001 32 16 漏型 16 继电器 24~32 FX2N-32MT 晶体管 FX2N-48MR-001 48 24 漏型 24 继电器 48~64 FX2N-48MT 晶体管 FX2N-64MR-001 64 32 漏型 32 继电器 48~64 FX2N-64MT 晶体管 FX2N-80MR-001 80 40 漏型 40 ...
